Насос НШ: технические характеристики, установка, принцип работы
Насос НШ представляет собой гидравлический шестеренчатый агрегат. Оборудование этого типа сконструировано для обеспечения подачи масла в двигатель.
Масляный насос НШ используется вместе с насосом дозатором МТЗ в составе двигателей тракторов и погрузчиков , а так же широко используется в конструкции моторов строительной техники.
Все модели насосного оборудования способны работ при температуре окружающей среды от -50 до +60 градусов Цельсия. КПД таких агрегатов достигает значения от 85 до 90%.
Принцип работы
Гидравлический насос НШ работает по принципу классического шестеренчатого насоса. Он состоит из герметичного корпуса, внутри которого находится рабочий орган – шестерни. В каждом насосе этого типа установлено не менее двух шестерен.
При подаче питания на привод насоса НШ начинает вращаться ведущая шестерня, которая через зубчатое соединение вращает ведомую.
Подавляющее большинство современных насосов НШ выполнено по принципу внешнего зацепления шестерен, но встречаются модели со внутренним типом зацепления.
Благодаря внутреннему типу зацепления появляется возможность уменьшить габаритные размеры и шум при работе насоса, но вместе с этим падает подача.
Независимо от типа конструкции насос шестеренный НШ и с внешним, и с внутренним зацеплением работает по одному и тому же принципу, основанному на изменении объема рабочей камеры.
Когда масло попадает на всасывающий патрубок оно подхватывается шестернями. Попадая в зону зацепления шестерен объем камеры уменьшается, а давление увеличивается.
Когда шестерни прокручиваются далее и выходят из зацепления, то объем камеры увеличивается и находящееся в ней масло освободившимся давлением выталкивает в напорную магистраль. Далее цикл повторяется.
Маркировка. Направление вращения
Благодаря наличие маркировки каждая отдельная модель легко идентифицируется. В общем случае маркируются насос следующим образом
НШ – 32А- 3 ЛТ ,
где
НШ – расшифровывается как насос шестеренчатый- 32 – рабочий объем агрегата (от 4 до 250 см3 ), в данном случае 32 см3
- А – конструктивное исполнение. Зависит от маркировки завода изготовителя.
- 3 – исполнение насоса по давлению. Если 3, то номинальное давление 160 кгс/см2, максимальное 210 кгс/см2. Если 4, то номинальное давление 200 кгс/см2, максимальное 250 кгс/см2.
- Л – направление вращения. Л – левое, т.е. против часовой стрелки. Если направление вращения отсутствует, тогда насос вращается по часовой стрелке.
- Т – климатическое исполнение. Т – тропический климат, У – умеренный климат (может не указываться).
Как определить направление вращения.
Изучив маркировку Вы легко ответите на этот вопрос. Если насос крутится по часовой стрелки, то такое направление вращения принято считать правым. В маркировке насоса оно указывается буквой П, либо не указывается.
Если насос вращается против часовой стрелки, то такое направление вращения принято считать левым. В маркировке оно указывается буквой Л.
Но что если маркировка насоса затерта или её невозможно разобрать на уже долго работающей и вышедшей из строя модели?
Для того, чтобы определить какое вращение у насоса НШ необходимо поставить его на ровную поверхность валом вверх так, чтобы всасывающий патрубок был расположен в вашу сторону.
Узнать всасывающий патрубок можно по указанной рядом с ним стрелке направления течения рабочей среды или надписи ВХОД.
Насос с правым направлением вращения если вал ротора находится левее линии симметрии всасывающего патрубка.
Насос с левым направлением вращения если вал ротора находится правее линии симметрии всасывающего патрубка.
Технические характеристики
Благодаря несложной конструкции и большой надежности насос шестеренчатый НШ повсеместно используется в составе различной техники и выпускается широким модельным рядом.
Могут быть изготовлены как левого, так и правого исполнения.
Технические характеристики насосов НШ меняются в зависимости от конкретной модели и объединено представлены в таблицах каждого модельного ряда.
Насосы НШ 4 используется в системах подачи масла для двигателей тракторов, бульдозеров, сельскохозяйственной технике и автомобилей. Они устанавливаются в гидравлическую систему двигателя.
Технические характеристики насосов НШ 4 представлены в таблице
| Модель | Давление, МПа< th> | Подача, л/мин | Частота вращения, об/мин |
|---|---|---|---|
| НШ 4-4 | 20 | 10,5 | 3200 |
| НШ 4Г-3 | 16 | 6,3 | 2400 |
| НШ 4К-3 | 16 | 6,3 | 2400 |
Номинальный рабочий объем для каждой модели серии составляет 4 см3. Масса агрегатов этой серии составляет 1,7 кг.
Насосы НШ 6 устанавливается в гидравлической системе тракторов и другой сельскохозяйственной технике. Технические характеристики насоса НШ 6 представлены в таблице.
Основные технические характеристики насосов НШ 6 представлены в таблице
| Модель | Давление, МПа | Подача, л/мин | Частота вращения, об/мин |
|---|---|---|---|
| НШ 6-3 | 16 | 16,3 | 2400 |
| НШ 6Г-3 | 16 | 16,3 | 2400 |
Номинальный рабочий объем для каждой модели серии составляет 6,3 см3. Масса агрегатов этой серии составляет 1,45 кг, а потребляемая мощность составляет 6,8 кВт.
Насос НШ 8 устанавливается для создания давления до 16 Мпа в гидравлических системах тракторов, а также различных сельскохозяйственных машин.
Технические характеристики насосов НШ 8 представлены в таблице
| Модель | Давление, МПа | Подача, л/мин | Частота вращения, об/мин |
|---|---|---|---|
| НШ 8-3 | 16 | 16,3 | 2400 |
| НШ 8Г-3 | 16 | 16,3 | 2400 |
| НШ 8Д-3 | 16 | 16,3 | 2400 |
Номинальный объем рабочей камеры для модельного ряда серии составляет 8 см3. Масса одного агрегата равна 1,45 кг.
Насос НШ 10 устанавливается для создания давления в гидравлических системах рулевого и навесного оборудования тракторов, погрузчиков а также различных сельскохозяйственных машин.
Сводные технические характеристики насосов НШ 10 представлены в таблице
| Модель | Давление, МПа | Подача, л/мин | Частота вращения, об/мин |
|---|---|---|---|
| НШ 10-4 | 20 | 21 | 3200 |
| НШ 10Д-3 | 16 | 21 | 2400 |
| НШ 10В-3 | 16 | 21 | 2400 |
| НШ 10Г-3 | 16 | 21 | 2400 |
| НШ 10Н-3 | 16 | 21 | 2400 |
Номинальный объем рабочей камеры для модельного ряда серии составляет 10 см3. Масса одного агрегата не превышает 3 кг.
Насосы НШ 14 и 16 устанавливаются в гидравлические системы рулевого управления тракторов марок МТЗ-1221, МТЗ 1022 и МТЗ -1521 производства Минского тракторного завода.
Технические характеристики насосов НШ 14 и НШ 16 расположены в таблице.
| Модель | Давление, МПа | Подача, л/мин | Частота вращения, об/мин |
|---|---|---|---|
| НШ 14Г-3 | 30,3 | 16 | 2400 |
| НШ 14Д-3 | 30,3 | 16 | 2400 |
| НШ 14В-3 | 30,3 | 16 | 2400 |
| НШ 16-3 | 34,4 | 16 | 2400 |
Номинальный объем рабочей камеры для модельного ряда НШ 14 составляет 13,7 см3, для НШ 16-3 объем камеры равен 15,6 см3. Масса одного агрегата из каждой модельной линейки не превышает 2,5 кг.
Насосы НШ 32 и 50 устанавливаются в гидравлические системы рулевого управления самосвалов завода им. Кирова, погрузчиках, выпускаемых Львовским заводом, а так же разнообразных тягачах.
Технические характеристики насосов НШ 32 и НШ 50 представлены в таблице.
| Модель | Давление, МПа | Подача, л/мин | Рабочий объем камеры, см3 |
|---|---|---|---|
| НШ 32-4 | 20 | 68,6 | 32 |
| НШ 32-3 | 16 | 68,6 | 32 |
| НШ 50-4 | 20 | 68,6 | 50 |
| НШ 50-3 | 16 | 68,6 | 50 |
Насосы НШ 71 и 100 устанавливаются в гидравлические системы рулевого управления, также навесного оборудования тракторов марок К-700А, К 701, К-702, К-702М, К-703 Петербуржского тракторного завода.
Технические характеристики насосов НШ 71 и НШ 100 сведены в таблице.
| Модель | Давление, МПа | Подача, л/мин | Рабочий объем камеры, см3 |
|---|---|---|---|
| НШ 71-4 | 20 | 123,1 | 71 |
| НШ 71-3 | 16 | 121,8 | 71 |
| НШ 100-4 | 20 | 173,4 | 100 |
| НШ 100-3 | 16 | 173,4 | 100 |
Номинальное давление на выходе, которое насос НШ способен обеспечить зависит от конструктивных особенностей модели и может находится в диапазоне от 16 до 21 Мпа для моделей с индексом 3 и от 20 до 25 Мпа для моделей с индексом 4.

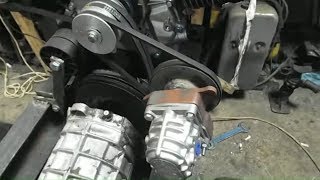

Установка насоса НШ
Перед тем как начать монтаж оборудования убедитесь, что направление вращения вала шестеренного насоса НШ совпадает с направлением вращения привода.
Насос шестеренчатый НШ предусматривает крепление к корпусу привода с помощью болтов (или шпилек) и гаек. Для исключения развинчивания резьбового соединения предусмотрите установку контргаек или гроверов.
В месте соединения с гидролинией под насос нш – всасывающий и напорный патрубки необходимо установить прокладки для обеспечения герметичности этих соединений.
Со стороны всасывающей линии не рекомендуется устанавливать какую-либо арматуру, например, краны, фильтры и т.д. Кроме того всасывающая линия должна быть как можно более короткой с минимальным количеством изгибов.
Со стороны напорной линии рекомендуется предусмотреть место для монтажа манометра для контроля падения давления в системе.
Для контроля чистоты перекачиваемой оборудованием жидкой среды рекомендуется установить фильтр тонкой очистки в месте заливки масла в систему. Ведь перекачиваемой насосом НШ масло служит не только рабочей средой, но и смазывает подшипники оборудования.
Проводя монтаж или демонтаж насоса НШ, или замену масла необходимо следить за чистотой. Загрязненное масло может привести к появлению задиров на поверхности подшипников и к дальнейшей поломке оборудования.
Достоинства и недостатки насосов НШ
Технические характеристики насосов НШ и область их применения красноречиво говорят о их огромном распространении и высокой эффективности. Если все это обобщить то получается, что.
Достоинства:
- низкая стоимость;
- простая конструкция;
- ремонтопригодность;
- возможность работы с широким диапазоном вязких сред;
- высокая частота вращения;
- надежность.
Недостатки:
- невозможно регулировать рабочий объем;
- повышенные требования к качеству изготовления шестерен.
