Шестеренчатый насос для воды и для масла.

Шестеренчатые насосы нашли применение во многих отраслях промышленности. Одни из них перекачивают только моторное или турбинное масло, другие предназначены для перемещения горячих смесей, третьи перемещают мазут. Отдельные виды таких насосов изготовлены для откачивания жидкостей из цистерн, а в отдельных случаях, для герметичных систем выпускают шестеренные насосы с торцевыми уплотнениями.

Насосы гидравлические шестеренные, как и поршневые относятся к типу насосов вытеснения.

Особенностью шестеренчатого насоса является вращательное движение тела вытеснения. Жидкость заключенная во впадинах зубцов шестерен, ограниченных снаружи корпусом, при вращении колес перемещается из области всасывания в область нагнетания, а затем выдавливается в рабочую трассу.

Работа шестеренчатого насоса.

Принцип работы шестеренного насоса заключается в следующем: при подаче питания на насос в работу вступает ведущая шестерня, которая приводит в движение ведомые элементы. Шестерни входят в зацепление посредствам зубьев.

В результате такого вращательного движения шестерен насоса происходит всасывание жидкости из патрубка и её дальнейшее перемещение в напорную магистраль.

По линии зацепления двух шестерен происходит герметизация области нагнетания от области всасывания. В области всасывания зубья выходят из зацепления и освободившийся объем вновь занимает жидкость.

Принцип действия шестеренного насоса является циклическим и повторяется до тех пора пока вращается зубчатое колесо.

Основная характеристика шестеренных насосов — это подача. Она определяется выражением:

Q=2 · 3,14 · m² · z · b · n,

где

• m – модуль зацепления;
• z – число зубьев;
• b – ширина шестерни;
• n – число оборотов шестерни

Одним их параметров является КПД – коэффициент полезного действия, который показывает значение эффективность работы оборудования, наличие потерь на трение, гидравлических потерь и т.д.

Увеличить производительность шестеренного насоса и эффективность перекачки вязких жидкостей можно за счет увеличения числа ступеней или большего числа шестерен, расположенных вокруг ведущей шестерни.

Производители современного насосного оборудования данного типа, помимо этого, стараются увеличить функциональность насоса за счет дополнительных опций.

Таких как

• оборудование насосов нагревательными элементами
• установки специальных клапанов.

Устройство шестеренчатого насоса

Основными элементами устройства шестеренчатого насоса являются корпус и закрепленные внутри него шестерни. Одна из шестерен является ведущей. Она приводится в движение внешним приводом. За счет зацепления первая шестерня приводит в движение вторую. Вращаясь вместе, они перемещают жидкость из области всасывания в область нагнетания.

Особый интерес представляют варианты зацепления ведущей и ведомой шестерен

Внутренне зацепление

Рабочие шестерни насоса имеют разные размеры и располагаются одна в другой. Внешняя шестерня находится в зацеплении с ведомой внутренней.

Шестерни смещены относительно центра. Благодаря такому эксцентричному расположения сцепление происходит не по всему ободу, а только с одной стороны, противоположная сторона остается свободной с необходимым и достаточным зазором между зубьями.

При вращении шестерен происходит всасывание жидкости внутрь корпуса и выдавливание её в напорную магистраль.

Внешнее зацепление

При этом варианте конструкции необходимо наличии двух зубчатых колес одинакового диаметра. Зубчатые колеса должны быть расположены в одном корпусе, но на разных валах.

При работе шестерни вращаются в разных направлениях, в то же время жидкость, попадающая в полости между зубьями, перемещается из всасывающего патрубка в напорную магистраль.

Отличия способов зацепления

Каждый вариант зацепления рабочих элементов шестеренных насосов имеет как преимущества, так и недостатки.

Шестеренчатые насос для перекачки сред с внешним зацеплением более просты в конструкции и надежнее в эксплуатации, кроме того их стоимость существенно ниже.

Насосы с внутренним зацеплением обладают несколько более сложной конструкцией, но благодаря такому расположение рабочих элементов более компактны и зачастую только они могут быть установлены ввиду небольших размеров рабочей полости.

Шестеренчатый насос относится к типу насосов вытеснения. Для составления мнения об этом типе насосов прочитайте статью о винтовых насосах.

Маркировка

Насос шестеренчатый для перекачки жидкости является стандартизированным агрегатов, поэтому в его обозначении используется маркировка. Каждый производитель использует свою маркировку. Предлагаем Вам для примера один из вариантов.

Сначала идет буквенная маркировка:

• НШ – Насос шестерёнчатого типа;
• М – рабочей средой является масло;
• Ф – крепление происходит по фланцевому типу

За ней цифровая, через тире каждая по порядку:

• 1 цифра - рабочая подача (литров на 100 оборотов);
• 2 цифра - максимальное давление шестеренчатого насоса (кг/см²);
• 3 цифра - номинальная подача агрегата (м³/час);
• 4 цифра - номинальное давление на выходе из рабочей камеры (кг/см²)

Следующая буква - это обозначение материала, из которого изготовлена внутренняя часть рабочей камеры насоса (может быть не указана):

• Ю – Алюминиевые сплавы;
• Б – Бронза;
• К – Сталь нержавеющая;
• Без обозначения - изготовлена из чугуна.

В маркировке может быть указана сторона вращения вала ротора.

• Л- вращение в левую сторону
• П – вращение в правую сторону

Пример маркировки: шестеренчатый насос типа НМШ 8-30 6/3 Б

НШ М - означает что это шестеренный насос, он использует масло в качестве рабочей среды, рабочая подача 8 литров, максимальное давление 30 кг/см².

Номинальные рабочие параметры: подача в 6 кубическим метров в час, номинальное давление на выходе из рабочей камеры 3 кг/см²; проточная часть изготовлена из бронзы.

Насос НШ для масла и для вязких жидкостей

Масляные шестеренные насосы применяются для перекачивания суспензии и других тягучих жидкостей. Во многом благодаря такому типу конструкции и обусловлена область применения этих насосов. Шестерни, входя в зацепление посредствам зубчатых элементов, проталкивают масло в нужном направлении, не позволяя ему возвращаться обратно.

Шестеренчатые насосы для масла отличаются высокой производительностью и надежностью, приемлемой ценой и большим ресурсом работы.

Масляный насос НШ нашел широкое применение в двигателях внутреннего сгорания. Он обеспечивает своевременную смазку поверхностей, защищая их от трения. В промышленности такие насосы устанавливаются в станках. Насосы начинают работать при запуске станка, одновременно обеспечивая узлы станка смазкой.

Насос НШ – это гидравлический агрегат шестеренчатого типа. Такие узлы широко применялись в сельскохозяйственной технике. Насос масляный типа НШ способен нагнетать масло в двигатель и создавать требуемое давление у погрузчиков, тракторов марки МТЗ 80 и 82 и многой другой техники.

Насосы гидравлические шестеренные типа НШ действуют на базе двух шестерён, которые располагаются друг напротив друга и плотно прилегают как к корпусу, так и друг к другу.

Насос НШ работает по принципу внутреннего зацепления зубчатых колес, которые совершая вращения переносят масло из области всасывания в область нагнетания.

Для вязких жидкостей

Шестеренчатые насосы используются для перекачивания вязких жидкостей, таких как: клей, сиропов, смол, химикатов, полимеров, мазутов, битума и т.д.

Благодаря своим преимуществам, описанным ниже, такие агрегаты находят широкое применение не только на промышленных объектах, но и в дорожном строительстве.

Преимущества и недостатки шестеренчатого насоса

Огромным преимуществом шестеренчатых насосов является простота конструкции и невысокая стоимость изготовления.

Так же насосы являются очень компактными, надежными, обеспечивают высокий КПД.

Благодаря конструкции в насосе отсутствуют элементы подверженные неуравновешенному действию центробежных сил.

Шестеренчатые насосы практически не нуждаются в смазке, поскольку эту роль выполняет перекачиваемая вязкая среда. С другой стороны, если рабочей средой является не вязкая среда, например, вода, то ресурс работы насоса резко снижается.

Существенным недостатком шестеренчатого насоса являются пульсации на выходе из насоса, вызванные неравномерной подачей. Пульсация потока приводит к скачкам давления, что сопровождается повышенным шумом и вибрацией.

При работе шестерен возникает постоянная по направлению и большая по величине нагрузка на опоры рабочих шестерен. Эта сила так же снижает долговечность работы насоса.

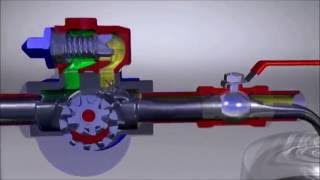

Видеоматериалы

Область применения шестеренчатого насоса по величине давления нагнетания ограничивается предельным значением нагрузки на подшипники осей шестерен. Обычно давление нагнетания шестеренного насоса не превосходит 20 кг /см². Шестеренчатые насосы широко применяются в системах смазки машин, а так же для перекачивания вязких жидкостей: масла, нефти, мазута и т.д.
