Насос для масла: модельный ряд и конструкция своими руками.

Насос для масла – это агрегат, предназначенный для перекачки разнообразных смазывающих сред с различной степенью вязкости и плотностью при заданной производительности и давлении.

Значение давления зависит от мощности электродвигателя и прочности корпуса агрегата.

В этой статье мы опишем основные типы и конструкции агрегатов для перекачки масла, начиная от маслонасоса и заканчивая схемой и принципом работы масло установки для центробежных агрегатов.

Разнообразие моделей маслонасосов.

Чаще всего для работы в штатных условиях используются винтовые маслонасосы.

Винтовой насос масляный типа ВН-25 – трехвинтовой агрегат горизонтального типа. Направление вращения ведущего винта насоса может быть по часовой стрелке (типа ВН) или против (типа ВНЛ), если смотреть со стороны привода.

Насос с помощью лап может быть установлен на общую фундаментную плиту с электродвигателем или крепиться фланцем к приводу. Соединение вала насоса с приводом осуществляется упругой муфтой. Ведущий 1 и два ведомых 2 стальных винта заключены в бронзовую обойму 3, установленную в корпусе.

Жидкость из входного патрубка 6, проходя через полости между винтами и корпусом, подается в напорный патрубок 5. Осевое усилие, действующее на винты, уравновешивается разгрузочными поршнями 4. Опорами винтов служат подшипники скольжения из латуни, которые смазываются перекачиваемой жидкостью. Концевое уплотнение вала – торцевого типа.

В качестве масляных применяются также вихревые и шестеренчатые насосы.

Сдвоенный масляный фильтр дает возможность производить чистку одного из фильтров во время работы насоса. Степень загрязнения фильтра контролируется по перепаду давления на фильтре, показываемому дифференциальным манометром; фильтрующие патроны, состоящие из крупных сеток, набранных в столбик, помещаются в вертикально расположенных корпусах.

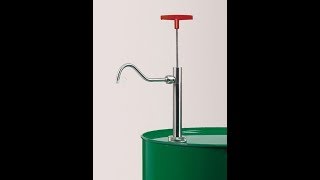

Бочковой ручной насос для масла

Насос для перекачки масла из бочки работает по принципу мембранного или диафрагменного агрегата и может использоваться не только для перекачки масла непосредственно из бочки, но и для дренажа охладительных ванн, канистр, еврокубов и т.д.

Производительность, которую обеспечивает ручной насос для откачки масла, в зависимости от модели может достигать значения до 30 литров в минуту. Сам агрегат очень прост в конструкции и легко разбирается для очищения от остатков перекачиваемой среды.

Принцип работы заключен в перемещении поршня 8 после воздействия на ручку 1. При нажатии на ручку 1, привод поршня 2 заставляет поршень 8 подниматься, клапан 11 открывается и в корпусе 4 создается вакуум, что заставляет масло заполнить это пространство.

После подъема ручки поршень опускается и масло выталкивается через сливную трубку 3.

Кроме конструкции поршневого типа выпускаются ручные насосы роторного исполнения. Принцип работы такого насос похож на предыдущий, но агрегат приводится в движение вращением ручки. Ручной насос для перекачки масла из бочки используется для сред средней и легкой вязкости, таких как: дизельное топливо, машинное масло и др.

Основные преимущества:

• надежная конструкция;
• высокое качество;
• большая производительность;
• низкая цена;
• равномерность подачи жидкости;
• удобство в использовании.

Насос для перекачки масла на 12 вольт

Кроме ручных агрегатов существуют ещё и насосы для перекачки масла, топлива и нефтепродуктов напряжением 12 Вольт. Ярким примером этого типа оборудования является шестеренчатый насос для масла Marina с внешним зацеплением.

Глубина всасывания такого агрегата достигает значений до трех метров, он оборудуется вентилятором для охлаждения и специальной реберной конструкцией двигателя, которая помогает насосу работать продолжительное время без остановки.

Область применения насоса для перекачки масла на 12 Вольт является ещё и перекачивание дизельного топлива и отработанных масел.

Насос Marina имеет возможность перекачки масла в обоих направлениях с использованием кнопки реверс.

Маслоустановки агрегатов

По условиям компоновки оборудования крупные питательные электронасосные агрегаты снабжаются индивидуальной маслоустановкой, которая служит для обеспечения смазки подшипников, зубчатых муфт, наполнения гидромуфты.

Принципиальная схема маслоустановки для большинства типов насосных агрегатов с гидромуфтой одинакова; различие может быть лишь в количестве единиц и типе комплектующего оборудования.

Схема работы маслосистемы гидромуфты приведена на рисунке. Масло из бака 1 рабочим маслонасосом 5 по напорной линии a через маслоохладитель 9 подается к золотнику 7.

В золотнике масло разделяется на два потока: необходимое количество подается в гидромуфту, а остаток сливается в маслобак. После гидромуфты 6 масло через маслоохладитель 10 сливается в бак по трубе б.

Масло для смазки подшипников в агрегате отбирается от напорной линии и через фильтр 8 подается к точкам смазки по трубе в.

На напорной магистрали предусмотрена байпасная линия со сливным клапаном 11. Сливной клапан предусмотрен также на линии отвода масла от черпательного устройства перед маслоохладителем 10. Резервный маслонасос 2 на напорной линии имеет обратный клапан 3 и задвижку 4.

Температура масла регулируется количеством воды г, подаваемой на маслоохладители.

Видео: ручной насос для масла своими руками

В этом видео подробно описано как изготовить ручной насос для откачки масла своими руками. Принцип работы и конструкция аналогична конструкции описанной в разделе бочковой насос.

Если заводские модели изготавливаются из нержавеющей стали, то самодельный насос изготавливается из материалов, которые легко найти в любом строительном магазине – в нашем случае это пластиковые трубы.

Шток представляет собой металлический прут, а клапан изготовлен из резины.

Кроме указанной в ролике конструкции существуют и другие модели, но принцип работы всех самоделок заключается либо в создании вакуума, либо в нагнетании давления, которое затем выталкивает масло из бочки.

Какую конструкцию выбрать зависит от Вас, но при изготовлении не забывайте соблюдать технику безопасности.
