Насос дозатор рулевого управления МТЗ

Насос дозатор МТЗ является одной из основных составляющих узла управления трактором. Этот небольшой агрегат устанавливается в гидравлическую систему трактора и используется для нагнетания рабочей жидкости в цилиндры ГУР, вследствие чего значительно облегчает процесс управления сельскохозяйственной машиной.

К машинам, в составе которых установлен насос дозатор рулевого управления мтз, требуется прикладывать намного меньше усилий например, для поворота колес. Это очень важно, особенно когда сельскохозяйственная машина полностью загружена.

Преимущества насоса дозатора рулевого управления перед механическими:

• Меньшее время отклика на управляющее воздействие руля;
• При ударах и вибрациях, возникающих во время движения, действуют свойства амортизации;
• Высокий КПД во время преобразования вращения рулевого колеса в поворотное движение колес.

Принцип работы

Работа насоса дозатора заключается в подаче рабочей жидкости в полость рабочего цилиндра при появлении управляющего воздействия.

Схема работы насоса дозатора рулевого управления выглядит так:

НД подает масло к гидроаккумулятору, а в дальнейшем в маслобак. Во время движения МТЗ по прямой гидравлические цилиндры перекрыты поясками золотника. В следствии масло закачиваемое питающим насосом, идущее к насосу-дозатору, им не задействуется, а поступает в маслобак.

При повороте рулевого колеса происходит смещение золотника. Это приводит к тому, что масло, попадает в насос дозатор МТЗ, а он распределяет жидкость пропорционально углу поворота руля. Масло давится в нужный поворотный цилиндр. Благодаря этому процессу колеса трактора поворачиваются в ту или иную сторону.

Если управляющее воздействие на руль отсутствует, то приводной вал свободно пропускает рабочую жидкость от питающего насоса сразу в дренаж. Таким образом оборудование не реагирует на воздействие дороги на колеса.

Если двигатель не работает, то при повороте руля насос-дозатор всасывает масло и передает его в соответствующую повороту полость цилиндра. Это обеспечивает поворот колес. Но в этом случае усилие на руле сильно возрастает.

Устройство насоса дозатора

Конструктивно насос дозатор рулевого управления МТЗ состоит из:

• качающего узла – зона I;
• распределителя – зона II;
• обратного клапана – 9;
• двух противоударных клапанов – 7;
• предохранительного клапана – поз. 6;
• двух противовакуумных клапанов - поз. 8.

Зона I представляет собой героторный качающий узел, который состоит из:

• 1 – статора;
• 2 – ротора;
• 3 – золотника;
• 4 – приводного вала.

Ротор представляет собой зубчатый элемент, расположенный внутри статора. Работа ротора позволяет осуществлять перекачивание мала при поворотах руля. Передача движения золотника на ротор осуществляется с помощью приводного вала 4. Один конец приводного вала крепится к ротору с помощью шлицевого соединения, а другой конец вала вставляется в золотниковую пару.

Зона II – это распределитель, который состоит из:

• 10 – корпуса
• 5 – гильзы
• 3 – золотника

Корпус распределителя литой, в него устанавливается наружная гильза 5 и золотник 3. Эти две цилиндрические детали устанавливаются одна в другую и крепятся на упорном подшипнике.

Работа золотника связана с поворотом вала руля. Открытие каналов золотника происходит при смещении цилиндров друг относительно друга.

Для обеспечения защиты насоса-дозатора от перегрузок предусмотрены предохранительные клапана (поз. 6, 7, 8).

Первый предохранительный клапан насоса дозатора поз. 4 выполняет функцию защиты насоса от воздействия высокого давления. Такой клапан ограничивает возможное максимальное давление до величины в 150 кгс/см² (или 15 МПа)

Второй тип клапанов противоударные поз. 6. Их функция – защита гидросистемы от скачков давления, которые появляются при ударном воздействии дороги, таком как кочки и выбоины, на колеса машины. Противоударные клапаны настраиваются на давление в пределах 210 кгс/см².

Третий тип клапанов - противовакуумные поз. 7. Назначение этого узла заключается в обеспечении подпитки противоположной полости гидроцилиндра после срабатывания противоударного предохранительного клапана. Противовакуумный клапан насоса дозатора необходим для предотвращения появления кавитации.

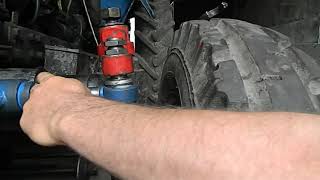

Установка

Насос дозатор устанавливается на сельскохозяйственные машины, скорость движения которых ограничена 50 км/час.

Фактически установка насоса дозатор МТЗ представляет собой замену системы гидравлического управления руля (ГУР) на систему гидрообъемного рулевого управления (ГОРУ).

Комплект ГОРУ на насос дозатор МТЗ включает:

• два рычага;
• дозирующий насос с переходником;
• гидроцилиндр с кронштейном;
• каналы высокого давления;
• усиленная рулевая тяга.

Для выполнения самостоятельной установки необходимо:

Шаг 1 – демонтировать крышку ГУР. Для этого снимаются рычаги управления, затем пластины пыльников, после чего снимаются уплотнительные элементы и сами пыльники. Далее снимается крышка и золотники.

Шаг 2 – Выполняется осмотр подшипников и заменить их при необходимости на новые.

Шаг 3 – Демонтировать червяк и установить на его место вал дозатора

Шаг 4 – Подключение насоса дозатора.

Рулевой насос дозатор МТЗ оборудован четырьмя отверстиями, схема подключения которых выполняется в соответствии с маркировкой:

• P – канал для подачи масла под давлением от гидросистемы.
• T – канал для отвода масла в дренаж.
• L – канал соединяющий трубопроводы с полостями цилиндров для поворота налево.
• R – канал соединяющий трубопроводы с полостями цилиндров для поворота направо.

Шаг 5 – после подключения необходимо выполнить проверку работы оборудования.

Неисправности и ремонт

Насколько бы не был надежен каждый узел машины, рано или поздно ему может потребоваться замена или ремонт. Чтобы правильно выполнить ремонт насоса дозатора и определить неисправность необходимо знать признаки каждой поломки.

Неисправность: неравномерная работа переднего моста

Причина 1: смещение оси поворотного вала

Причина 2: зазоры в узле рулевого управления

Проблема: необходимо приложить большое усилие, чтобы повернуть руль.

Решение 1: проверить уровень масла в дозаторе и при необходимости долить.

Решение 2: большое количество воздуха в системе. Необходимо выполнить воздухоудаление.

Неисправность: самопроизвольный поворот руля.

Причина: неисправность золотника. Корректное положение золотника зависит от работы двух вытягивающих его пружин. В случае неисправности одной из них происходит постоянная подача масла в одну из полостей и вследствие этого поворот руля.

Проблема: При повороте руля налево, колеса поворачиваются направо и наоборот.

Решение: проблема заключается в ошибки подключения трубок к насосу дозатору и гидроцилиндру трактора. Необходимо пере подключить трубки с маркировками L и R.
