Насос ЦНС: устройство, характеристики, ремонт.
Центробежный насос цнс применяется в разных областях промышленного производства, поэтому он получил широкую популярность в сфере промышленности.
Насосы типа ЦНС (расшифровка: Ц – центробежный, Н – насос, С – секционный) предназначены для откачивания воды из шахт угольной и горнорудной промышленности. Широкое распространение получила эксплуатация насосов ЦНС в высоконапорной системе пожаротушения, для подачи воды в высотные здания, для питания паровых котлов, в строительной промышленности, на транспорте.
Довольно часто насос цнс используется как химический агрегат для транспортировки нефти и нефтяных продуктов.

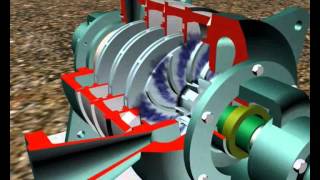

Устройство насоса цнс
Работа насоса цнс заключается в создании избыточного давления и выталкивании перекачиваемой среды в нагнетательный трубопровод. Механическая энергия двигателя передается потоку перекачиваемой жидкости рабочими колесами, смонтированными на одном валу, в одном секционном корпусе.
Каждая лопасть рабочего колеса во время вращения взаимодействует с жидкость, которая находится непосредственно внутри секции. Из-за этого каждая секция приобретает центробежное ускорение. В то же время на периферии каждой секции появляется зона избыточного давления. Напор насоса типа ЦНС равен сумме напоров, создаваемых каждым установленным рабочим колесом.
Корпус насоса ЦНС секционного типа состоит из отдельных секций, число которых равно числу ступеней минус единица, так как одно колесо расположено в передней крышке.
Уплотнение между секциями обеспечивается резиновыми прокладками. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить число секций и тем самым увеличить или уменьшить напор, не изменяя подачи.
Крышки насоса отлиты за одно целое и всасывающим(задняя крышка) и напорным (передняя крышка, дальняя от двигателя) патрубками. Сальник всасывающей секции имеет гидравлический затвор, вода к которому подводится по трубке, выполненной в задней крышке корпуса насоса.
Многоступенчатый насос типа ЦНС выпускается с числом рабочих колес от 2 до 10. Перекачиваемая жидкость передается от одного рабочего колеса к следующему по внутреннему каналу и лопастям направляющего аппарата. Уплотнения направляющего аппарата и рабочих колес осуществляется уплотняющими кольцами.
Все секции соединены друг с другом при помощи направляющих аппаратов. Эти элементы изготовлены таким образом, чтобы жидкость не могла оказаться снаружи. В то же время перекачиваемая жидкость, которая получает дополнительный напор от колеса самой первой секции, должна поступить из первой секции во вторую. Также она тоже подвергается воздействию лопастей колеса. В итоге давление жидкости растёт по мере того, как она поступает из одной секции в другую.
Ввиду того, что в секционных насосах устанавливается большое число рабочих колес с осевым входом воды, возникают большие гидравлические осевые усилия, разгрузка которых осуществляется с помощью автоматических разгрузочных устройств в виде уравновешивающих дисков (гидравлической пяты). Некоторые насосы типа ЦНС выпускают с двумя рабочими колесами осевого входа левого и правого вращения.
Осевые усилия уравновешиваются симметричным расположением колес. Спиральные диффузорные отводы выполнены в общей отливке корпуса.
Столь необычное устройство насоса позволяет добиться высокой эффективности, поэтому это оборудование пользуется завидной популярностью в самых разных отраслях. После того, как жидкость пройдёт все секции, она отправится в нагнетательный трубопровод, где и останется.
Устройство насоса цнс позволяет использовать его практически для любых задач. По этой причине насосы часто используются для повышения эффективности работы промышленного предприятия. Их можно часто увидеть на различных заводах, где они выполняют роль напорных насосов в куда более крупных агрегатах.
На российском рынке эти насосы производят российские компании, поэтому вполне закономерно, что стоимость на них достаточно невелика.
Характеристика насоса цнс
ЦНС - центробежный электронасос. В качестве главного рабочего органа применяется рабочее колесо (многоступенчатое).
Многоступенчатые насосы предназначенные для перекачивания чистой воды с температурой до 105 градусов цельсия принято разделять на нормальные и высокооборотные.
Нормальные насосы ЦНС показывают технические характеристики по подаче в диапазоне 8 – 850 м3/час, напор от 40 до 1440 метров и КПД 67-77%.
Высокооборотные показывают подачу 38-1000 м3/ч при напоре 136 – 2000 метров, их устанавливают с подпором 2-6 м, КПД в районе 72-80%.
Характеристика насоса цнс позволяет перекачивать практически любые жидкости. Это может быть как вода, так и нефть. Для повышения эффективности работы это устройство приводится в действие электрическим двигателем. Он достаточно мощный.
Каждое колесо этого сложного устройство соединено последовательно. По этой причине эти агрегаты смонтированы сразу на 1 вал, сделанный из стали. При помощи электрического двигателя включают и колёса, поэтому вполне закономерно, что такие насосы часто используются для перекачки нефти. Сложно найти другой инструмент, который было бы возможно использовать для схожих задач.
Секционный насос цнс
Секционные насосы цнс отличаются особой конструкцией. Мотор устанавливают отдельным блоком. Это наиболее подходящий вариант для того, чтобы значительно повысить эффективность оборудования. Во время изготовления секционного насоса компании-производители используют чугун, а также стали марок 35Л и 40Х.
Непосредственно во время режима работы этого устройства можно изменять напор. По этой причине можно регулировать и длину вала, а также установки на определённый размер стяжных шпилек. Ротор, который находится внутри камеры, приводится в движение благодаря подшипникам.
Можно приобрести варианты как с водным, так и с масляным охлаждением подшипника. Некоторые модели применяют сразу несколько видов регуляции температуры. Это оптимальный вариант для того, чтобы секционный насос ЦНС работал в любых условиях.
Достоинства секционных насосов состоит в возможности изменения напора путем добавления или уменьшения числа секций и в малых габаритах насоса при больших напорах.
Недостатки заключаются в сложности разборки и сборки насосов, в невысоком КПД и в большом числе деталей, требующих высокой точности обработки на металлообрабатывающих станках.
Популярные модели
Насос цнс 180 относится к типу центробежных многоступенчатых. Он используется для перекачивания нейтральной жидкости (техническая вода) и любых иных жидкостей, которые не относятся к взрывоопасным. Твёрдые включения в жидкости не должны составлять более 0.1%. Размер частиц - не более 0.25 мм.
Насос цнс 300 относится к секционных центробежным насосам. Он используется для того, чтобы перекачивать жидкость, чья температура составляет менее 45 градусов по Цельсию. В перекачиваемой жидкости не должно быть никаких механический примесей. Размер частиц, которые могут находится в жидкости, не должен превышать 0.1 мм.
Насосы цнс 60 также используют для перекачивания воды, которая может похвастаться нормальным водородным показателем (7-8.5) и температурой не более 45 градусов по Цельсию. Этот насос можно увидеть в шахтах.
Насос цнс 105 применяется для перекачивания жидкости, чья температура не достигает 45 градусов по Цельсию. Этот насос допускается производить только в климатическом исполнении УХЛ. Также следует обратить внимание на массу механических примесей. Она должна составлять не более 0.1%.
Все перечисленные секционные горизонтальные насосы отличаются друг от друга уровнем производительности. Как понятно из названия каждого устройства, они предназначены для перекачивания жидкости.
Каждый из перечисленных насосов (насос цнс 180, насос цнс 300, насос цнс 60, насос цнс 105) позволяет выполнять похожие задачи, однако их производительность накладывает определённые ограничения. Перед покупкой желательно проконсультироваться с продавцом и уточнить функционал насоса.
Ремонт насосов ЦНС
Ремонт насосов ЦНС, как и всех сложных технических устройств, - это сложная задача даже для самых подготовленных пользователей. Неудивительно, что для этого нанимают профессиональных мастеров. Если такой возможности нет, то придётся как можно внимательнее изучить представленную инструкцию по ремонту. Она представляет интерес для всех, кто хотел бы как можно скорее отремонтировать насос. Для этого придётся воспользоваться массой инструментов и проявить недюжинную смекалку.
Все представленные рекомендации нужно соблюдать неукоснительно. Этого будет вполне достаточно для того, чтобы выполнить ремонт самостоятельно. В таком случае работа насоса цнс не будет вызывать никаких вопросов.
Полезные советы для проведения ремонта:
Перед тем, как разобрать насос, надо запомнить точное расположение каждой детали. Это очень важно, ведь иначе собрать устройство уже не получится.- Сложные (в техническом плане) ремонтные работы надо выполнять после 26 тысяч часов работы. В таком случае нужно произвести замену рабочего вала, а также колеса, колец уплотнения корпуса, а также прижимных втулок. Тогда работа насоса цнс будет бесперебойной ещё долгое время.
- Во время эксплуатации оборудования нужно соблюдать все рекомендации производителя, изложенные в инструкции.
