Гидравлические машины.
Гидравлические машины в принципе своей работы основываются на применении закона Паскаля, который говорит, что давление, производимое на жидкость, передается внутри неё во все стороны с одинаковой силой.
Что же такое гидравлический агрегат? Гидравлический - значит работающий за счет давления или движения жидкости, например воды.
В этой статье мы собрали для Вас принцип действия и основные схемы наиболее часто применяемых гидростатических машин.
Гидравлический пресс применяется для получения больших сжимающих усилий, которые необходимы, например, для деформации металлов при обработке давлением (прессование, ковка, штамповка), при испытании различных материалов, уплотнении рыхлых материалов и т.д.
Схема и принцип действия
Самая простая схема гидравлической машины, такой как гидравлический пресс состоит из двух цилиндров А и В (малого и большого диаметра), соединенных между собой трубкой С. Такая схема похожа на работу сообщающихся сосудов.
В малом цилиндре расположен малый поршень гидравлической машины D, соединенный с рычагом ОКМ, имеющим неподвижную шарнирную опору в точке О, а в большом цилиндре – большой поршень гидравлической машины (плунжер) Е, составляющий одно целое с платформой F, на котором расположено прессуемое тело G.
Рычаг приводится в действие вручную или при помощи специального двигателя. При этом поршень D начинает двигаться вниз и оказывать на находящуюся под ним жидкость давление, которое передается на поршень Е и заставляет его вместе со столом двигаться до тех пор, пока тело G не войдет в соприкосновение с неподвижной плитой Н.
При дальнейшем подъеме стола начинается процесс прессования (сжатия) тела G.
Если данное устройство служит не для прессования, а только для поднятия груза, т.е. представляет собой так называемый гидравлический подъемник, то неподвижная плита Н в этом случае оказывается лишней и из конструкции исключается.
Вместе с указанными на схеме частями гидравлический пресс снабжается всасывающим и нагнетательным клапанами, регулирующими работу пресса, и клапаном, предохраняющим его от разрыва при чрезмерном возрастании давления (на схеме клапаны не показаны).
Работу гидравлического пресса объясняет закон Паскаля. В котором говорится о гидростатическом парадоксе, когда кружка воды, добавленная в бочку, приводит к ее разрыву.
Сила давления, КПД и формула машины
Установим основные соотношения, определяющие работу пресса. Пусть усилие, действующее на конец М рычага ОКМ, будет называться Q, а плечи рычага ОК = a, КМ = b. Тогда, рассматривая равновесие рычага и составляя уравнение моментов относительно его центра вращения О выводим уравнение
Q×(a+b) = P1×a ,
Находим силу передаваемую на поршень D малого цилиндра
P1 = Q×(a+b) / a
и создаваемое в жидкости добавочное гидростатическое давление
ρ= P1 / (πd12 / 4)
где d1 – диаметр малого цилиндра.
Давление ρ передается на поршень Е большого цилиндра, в результате чего полная сила давления на этот поршень, обусловленная силой Q, будет
P2 = ρ ×(πd22 / 4) = Q (d2 / d1)2 × (a+b) / a ,
где d2 – диаметр большого цилиндра.
Из этого выражения видно, что сила P2 может быть получена сколько угодно большой путем выбора соответствующих размеров цилиндров и плеч движущего рычага.
На самом деле действительная сила P2, передаваемая на стол и осуществляющая процесс прессования, оказывается несколько меньше из-за неизбежных потерь энергии на преодоление трения в движущихся частях пресса и утечек жидкости через различные неплотности и зазоры.
Эти потери учитываются введением в формулу коэффициента полезного действия – КПД. Таким образом формула гидравлической машины
* P1 = КПД Q (d2 / d1)2 * (a+b) / a,
Практически этот коэффициент имеет значение от 0,75 до 0,85.
Пример расчета
Для наглядного примера того как работают малый и большой поршень гидравлического машины рассмотрим простой пример.
Условие: Большой поршень гидравлической машины имеет площадь 50см2. Он поднимает груз весом 2000Н. Необходимо определить площадь малого поршня если на известно, что на динамометре определилась сила 300Н. Рычаг в этой задачи не участвует.
F2/F1=S2/S1
F2=2000H
F1=300H
S2=50×10(-2) м2
S1=(F1×S2)/F2=(300×50×10(-2))/2000=0.075 м2=7,5cм2
В современных гидравлических прессах можно получить очень большие давления (до 25 000 т.). В таких конструкциях малый цилиндр выполняют обычно в виде поршневого насоса высокого давления, подающего рабочую жидкость (воду или масло) в большой цилиндр (собственно пресс), часто с добавлением в схему специального устройства – гидравлического аккумулятора, выравнивающего работу насоса.
Гидравлический аккумулятор
Как показывает название – гидравлический аккумулятор служит для аккумулирования, т.е. накапливания, собирания энергии. Он применяется на практике в тех случаях, когда необходимо выполнить кратковременную работу, требующую значительных механических усилий, например, поднять большую тяжесть, открыть и закрыть ворота шлюзов и т.п.
Наиболее широкое применение гидравлические аккумуляторы получили при работе гидравлических прессов, используемые здесь как установки, накапливающие жидкость в период холостого хода пресса и отдающие ее при рабочем ходе, когда подача насосов оказывается недостаточной.
Гидравлический аккумулятор состоит из цилиндра А, в котором помещен плунжер В, присоединенный своей верхней частью к платформе С, несущей груз большого веса. В аккумулятор по трубе D насосом нагнетается жидкость (вода или масло), которая поднимает вверх плунжер с грузом. При достижении крайнего верхнего положения насос автоматически выключается.
Обозначим вес плунжера с грузом через G, а его полную высоту подъема через Н. Тогда энергия, запасенная аккумулятором при полном подъеме плунжера, будет равна G*H, а создаваемое им в жидкости гидростатическое давление
P = G / F ,
где F – площадь сечения плунжера
Под таким постоянным давлением находящаяся в аккумуляторе жидкость подводится по трубе Е к гидравлическим машинам – например, прессовым машинам, обеспечивая тем самым их работу с постоянной нагрузкой.
Гидростатическое давление, создаваемой аккумулятором, будет тем больше, чем меньше площадь сечения плунжера.
Однако при чрезмерном уменьшении сечения плунжера последний может оказаться недостаточно прочным. Поэтому при необходимости получения очень больших давлений применяются так называемые дифференциальные аккумуляторы со ступенчатым поршнем.
В этом случае давление на жидкость, находящуюся в цилиндре А, передается через небольшую площадь кольцевого уступа ступенчатого поршня, пропущенного сквозь обе крышки цилиндра (верхнюю и нижнюю), и следовательно, сечение поршня может быть выбрано такого размера, при котором обеспечивается необходимая прочность.
Гидравлическая турбина
Гидравлические двигатели служат для преобразования гидравлической энергии потока жидкости в механическую энергию, получаемую на валу двигателя и используемую в дальнейшем для различных целей, в основном для привода рабочих машин.
Наиболее распространенным представителем этой группы является гидравлическая турбина. Гидравлические турбины обычно для устанавливаются на гидроэлектрических станциях, где они служат приводом электрических генераторов.
Энергия воды преобразуется в турбине в механическую энергию на валу. Вал приводит в движение ротор электрогенератора и механическая энергия превращается в электрическую.

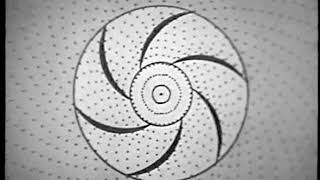

Насос
В насосах, применяемых для подъема и перемещения жидкости по трубопроводам, происходит обратный процесс. Механическая энергия, подводимая к насосам от двигателей, приводящих насосы в действие, преобразуется в гидравлическую энергию жидкости.
На рисунке схематично изображены
А – турбинная установка- Б – насосная установка
Насосы это самые распространенная разновидность гидравлических машин. Они применяются во всех отраслях промышленности и сельского хозяйства.
Насосы используются в водоснабжении, отоплении, вентиляции, для работы котельной установки и во многих других областях техники.
Подробная схема работы насоса размещена в этой статье.
Гидравлические машины весьма широко используются в настоящее время в нефтяной промышленности. Насосы применяются при транспортировке нефти и нефтепродуктов по трубопроводам, при бурении нефтяных скважин для подачи в них промывочных растворов и т.д.
