Ремонт вакуумных насосов своими руками

Насосы ломаются из-за несвоевременного обслуживания. Ремонт вакуумных насосов требует знаний, поэтому можно пропустить возникновение проблемы. Преимущество таких насосов в том, что у них больший срок работы по сравнению с другими. Тем не менее, проблемы вакуумных насосов встречаются, и их нужно вовремя устранять.

Вакуумные насосы — это надежное и неприхотливое в использовании оборудование. Но и в них случаются поломки. Определять проблемы, например, когда плохо качает вакуумный насос, важно вовремя.

Обнаружить возникновение неполадок можно, внимательно наблюдая за его работой. Основные неисправности и методы ремонта описаны в этой статье.

Типы вакуумных насосов

На рынке представлены вакуумные насосы разных модификаций. Оборудование находит применение во многих сферах. Процесс их работы прост.

Насосы компактны и не подвержены вибрациям, а их запасные части доступны на рынке. Они просты в эксплуатации и ремонте, отличаются хорошей работой при малом количестве недостатков с обслуживанием, но проблемы вакуумных насосов всё же встречаются.

На сегодняшний день используются два основных типа:

• водокольцевой;
• мембранный.

Рабочая часть водокольцевого вакуумного насоса имеет цилиндрическую форму, внутри которой расположен ротор с крыльчаткой. Ротор располагается на валу, который смещен относительно центра.

Перед пуском насос заполняют водой.

Когда включается двигатель и начинает вращаться вал, то закрепленное на нем рабочее колесо разбрасывает жидкость по стенкам корпуса. Таким образом между роторным механизмом и водой образуется серповидная зона пониженного давления – вакуум.

В эту зону попадает газ из всасывающего патрубка. Лопатки ротора перемещают его из области всасывания в область нагнетания.

Мембранный вакуумный насос

Мембранно-поршневой вакуумный насос в качестве рабочего органа использует жестко закрепленную мембрану, которая связана с поршневым механизмом. Края мембраны фиксируют на корпусе, а центр может выгибаться при движении поршня.

Неисправности водокольцевого вакуумного насоса

Перед ремонтом устройство нужно разобрать, почистить и осмотреть. Необходимо проверить и оценить прокладки, уплотнения, подшипники, клапаны, датчики температуры, ремни, муфты, шкивы и электродвигатели. В экстренных случаях может потребоваться замена вакуумного насоса, но часто дело просто в запасных частях.

Самыми частыми причинами поломок является износ или неправильная и несвоевременное обслуживание. Например не менялось вовремя масло или фильтры. Проблемы с оборудованием часто проявляются в виде вибрации, нагрева и его несоответствии требуемым параметрам.

В этом случае ремонт заключается в замене изношенных деталей на новые

Сбой в электрике

Необходимо проверить правильность подключения, электропитание, напряжение сети, а также исправность двигателя.

Неисправность подшипника

Негодный подшипник нужно заменить, так как это мешает запуску. Неисправная деталь издаёт шум.

Рабочее колесо заклинило

Причина может быть в загрязнениях, которые возникают при попадании внутрь грязной жидкости, растворителей или других частиц. Если не соблюдать осторожность, то возникнет ситуация, когда плохо качает вакуумный насос, поэтому его нужно почистить.

Известковые отложения внутри или снаружи

Стоит провести визуальный осмотр на посторонние частицы. Если они есть, а вакуумный насос не качает, то почистить насос, так как отложения извести могут мешать вертеться валу.

Насос с двигателем сдвинуты по отношению друг к другу

Проверить, находятся ли они на одной линии, в случае сдвига — отрегулировать их прокладками.

Повышенное противоположное давление в напорном трубопроводе

Нужно проверить давление и, в случае превышения над нормальными показателями, уменьшить его. Причинами бывают закрытые задвижки или увеличенные потери на трение.

Вращение насоса неверное

Возникновение ошибки при электрическом подключении. Необходимо поменять фазировку.

Чрезмерный шум при работе

Неполадки возникают в следующих случаях:

• смещение муфты между насосом и двигателем - установить муфту заново;
• неисправность подшипника - вышедший из строя подшипник нужно заменить;
• поток рабочей жидкости чересчур большой - уменьшить поступление воды;
• двигатель и насос на раме находятся на разных уровнях - отрегулировать прокладками;
• обвязка касается насоса - отрегулировать её уровень, устранить касание насоса.

Сильная вибрация при работе

Причина неисправности вакуумного насоса бывает в следующем:

• поток сервисной жидкости маловат или превышает нужный - настроить подачу воды;
• утечка при всасывании – устранить протечки;
• в напорном трубопроводе противодавление превышает норму - отрегулировать;
• пониженное давление на всасывании - для повышения давления следует открыть антикавитационный клапан / повысить остаточное давление в клапане регулирования вакуума;
• неправильно подключено электричество;
• смещение муфты между двигателем и насосом - выставить муфту;
• неисправность подшипника влечёт за собой лишний расход энергии - сменить подшипник;
• большой расход сервисной жидкости -снизить поступление воды;
• превышенное противодавление в напорном трубопроводе - нужно понизить его;
• в насосе образовались отложения минералов – необходимо почистить насос.

Неисправности мембранного вакуумного насоса

Поломка: Недостаточное/ низкое вакуумирование

Решение 1: недостаточно масла, необходимо долить масло до рабочего уровня.

Решение 2: в насосе грязное масло, замените на новое.

Поломка: Забилось отверстие для залива масла

Что делать: прочистите заливное отверстие и промойте масляный фильтр

Неисправность: под оборудование лужа масла

Решение 1: у агрегата повреждена емкость для масла ей необходимо заменить на новую.

Решение 2: неплотно прилегает крышка масляной камеры, поменяйте прокладку и закрутите крышку.

Неисправность: брызгает масло при работе

Что делать: слишком много масла в камере. Слейте масло до требуемого уровня.

Проблема: очень высокое давление на всасывающем штуцере

Причина: проблема заключается в том, что неверно подобрано оборудование, Вам необходим более мощный вакуумный насос.

Насос плохо запускается

Причина в плохом начальном пуске оборудование таится в низкой температуре масла. Для работы его необходимо подогреть, а для этого в свою очередь либо включите и выключите насос несколько раз подряд либо предварительно разогрейте масло.

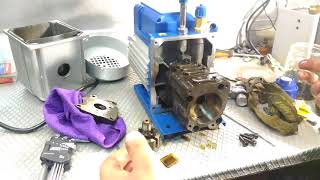

Видео о ремонте вакуумного насоса своими руками

Несмотря на простоту обнаружения проблем, технические специалисты не могут автоматически отслеживать и диагностировать их удаленно.

В сервисных центрах диагностику провести можно с помощью специальных анализаторов вакуумных насосов. Определяется хорошо работающий вакуумный насос, поломки фиксируются автоматически с помощью настраиваемых датчиков, передающих данные в программное обеспечение. С помощью этого выясняется причина неисправности вакуумного насоса.
