Ремонт насоса малыш своими руками

Конструкция погружного насоса "Малыш" простая и надежная. Устройство является одним из самых востребованных для систем водоснабжения и полива в частных домах и на дачах.

Насос прост в использовании и долговечен.

Но даже такой агрегат не застрахован от поломок.

В случае возникновения неисправности ремонт насоса "Малыш" можно выполнить своими руками.

Для этого достаточно просто иметь в запасе стандартный ремкомплект и набор инструментов.

Устройство и принцип работы

Стоит отметить, что современный рынок предлагает более десяти различных модификаций погружного насоса под брендом "Малыш".

Наиболее часто встречаются:

• "Малыш-М" - с верхним водозабором,
• "Малыш-К" - с нижним водозабором,
• "Малыш 3" - мини-модель для узких скважин.

Устройство моделей имеет минимальные различия, а детали, как правило, являются взаимозаменяемыми.

Принцип работы погружной помпы "Малыш" основан на вибрации, возникающий в результате воздействия магнитного поля на железный сердечник. К такому сердечнику прикреплен поршень с клапаном.

Под действием магнитного поля поршень приходит в движение и проталкивает поступившую воду к выводящему патрубку. Столь простая конструкция способствует тому, что ремонт насоса "Малыш" не занимает много времени и не требует серьезных финансовых затрат.

Устройство насоса Малыш принципиально делится на две части. Первая часть – электрическая. Здесь располагается катушка с П-образным сердечником. Катушка конструктивно запрессована в корпус и залита компаундом – специальной смолой для лучшей теплопроводности.

Вторая часть механическая. Здесь расположено все, что создает гидравлическое движение жидкости: сердечник на резиновом амортизаторе, резиновая мембрана, поршень. Для обеспечения направления потока воды в одном направлении на заборном патрубке устанавливается обратный клапан.

Насос Малыш - один из большого семейства современного насосного оборудования. В этой статье мы собрали для Вас самые полезные советы по ремонту насосов.

Механические неисправности насоса

Причин механических поломок вибрационных насосов этой марки не много:

• отложение известняка на деталях агрегата;
• попадание внутрь мусора, посторонних предметов;
• износ внутренних узлов или корпуса;
• разрушение или деформация поршня.

При обнаружении неисправности, необходимо извлечь вибрационный насос "Малыш" из скважины или колодца, слить с него воду и действовать по следующему алгоритму:

1. Произвести визуальный осмотр на наличие повреждений корпуса. Если на корпусе обнаружены трещины, то такой агрегат эксплуатировать нельзя - под действием давления устройство быстро разрушится.

Единственный вариант - замена корпуса. При отсутствии видимых повреждений необходима проверка катушек.

2. При помощи самого простого электротестера проверяется наличие замыкания на металлический корпус. При исправном оборудовании значение на тестере не будет превышать 10 Ом. При повышенном значении замыкание имеет место, и такой прибор требует серьезного ремонта в сервисном центре.

3. Корпус и электрика в норме, но все равно не качает насос Малыш? Во многих случаях помогает продувка воздухом без разборки устройства. Продувку можно проводить при помощи обычной воздушной помпы. Воздух должен свободно заходить через входной патрубок и выходить через выводной. Если выхода воздуха нет, то агрегат нуждается в регулировке. Для этого достаточно аккуратно потрясти насос влево/вправо.

4. При подозрении на наличие засора, например при низком качестве перекачиваемой воды, необходимо промыть насос проточной водой. Лучше всего это делать при помощи второй водяной помпы приблизительно равной по мощности.

5. Если вышеописанные манипуляции не помогли наладить работу погружного насоса "Малыш", то его необходимо разобрать. Перед разбором необходимо изучить устройство насоса Малыш и нанести на корпус метки с помощью маркера, чтобы потом правильно собрать прибор.

Разборка и сборка

Для разбора в первую очередь нужно открутить все крепления. Если они заржавели, то поможет нанесение смеси WD40. После раскручивания креплений корпус аккуратно убирается, а "начинка" насоса осматривается. При обнаружении неполадки неисправная деталь заменяется или ремонтируется.

На что обратить внимание в первую очередь.

Ремонт вибрационных насосов Малыш легко выполнить своими руками. Замене и ремонту могут подлежать следующие детали:

Якорь штока. Он может быть неправильно установлен по отношению к электромагнитной катушке. Их продольные плоскости должны совпадать. Если это не так, то необходимо ослабить или подкрутить гайки, добиваясь полного совпадения, при этом расстояние между якорем и ярмом должно быть 5-7 мм. Величина зазора регулируется шайбами на теле штока. При наличии серьезной деформации штока он нуждается в замене.

Поршень. Эта деталь входит в состав стандартного ремкомплекта и заменяется за несколько минут. После установки нового поршня также требуется регулировка зазора при помощи шайб.

Клапан насоса Малыш. Изношенный клапан заменяется новым из ремкомплекта. При замене следует обратить внимание на необходимость зазора между ним и отверстием. Зазор должен быть минимальным 0,5-1 мм, однако полное отсутствие зазора не допускается.

Сборка

Перед сборкой насоса рекомендуется еще раз осмотреть все части и отрегулировать зазоры.

Если внутренности агрегата загрязнены, то следует промыть их проточной водой. При наличии известкового осадка целесообразно использовать состав для удаления накипи или уксусный раствор.

Если ремонт насоса "Малыш" окончен, то осталось только правильно собрать агрегат и провести испытания. Делать это лучше без погружения устройства в колодец или скважину, а просто опустив помпу в ведро.

Насос стабильно работает и не издает посторонних звуков? Значит, ремонт был произведен качественно, и агрегат можно устанавливать на прежнее место работы.

Электрические неисправности насоса

Проблемы с электрикой связаны с поломкой катушки. Она может полностью перегореть или деформироваться. Причина такой поломки всегда одна - работа без воды, которая быстро приводит к перегреву электротехнической части.

Выполнить качественный ремонт насоса Малыш в этом случае своими руками значительно сложнее, но все-таки возможно.

Ремонт катушки заключается в перемотке, но для этого нужно сначала достать ее при помощи нагрева корпуса. Делать это нужно аккуратно, чтобы не допустить отслоения компаунда.

После освобождения катушки старый провод с нее удаляется и наматывается новый. Подойдет любой ПЭТВ размером 0,5-0,7 мм.

Всего должно быть около 8 витков на каждую часть катушки. Оставшиеся концы (выводы из катушки) припаиваются к проводу большего сечения в 2-ой изоляции. После этого катушка монтируется на место и заливается эпоксидным смоляным составом.

Стоит отметить, что в этом случае ремонт своими руками, даже такого несложного насоса, как "Малыш" не относится к надежным. Но при желании и наличии свободного времени можно попытаться справиться с поломкой электрики самостоятельно.

Оптимальным вариантом является обращение в сервисный центр или ремонтную мастерскую с хорошей репутацией.

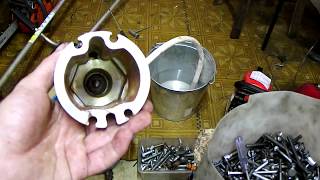

Ремонт насоса малыш на видео

Выполняя ремонт вибрационных насосов "Малыш" всегда помните о безопасности. Перед началом проведения работ и непосредственно перед осмотром отключите электропитание агрегата.

В остальном ремонт насоса Малыш своими руками не представляется сложной задачей и такую работу вполне по силам выполнить любому хозяину в домашних условиях.

Достаточно запастись желанием и иметь немного слесарных навыков.
