Ремонт насоса Ручеек своими руками
Насос, как устройство, уже давно стал незаменимым "ассистентом" в домашнем быту жителей частного сектора и владельцев дачных участков.
В лидерах, по соотношению "цена — качество", безусловно, находятся вибрационные насосы погружного типа, стандартизированные по одному образцу.
Высокая популярность и простое устройство насоса ручеек позволяет применять его как в штатных ситуациях (полив, забор воды из скважин и колодцев и т.д.), так и в нестандартных решениях (выкачивание сливных ям, использование «спарки» для чистки колодцев и др.).
Именно такие нагрузки приводят к преждевременным поломкам и выходу из строя этого устройства. Но, благодаря стандартизации и взаимозаменяемости деталей, запчастей, ремонтопригодность таких насосов находится на высоком уровне, и при наличии необходимых навыков и некоторой сноровки, можно восстановить практически 100% экземпляров.
Устройство и принцип работы насоса ручеек
Для правильной разборки и ремонта, необходимо правильно понимать некоторые особенности данного типа устройств. В отличие от центробежных или "насосов - улиток", вибро-насосы не имеют движущихся частей (в традиционном понимании). Передача движения от электрической части к механической происходит не за счет валов или редукторов, а посредством применения электромагнита, функционирующего с частотой сети. Это получается около 100 раз в секунду, поэтому успевают "сгладится" все флуктуации и на выходе получается чистый стабильный напор.
Электрическая часть насоса:
катушка индуктивности, герметизированная (включая кабель подключения) в алюминиевом корпусе с помощью специального компаунда;- кабель с вилкой, (высокий класс влагозащищенности);
- есть сообщения о встроенных защитных электро-термореле. но это скорее опытные или экспериментальные образцы;
Механическая часть:
- вибрационно - инерционный блок, состоящий из якоря-штока и демпфирующего элемента;
- камера высокого давления (напорная);
- камера низкого давления (всасывающая);
- полимерный амортизатор, для гашения паразитных вибраций;
- обратный клапан, служит для предотвращения пропускания жидкости при изменении давления и отсутствия обратной утечки при выключении;
- регулировочный узел, данный тип насосов очень чувствителен к изменению зазоров. Подогнать нужный можно при помощи шайб, различной толщины;
Охлаждение насоса происходит за счет полного погружения в воду. В вариантах с нижним расположением заборного сопла существует вероятность выкачки воды на уровень корпуса. При этом насос работает в "сухом" пространстве, но при нормальном функционировании, прохождение значительного количества воды через механизм, должно обеспечить достаточное охлаждение. Этот режим работы считается экстремальным и должен быть сведен к минимуму, иначе ремонт вибрационного насоса ручеек неизбежен.
Типичные неисправности и ремонт насоса ручеек своими руками
Существует несколько основных причин выхода из строя насоса — вибрация, нарушение температурного и эксплуатационного режимов, разгерметизация корпуса или питающего кабеля, недопустимые грязь и примеси в воде. Иногда совокупность двух и более факторов ведет к необходимости устранения сразу нескольких причин неисправности, но обычно ремонт насоса ручеек начинается с таких признаков:
Почти новый насос, а сильно упал напор и объем подаваемой воды
Обычно это простая разгерметизация корпуса (ослабли 4 болта крепления), и это устраняется за пару минут подтяжкой (крест на крест) гаек. Можно немного усовершенствовать конструкцию, применив более виброустойчивые гравера или же заменив обычные гайки на самоконтрящиеся (тефлоновые);
Ослабление центральной гайки, которая держит поршень, также является частой причиной проблем с новым насосом. Затяжка с контрольной проверкой зазоров полностью восстановит работоспособность;
Нарушение зазора между катушкой и якорем, вследствие притирки новых деталей. Необходима разборка насоса, измерение и восстановление зазора с помощью регулировочных шайб. Завод рекомендует 4-4.5 мм, но практика показывает, что устанавливать зазор требуется опытным путем. Наилучшие результаты по производительности и напору показывает регулировка по формуле — минимальный зазор (при котором якорь перестает доставать до катушки) + 1.5-2 мм;
Отслоение катушки. Такое иногда встречается как заводской брак или вследствие перегрева (работа без охлаждения). Подлежит восстановлению при наличии необходимых материалов и инструментов. Необходимо достать катушку и "болгаркой" сделать небольшие и неглубокие надрезы (не более 5 мм). Желательно чтобы они сообщались или были выполнены в виде резьбы (для равномерного заполнения клея).
Советуют множество вариантов клея ("эпоксидка" + различные наполнители и т.д.), но лучший результат показал автомобильный клей для клейки стекла (можно обратиться на СТО, чтобы не покупать целый тубус). Клей наносится на катушку и запрессовывается в корпус тисами (постепенно и аккуратно, чтобы не лопнул корпус);
Насос не подает признаков "жизни", питание присутствует
Наиболее вероятная причина — обрыв в кабеле или обмотках катушки. Если повреждение кабеля находится выше максимального уровня воды, то отремонтировать можно просто восстановив цепь и тщательно заизолировав место обрыва. Если же повреждение находится в воде или в месте предполагаемого попадания воды — полная замена кабеля;
Обрыв или короткое замыкание обмоток — наиболее сложный ремонт насоса ручеек своими руками, так как требует специальных знаний и навыков. При таком дефекте необходимо извлечь катушку и перемотать ее. Для этого необходимо нагреть корпус (паяльная лампа или газовая плита) и выбить залитую компаундом катушку. С помощью зубила убрать "эпоксидку" и обеспечить доступ к катушке.
Если есть возможность, необходимо точно измерить диаметр провода и посчитать количество витков, так как единых рекомендаций по намотке нет (заводом часто используется разный диаметр провода и соответственно разное количество витков). Для точных расчетов необходимо использовать справочную литературу, так же можно провести модернизацию насоса и перевести его на питание, к примеру, 36 вольт, что существенно увеличит срок службы электрической части.
Профилактика и ТО
Со временем насос постепенно утрачивает первоначальные характеристики, падает напор и производительность, увеличивается шумность. Скорее всего, речь идет о банальном износе резиновых частей механизма подачи.
Поменяв ремкомплект, предварительно подогнав клапана к посадочным местам, и выполнив регулировку (необходимо добиться отсутствия стука якоря об катушку, при различных нагрузках и максимальном напоре), которую возможно придется повторить несколько раз, можно полностью восстановить работоспособность насоса.

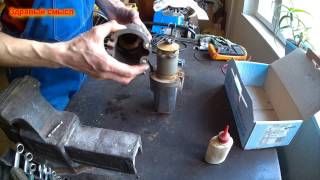

Видео: ремонт насоса ручеек своими руками
Насос ручеек - один из большого семейства современного насосного оборудования. В этой статье мы собрали для Вас самые полезные советы по ремонту насосов.
Есть мнение, что восстановленные образцы долго "не ходят" и некоторые ломаются практически сразу. Это не совсем правда, качественно произведенная "дефектовка" деталей, выполнение всех требуемых регулировок и соблюдение технических условий позволяют продолжить эксплуатацию сроком не менее 2 — 3-х лет, что полностью оправдывает ремонт вибрационного насоса ручеек или его аналогов.
