Обратный клапан — это арматура, которая пропускает воду только в одном направлении и не даёт ей течь обратно.
Он решает конкретную проблему: без такого клапана вода из напорной линии может вернуться назад в скважину, колодец или соседний контур системы, стоит насосу остановиться.
Место установки клапана зависит от типа насоса и схемы водоснабжения — единой точки монтажа для всех случаев нет.
Обратный клапан пропускает воду в одном направлении и препятствует её обратному движению после остановки насоса. У поверхностной насосной станции его обычно размещают на всасывающей линии — часто в виде приёмного клапана с сеткой на конце трубы. У погружного насоса клапан находится на напорной стороне или уже встроен в агрегат.
Точное место и допустимое монтажное положение клапана проверяют по схеме конкретной системы и инструкции оборудования, а не по общему правилу.
- Для чего нужен обратный клапан
- Как работает обратный клапан
- Устройство обратного клапана
- Где ставится обратный клапан на насосной станции
- Где ставить обратный клапан с погружным насосом
- Где устанавливают обратные клапаны
- Как установить обратный клапан
- Как выбрать обратный клапан для насосной станции
- Частые ошибки
- Диагностика: что проверить, если клапан не работает
- Обслуживание и проверка
- Частые вопросы
Для чего нужен обратный клапан
Обратный клапан — это арматура прямого действия: он работает автономно, без электрического привода, и реагирует только на давление и направление потока воды.
Основные функции:
- пропускает воду в расчётном направлении;
- препятствует обратному потоку после остановки насоса;
- помогает удерживать заполненной герметичную всасывающую линию;
- разделяет участки системы, где недопустим обратный переток — например, два контура отопления с разным давлением.
Обратный клапан не заменяет специальную защиту от сухого хода, предохранительный клапан или редуктор давления. Он решает свою узкую задачу — ограничивает обратный поток, а не любые нештатные ситуации в системе.
Как работает обратный клапан
Принцип работы, или принцип действия обратного клапана, основан на разности давления до и после запирающего элемента. Клапан не создаёт давление сам — он только реагирует на то, что происходит в трубопроводе.
Открытие при прямом потоке
Порядок работы:
- давление потока создаёт усилие на запирающем элементе;
- при достаточном перепаде давления элемент смещается в сторону;
- проход открывается, и вода движется дальше по трубе;
- при этом сам клапан создаёт некоторое гидравлическое сопротивление — это плата за его работу.
Закрытие после остановки потока
При закрытии порядок работы противоположный:
- скорость потока в трубе снижается;
- пружина, собственный вес затвора или обратное давление возвращают запирающий элемент на место;
- запирающий элемент прижимается к седлу;
- движение воды в обратном направлении ограничивается.
Иногда работу обратного клапана сравнивают с межкомнатной дверью, которую можно открыть только в одну сторону — это визуальный образ помогает понять суть, но не заменить техническое объяснение.
Устройство обратного клапана
Независимо от конкретной конструкции, у большинства обратных клапанов есть общие узлы:
- корпус — основа клапана с присоединительными элементами;
- седло — поверхность, к которой прижимается запирающий элемент в закрытом положении;
- подвижный запирающий элемент — диск, тарелка, затвор или иная деталь, которая перекрывает проход;
- уплотнение — обеспечивает герметичность в закрытом состоянии;
- крышка или разборный узел — если конструкция это предусматривает.
Пружина — обязательный элемент не для всех клапанов, а только для пружинной конструкции. У поворотных клапанов, например, закрытие происходит без неё.

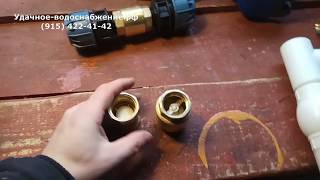

Пружинный обратный клапан
Устройство пружинного клапана включает:
- 1,2 - корпус с резьбовыми соединениями;
- 3 - подвижный запирающий элемент (диск, тарелку или золотник — в зависимости от модели);
- 4 - пружину из нержавеющей стали;
- 5 - крышку, которая поджимает пружину через резьбовое соединение;
- 6 - уплотняющие прокладки — резиновые или силиконовые.
Принцип действия:
- Поток воды под давлением воздействует на запирающий элемент и отжимает пружину.
- При сжатии пружины элемент смещается, открывая проход для воды.
- При падении давления в трубопроводе пружина возвращает элемент на место и закрывает проходное отверстие.
Поворотный обратный клапан
Устройство поворотного клапана включает корпус, захлопку (диск) на оси, седло и крепёжные элементы — конкретный набор деталей отличается у разных моделей.
Принцип работы: клапан открывается при прямом движении жидкости и автоматически закрывается при изменении направления потока. Захлопка дополнительно закрывается под собственным весом — например, при падении давления в трубопроводе.
Отличия разных конструкций
| Конструкция | Как закрывается | Что учитывать |
|---|---|---|
| Пружинная | Пружиной и обратным давлением | Давление открытия, потери напора, разрешённое монтажное положение |
| Поворотная | Весом затвора и обратным потоком | Ориентация, пространство для движения диска, возможность удара при закрытии |
| Шаровая | Перемещением шара к седлу | Назначение модели, направление и положение монтажа |
| Приёмный клапан с сеткой | Запирающим элементом после остановки всасывания | Используется на конце всасывающей линии, должен оставаться доступным для обслуживания |
Подробное сравнение конструкций приведено в статье о типах обратных клапанов.
Где ставится обратный клапан на насосной станции
У поверхностной насосной станции обратный клапан обычно устанавливают на всасывающей линии со стороны источника воды.
Конкретное место зависит от схемы: это может быть приёмный клапан с сеткой на конце трубы в колодце или скважине либо отдельный клапан на доступном участке всасывающей магистрали, если такая установка допускается изготовителем оборудования и обеспечивает заполнение линии.
Вопрос «где находится обратный клапан» в насосной станции не имеет единственного ответа:
- он может быть встроен в само оборудование;
- может находиться на всасывающей магистрали как отдельный узел;
- может быть выполнен как приёмный клапан с сеткой на конце трубы.
Наличие и положение встроенного клапана, как правило, проверяют по паспорту конкретной модели насосной станции.
На конце всасывающей трубы
Типовая схема: источник воды → приёмный клапан с сеткой → всасывающая труба → насосная станция → напорная система.
Преимущества такого способа размещения:
- клапан удерживает воду в герметичной всасывающей линии между насосом и источником;
- сетка задерживает только крупные частицы — она не заменяет фильтр тонкой очистки;
- клапан размещают с учётом минимальных расстояний до дна и стенок источника, указанных в проекте или инструкции — универсальное расстояние здесь не приводится, оно зависит от конкретной скважины или колодца.
Подробная схема этого варианта монтажа рассмотрена в статье о «подключении насосной станции к колодцу».
Перед входом в насосную станцию
Клапан можно устанавливать и на доступном участке трубопровода перед самим насосом, если это допускает конструкция станции. Это не универсально лучший вариант, а один из возможных.
Здесь важно, чтобы вся схема сохраняла возможность заполнения линии водой и удаления воздуха при запуске, ведь длинный незаполненный участок трубы до клапана может создавать проблемы с запуском насоса.
Итоговое решение о месте установки сверяют с инструкцией конкретной насосной станции.
Нужен ли второй обратный клапан
Второй клапан не стоит устанавливать автоматически «для надёжности».
У этого решения есть обратная сторона, ведь:
- дополнительный клапан увеличивает гидравлическое сопротивление всасывающей линии;
- он может затруднить слив воды и обслуживание системы.
Необходимость второго клапана определяется конкретной схемой, длиной магистрали, устройством насоса и рекомендациями изготовителя, а не общим правилом.
Обратный клапан не устраняет подсос воздуха и негерметичность всасывающей магистрали. Если станция теряет воду, проверять нужно не только клапан, но и все соединения, трубу и уровень воды в источнике.
Общая логика размещения обратного клапана в системе описана в статье о «схеме подключения насосной станции».
Где ставить обратный клапан с погружным насосом
Типовая схема: погружной насос → обратный клапан → напорная труба → гидроаккумулятор и автоматика → потребители.
Выбирая клапан для насоса учтите, что:
- у некоторых погружных насосов клапан уже встроен в конструкцию — это указывается в паспорте модели; если клапан отдельный, его обычно устанавливают на напорной стороне, сразу после насоса;
- точное расстояние от насоса до клапана задаётся инструкцией производителя — универсального значения в сантиметрах или метрах здесь нет;
- несколько клапанов вдоль подъёмной трубы применяют только при расчётной необходимости для длинных или высоконапорных систем, а не «для надёжности».
Полная схема установки оборудования рассмотрена в статье о схеме подключения скважинного насоса.
Где устанавливают обратные клапаны
Перед водонагревателем
Обратный клапан на входе холодной воды в бойлер препятствует обратному движению нагретой воды под давлением. В составе узла подключения водонагревателя может применяться комбинированная предохранительная арматура — обычный обратный клапан её не заменяет.
Монтаж выполняют по схеме, которую даёт производитель конкретного водонагревателя.
В системе отопления
В отоплении обратный клапан применяют для:
- разделения контуров с разным давлением теплоносителя;
- предотвращения паразитной циркуляции между ветками;
- ограничения нежелательного перетока через неработающую ветвь, когда более мощный насос одного контура может продавить теплоноситель в соседний.
Устанавливать клапан перед каждым насосом без расчёта схемы не нужно — необходимость определяется конкретной конфигурацией контуров.
Перед или после счётчика
Место установки обратного клапана возле прибора учёта определяется схемой узла учёта и/или требованиями местной водоснабжающей организации. Универсального правила здесь нет.
В канализации
Канализационный обратный клапан конструктивно отличается от клапана для напорного водопровода. Его выбор и монтаж нельзя переносить на водоснабжение без проверки назначения конкретной модели.
Как установить обратный клапан
Бытовой муфтовый обратный клапан в доступном участке трубопровода можно установить самостоятельно. Для этого хватит навыков сборки герметичных резьбовых соединений.
Монтаж оборудования в скважине, работа с фланцевой арматурой и изменение действующей системы требуют учёта проекта и соблюдения инструкций производителей оборудования.
Порядок выполнения монтажа состоит из 5 этапов.
1. Проверьте направление потока
Осмотрите клапан:
- стрелка на корпусе клапана должна совпадать с расчётным направлением воды в трубе;
- стрелка показывает направление разрешённого потока, а не «направление к насосу» или «к источнику» само по - себе — ориентируйтесь именно на расчётную схему.
2. Проверьте допустимое положение корпуса
Изучите инструкцию:
- не любой клапан допускает вертикальную установку;
- не любой клапан можно устанавливать горизонтально;
- допустимое монтажное положение зависит от конструкции — у поворотных клапанов, например, оно обычно строже, чем у пружинных;
- ориентируйтесь на маркировку корпуса и паспорт изделия, а не на визуальное сходство с уже смонтированной арматурой.
3. Подготовьте соединения
Непосредственно перед работой:
- проверьте соответствие условного прохода, типа резьбы или фланцев клапана и трубопровода.
- очистите соединительные поверхности от загрязнений и старого уплотнителя.
- подберите совместимый уплотнительный материал под тип соединения.
- следите, чтобы уплотнитель не попадал внутрь проходного отверстия — это создаст лишнее сопротивление и может стать причиной шума.
4. Установите клапан без нагрузки от трубопровода
Непосредственно во время работы:
- не используйте корпус клапана как средство свести несоосные участки трубы — это создаёт постоянное механическое напряжение;
- не передавайте на корпус клапана недопустимое усилие при затяжке;
- затягивайте резьбовое соединение за предусмотренные для этого грани корпуса;
- для фланцевого соединения — затяжка крест-накрест, это обеспечивает равномерное уплотнение и исключает протечки;
- заранее предусмотрите доступ к клапану для последующего осмотра и замены.
5. Заполните и проверьте систему
Вводите клапан в работу аккуратно:
- заполните систему водой по инструкции насосного оборудования.
- удалите воздух из системы, если это предусмотрено схемой.
- проверьте все соединения на протечки визуально.
- выполните пробный запуск насоса.
- проверьте, сохраняются ли давление и заполнение линии после остановки насоса — так вы поймёте, что клапан действительно держит обратный поток.
Перед демонтажем клапана отключите насос от электропитания, перекройте доступ воды и сбросьте давление. Не разбирайте соединение под давлением и не запускайте поверхностный насос без заполнения линии, если его конструкция не предусматривает иной режим работы.
Как выбрать обратный клапан для насосной станции
При выборе клапана учитывайте:
Назначение — вода, отопление, канализация или другая среда.
Условный проход и тип присоединения к трубопроводу.
Рабочие давление и температуру по паспорту системы.
Материал корпуса и уплотнений.
Давление открытия клапана.
Гидравлическое сопротивление, которое клапан вносит в систему.
Разрешённое направление потока и монтажное положение.
Наличие встроенного клапана в самом насосе — если он уже есть, отдельный может быть избыточен.
Возможность обслуживания на выбранном месте установки.
Совместимость с качеством воды и наличием механических примесей.
Конкретный диаметр, материал или конструкция не будут одинаково универсально лучшими для любой системы — выбор зависит от параметров именно вашей схемы.
Не следует путать обратный клапан со сливным клапаном для консервации системы — это разные устройства с разными функциями.
Частые ошибки
- Установка против стрелки на корпусе. Клапан либо вообще не пропускает воду, либо не выполняет свою функцию. Проверяйте направление стрелки перед монтажом, а не после.
- Вертикальный монтаж модели, рассчитанной только на другое положение. Запирающий элемент может не закрываться полностью под собственным весом. Сверяйтесь с паспортом изделия до установки.
- Установка второго или третьего клапана без необходимости. Растёт гидравлическое сопротивление, усложняется обслуживание. Добавляйте клапан только по расчёту схемы.
- Слишком большое гидравлическое сопротивление на всасывании. Насос теряет производительность, может работать с перегрузкой. Подбирайте условный проход клапана под характеристики системы.
- Монтаж в недоступном для обслуживания месте. Со временем клапан невозможно проверить или заменить без демонтажа значительной части системы. Оставляйте доступ уже на этапе монтажа.
- Загрязнение седла и запирающего элемента. Клапан теряет герметичность или перестаёт открываться. Устанавливайте фильтрацию там, где это предусмотрено схемой, и периодически проверяйте состояние клапана.
- Попытка устранить клапаном негерметичность всей всасывающей линии. Клапан не компенсирует протечки в других местах трубопровода. Ищите и устраняйте источник негерметичности отдельно.
- Использование обратного клапана вместо защиты от сухого хода. Это разные функции: клапан ограничивает обратный поток, а не контролирует наличие воды в системе. Для защиты от сухого хода нужна отдельная автоматика.
- Использование обычного обратного клапана вместо предохранительного на бойлере. Обратный клапан не сбрасывает избыточное давление. На узле водонагревателя нужна предохранительная арматура по схеме производителя.
- Установка канализационной конструкции в напорный водопровод или наоборот. Конструкции рассчитаны на разные условия работы и не взаимозаменяемы.
Диагностика: что проверить, если клапан не работает
Падение давления или уход воды не доказывают неисправность обратного клапана: аналогичные симптомы вызывают негерметичные соединения, неисправная автоматика, гидроаккумулятор и утечки у потребителей.
Основные симптомы, возможные причины и способы проверки обратного клапана собраны в диагностической таблице.
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| После остановки насоса падает давление | Негерметичность клапана, соединений, трубопровода или потребителей | Изолировать участки системы и определить место утечки |
| Насосная станция теряет заполнение | Клапан не закрывается, есть подсос воздуха, негерметична всасывающая линия | Клапан, резьбовые соединения, трубу, уровень воды |
| Насос включается слишком часто | Утечка, неисправность клапана, неправильные настройки автоматики или проблема гидроаккумулятора | Не всегда по вине обратного клапана |
| После установки уменьшилась подача | Клапан имеет высокое сопротивление, загрязнён или подобран неправильно | Условный проход, конструкцию, давление открытия, загрязнение |
| Слышны удары или дребезжание | Колебания потока, быстрый затвор, загрязнение или неверное монтажное положение | Режим работы и соответствие конструкции |
| Клапан не открывается | Установлен против потока, заклинил или давление недостаточно для открытия | Стрелку, подвижность элемента, давление открытия |
| Вода уходит обратно | Загрязнено или повреждено седло, изношено уплотнение | Демонтировать и проверить по инструкции |
| Насос работает, но вода не поступает | Воздух во всасывающей линии, закрытый клапан, недостаточный уровень воды или проблема насоса | Диагностировать всю систему, а не только клапан |
Обслуживание и проверка
Для продолжительной и безаварийной работы обратного клапана не забывайте выполнять проверки:
- ✓ периодически контролируйте герметичность соединений возле клапана;
- ✓ проверяйте отсутствие загрязнений на доступных для осмотра участках;
- ✓ очищайте приёмную сетку, если клапан установлен на конце всасывающей линии;
- ✓ не разбирайте систему под давлением;
- ✓ заменяйте уплотнения и детали только там, где это предусмотрено производителем как ремонтопригодный узел;
- ✓ после любого обслуживания повторно проверяйте направление установки и герметичность соединений.
