Насос ЭЦВ: устройство, монтаж, замена

Погружные насосы марки ЭЦВ используются для перекачивания воды из скважин и широко используются как в сельском и коммунальном хозяйстве, так и в промышленных целях.

Оборудование выпускается в России в соответствии с ГОСТ 10428, который предусматривает изготовление свыше 100 типоразмеров для скважин диаметром 100-500 мм, с подачей воды 0,63 – 1200 м³/ч, напором 12 - 680 м, с температурой до 25 °С.

Условному обозначению насос ЭЦВ соответствует расшифровка:

• Э – электрический
• Ц – центробежный
• В – для воды

Устройство насоса ЭЦВ

Скважинный насос ЭЦВ представляет собой многоступенчатый агрегат. Каждая ступень насоса состоит из рабочего колеса, лопаточного отвода и обоймы. Вода поступает в насос через корпус основания, защищенный перфорированным листом из нержавеющей стали.

Конструкция насоса ЭЦВ включает:

• 1 - кабель;
• 2 - перфорированный лист;
• 3 - муфта;
• 4 - обойма;
• 5 - отвод;
• 6 - втулка;
• 7 - промежуточный подшипник;
• 8 - средний корпус;
• 9 - рабочее колесо;
• 10 - вал;
• 11 - водоподъемная труба;
• 12 - клапанная коробка;
• 13, 14 - верхний и нижний опорные подшипники.

Рабочее колесо насоса ЭЦВ конструктивно радиальное, закрытого типа, с гидравлической разгрузкой. Оно фиксируется на волу относительно лопаточного отвода с помощью распорных втулок и закрепляется шпонкой.

Материал рабочих колес – ударопрочный полистирол. Лопаточные отводы имеют радиальные лопатки на всасывающей и нагнетательной стороне, которые образуют межлопаточные каналы для отвода воды от рабочего колеса предыдущей ступени и подвода воды к колесу последующей ступени. Их изготавливают из полипропилена и армируют чугунными кольцами в местах уплотнительных узлов.

Корпус представляет собой стальные обоймы, изготовленные из коррозионностойких материалов, к которым относится чугун и нержавеющая сталь. Стальные обоймы корпуса устанавливают между основанием и шаровым клапаном и стягивают четырьмя стяжками.

Опорами вала служат два резино-металлических подшипника (нижний и верхний).

При числе ступеней больше 10 устанавливают дополнительный средний корпус, в котором размещают дополнительный промежуточный подшипник. Подшипники насоса смазываются откачиваемой водой, а электродвигатель насоса ЭЦВ – водой, залитой в полость статора перед его установкой в скважину.

Электронасос никогда не должен работать «всухую». Даже кратковременное включение агрегата в работу без воды приводит к повреждению подшипников и обмотки двигателя.

В верхней части насоса расположен шаровой клапан, состоящий из пластмассового обрезиненного шара и корпуса с расточкой под шар. Клапан служит для разгрузки агрегата от давления столба воды в напорном трубопроводе и для предохранения от обратного вращения колес насоса и ротора двигателя при внезапном отключении электродвигателя.

Для привода насоса применяется электродвигатель типа ПЭДВ (П-погружной, ЭД – электродвигатель, В – заполненный водой). Электродвигатель относится к типу мокрых двигателей, т.е. перед опусканием в скважину он должен быть заполнен чистой профильтрованной водой. Кабель для питания электродвигателя опускают в скважину одновременно с монтажом колонны водоподъемных труб и крепят к ним с помощью поясов.

Длина токопроводящего кабеля, входящего в комплект агрегата, должна быть численно равна номинальному напору. Кроме того, к этому значению добавляют 3,5 м (расстояние от скважины до станции автоматического управления) и 1 метр на каждые 50 м спуска для компенсации возможного скручивания и прогиба кабеля во время монтажа.

После подачи электропитания на двигатель, запускается рабочее колесо и насос скважинный погружной ЭЦВ начинает перекачивать воду из скважины в напорный трубопровод. Многоступенчатое исполнение позволяет агрегату обеспечивать характеристики, на которые не способны большинство конкурентов.

Технические характеристики

Насосные агрегаты ЭЦВ широко используются в городском и загородном водоснабжении, водообеспечении промышленных объектов, в составе систем повышения давления, а также в горнорудной промышленности.

Технические характеристики каждого агрегата заложены в его маркировке.

Например, маркировка насос ЭЦВ 8-25-300 показывает следующие параметры:

• 8 – минимально допустимый для данного насоса внутренний диаметр обсадной трубы, уменьшенный в 25 раз (8 × 25=200);
• 25 – подача, м³/час;
• 300 – напор, м.

Глубинный насос ЭЦВ выпускают в различном исполнении: ЭЦВ 4, ЭЦВ 6, ЭЦВ 8, ЭЦВ 10, ЭЦВ 12.

Насос погружной ЭЦВ 4 разработан для перекачивания воды с показателем минерализации не более 1500 мг/л и кислотностью от 6,5 до 9,5 (pH). Оборудование способно работать с жидкой средой с концентрацией твердых механических загрязнений не более 0,01%.

Технические характеристики ЭЦВ 4-2,5-65:

• Минимально допустимый внутренний диаметр обсадной трубы – 100 (4 × 25) мм;
• Подача - 2,5 м³/час;
• Напор – 65 метров;
• Мощность электродвигателя – 1,1 кВт.

Погружные насосы ЭЦВ 6 сконструирован для скважин диаметром не более 150 миллиметров. Оборудование представлено широкой линейкой моделей насосов, который способны обеспечивать производительность от 4 до 25 м³/ч и напор от 20 до 350 метров. Оборудование способно перекачивать чистую воду с показателем pH от 6,5 до 9,5 и температурой не более 25 градусов цельсия. КПД насосов ЭЦВ достигает 82 %.

Насос ЭЦВ 6-10-80 технические характеристики:

• Минимально допустимый внутренний диаметр обсадной трубы – 150 (6 × 25) мм;
• Подача – 10 м³/час;
• Напор – 80 метров;
• Мощность электродвигателя – 4,0 кВт.

Глубинные насосы ЭЦВ 8 используются для перекачивания чистой воды из скважин диаметром до 200 миллиметров. Модельная линейка представлена агрегатами 8-40-40, 8-25-110, 8-25-125, 8-25-150, 8-25-180 и многими другими. Глубинный насос линейка ЭЦВ 8 обеспечивает производительность в зависимости от выбранной модели в диапазоне от 16 до 65 м3/ч и подачу от 16 до 108 метров. КПД такого оборудования достигает 85%.

Насос ЭЦВ 8-40-40 характеристики:

• Минимально допустимый внутренний диаметр обсадной трубы – 200 (8 × 25) мм;
• Подача - 40 м³/час;
• Напор – 40 метров;
• Мощность электродвигателя – 6,3 кВт.

Погружные насосы ЭЦВ 10 разработан для подъема воды из артезианских скважин диаметром не менее 250 миллиметров. Он используется в целях водоснабжения и/ или орошения. Широкая модельная линейка позволяет подобрать агрегат в диапазоне подач от 65 до 200 м³/ч при напоре от 20 до 360 метров водного столба.

Насос ЭЦВ 10-65-110 технические характеристики:

• Минимально допустимый внутренний диаметр обсадной трубы – 250 (10 × 25) мм;
• Подача - 65 м³/час;
• Напор – 110 метров;
• Мощность электродвигателя – 32 кВт.

Насосы для скважин ЭЦВ 12 используется для подъема воды из скважин в целях обеспечения городского, сельского или промышленного водоснабжения, ирригации, работе системы полива и орошения, в составе системы повышения давления, а также для понижения уровня грунтовых вод.

Оборудование предназначено для работы с чистой водой при наличии загрязнений не более 0,1% и в зависимости от модели способно обеспечить производительность от 160 до 255 м³/ч при подаче от 35 до 200 метров.

Насос ЭЦВ 12-160-175 технические характеристики:

• Минимально допустимый внутренний диаметр обсадной трубы – 300 (12*25) мм;
• Подача – 160 м³/час;
• Напор – 175 метров;
• Мощность электродвигателя – 110 кВт.

Установка и подключение насоса ЭЦВ

Оборудование устанавливается только в вертикальном положении с помощью фланцевого или резьбового соединений. К насосу присоединяют трубу и страховочный трос из нержавеющей стали.

Затем электрокабель насоса соединяют с кабелем электроснабжения, используя термоусадочные муфты.

Монтаж насосов ЭЦВ может выполняться с помощью автокрана, в этом случае электронасос и труба поднимаются краном, после чего помещаются в устье скважины.

При этом верхняя часть водонапорной трубы крепится на устье скважины, затем к первой трубе присоединяют вторую.

После соединения двух труб, первую снимают с фиксации и обе трубы опускаются в скважину с таким расчетом, чтобы зафиксировать вторую трубу в устье скважины и присоединяют к ней третью.

Процедура присоединения труб продолжается до тех пор, пака не будет достигнута расчетная глубина погружения электронасоса ЭЦВ при этом необходимо крепить к трубам электрокабель с помощью пластиковых хомутов.

Если подача электронасоса ЭЦВ выше дебета скважины, то дополнительно необходимо установить защиту от сухого хода.

Для безаварийной работы насоса, его напорный патрубок должен быть ниже динамического уровня скважины не менее, чем на 1 метра. При этом уровень установки необходимо измерять от входа в насос.

В таком случае уровень установки оборудования по нижнему торцу электромотора должен быть расположен не менее чем на 1 метр выше фильтра скважины. Такое расположение позволит обеспечить защиту электронасоса от попадания в него песка.

Подключение насосов ЭЦВ

Когда насос будет смонтирован в скважину, его электродвигатель необходимо заполнить водой. Затем выполнить подключение по схеме, размещенной в паспорте насоса.

На клеммах напряжения должно составлять не менее чем 360 Вольт.

При первом пуске необходимо определить направление вращение по значению показываемых насосом характеристик: напору и подаче. Если нет напора, значит вращение в обратную сторону и необходимо изменить подключение фаз питания.

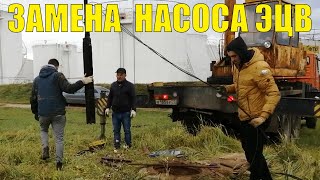

Замена насоса ЭЦВ

Насос марки ЭЦВ представляет собой технологически сложное промышленное оборудование. Поэтому ремонт насосов ЭЦВ должны выполнять профессионалы.

Среди наиболее частых поломок такого оборудования отмечают:

• деформацию обратного клапана;
• обрыв катушки двигателя, поломка после скачка напряжения;;
• повреждение рабочего колеса;
• разгерметизация корпуса;
• постепенное ухудшение напора и производительности агрегата;
• появление загрязнений или песка в скважине;
• ошибки при монтаже или при эксплуатации оборудования.

Если Вы заметили какую-то другую неисправность, то может потребоваться замена насоса ЭЦВ в скважине.

Демонтаж производится в порядке, обратном указанному в разделе установка, но после подъема насоса ЭЦВ необходимо выполнить видео диагностику скважины. Это позволит исключить из списка возможных причин выхода оборудования из строя такие параметры как изношенность и возможность дальнейшей эксплуатации скважины.

Далее необходимо выполнить диагностику насоса ЭЦВ и определить причину поломки. Эту процедуру рекомендуется выполнять в сервисном центре.

Дальнейшая установка оборудования в скважину подробно описана в разделе 3 данной статьи.
