Если участок нужно осушить перед разработкой котлована, прокладкой траншеи или устройством фундамента, а грунтовые воды мешают вести работы — иглофильтровое водопонижение как раз про эту задачу.
Метод применяют на строительных площадках, где грунтовые воды нужно временно отвести из рабочей зоны.
Иглофильтр сам по себе не решает задачу — он работает только в составе системы: коллектора, насосной установки и водоотвода. Поэтому расстояние между иглофильтрами, их число и глубину погружения нельзя выбрать «на глаз» по одной лишь ширине или глубине котлована — эти параметры определяет расчёт на основе гидрогеологических данных и проекта.

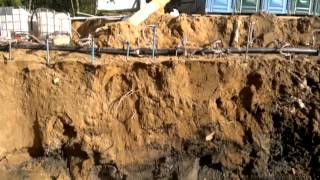

Иглофильтры устанавливают вокруг котлована или вдоль траншеи и соединяют с общим всасывающим коллектором. Насосная установка создаёт разрежение, вода проходит через фильтрующие звенья иглофильтров, собирается в коллекторе и отводится за пределы рабочей зоны — так формируется пониженный уровень грунтовых вод вокруг выемки.
Расположение, число и глубину иглофильтров, а также параметры насосной установки определяют не по одной ширине траншеи, а по гидрогеологическим данным конкретного участка и проекту производства работ.
- Что такое иглофильтр и для чего он нужен
- Устройство иглофильтра
- Из чего состоит иглофильтровая установка
- Как работает водопонижение иглофильтрами
- Когда применяют водопонижение иглофильтрами
- Как устанавливают иглофильтры
- Подключение и первый запуск установки
- Как проверить, что система работает правильно
- Диагностика: почему водопонижение недостаточно
- Эжекторное водопонижение: устройство и принцип работы иглофильтров
- Частые ошибки
- Часто задаваемые вопросы
Что такое иглофильтр и для чего он нужен
Иглофильтр — это перфорированная труба с фильтрующим звеном, которую погружают в грунт для сбора грунтовой воды. Сам по себе иглофильтр не откачивает воду — он лишь пропускает её из грунта внутрь системы. Откачку обеспечивает насосная установка, к которой иглофильтры подключены через коллектор.
Иногда оборудование ищут по названию «игольчатый фильтр для водопонижения» — это то же самое устройство, просто менее распространённая формулировка.
Фильтрующее звено нужно для того, чтобы пропускать воду, но задерживать частицы грунта в пределах, которые допускает конкретная конструкция. Это уменьшает поступление частиц грунта в систему, снижает риск абразивного износа оборудования и ограничивает вынос грунта из-под выемки.
Основные задачи иглофильтра:
- принимать грунтовую воду через фильтрующую поверхность;
- передавать её вверх по внутреннему каналу к коллектору;
- сохранять герметичность соединений, чтобы установка удерживала нужное разрежение.
Где применяют иглофильтровое водопонижение
Метод используют там, где нужно временно понизить уровень грунтовых вод на период строительных работ:
- котлованы под здания и сооружения;
- протяжённые траншеи под трубопроводы и коммуникации;
- фундаменты и подземные части сооружений;
- прокладку подземных коммуникаций;
- другие временные строительные выемки.
Иглофильтровое водопонижение эффективно не при любых грунтах и не при любом притоке воды — применимость зависит от конкретных гидрогеологических условий участка, об этом ниже.
Иглофильтровая система не подбирается только по площади или глубине выемки. Нужны данные о грунтах, уровне и притоке подземных вод, положении водоупора, требуемом понижении и допустимом способе водоотвода. Шаг, глубину, число иглофильтров и параметры насосной установки определяют расчётом и проектом производства работ.
Устройство иглофильтра
Устройство иглофильтров зависит от модели и производителя, но основные функциональные узлы у большинства конструкций имеют одинаковое назначение.
Далее подробно рассмотрим устройство иглофильтра одной из распространённых конструкций.
Корпус иглофильтра 1 представляет собой трубу. На этой трубе, на равном расстоянии друг от друга, приварены три стальных прутика, необходимые для отделения фильтрационной ткани от глухих участков трубы. Трубу иглофильтра покрывают капроновой тканью 2, которую закрепляют проволочной спиралью 3.
С обоих концов трубы ставят металлические колпачки и резиновые прокладки. На верхний конец трубы навинчивают муфту 4, необходимую для наращивания труб, подсоединяемых к коллектору установки. К нижнему концу трубы посредством резьбы крепят коронку, состоящую из режущего наконечника иглофильтра 6, обрезиненного шарика 5 и штифта 7.
При погружении иглофильтра в грунт под напором нагнетаемой в него струи воды шарик 5 прижимается к штифту 7, не препятствуя движению воды к режущему наконечнику иглофильтра.
После погружения иглофильтра в грунт установка переключается на откачивание воды. Под действием вакуума, создаваемого при этом, шарик 5 присасывается к своему гнезду, исключая возможность поступления грунтовой воды в иглофильтр через его наконечник.
Режущий наконечник облегчает пересечение прослоек глин и глинистых песков.
Существуют и более простые конструкции. Здесь описан рабочий и проверенный принцип, но он относится к конкретной, довольно старой конструкции, а не ко всем современным иглофильтрам.
В большинстве случаев современная конструкция включает
| Элемент | Назначение | Что зависит от конструкции |
|---|---|---|
| Надфильтровая труба (колонна) | Передаёт воду от фильтрующего звена к коллектору, задаёт глубину погружения | Длина, материал, способ соединения звеньев |
| Фильтрующее звено | Пропускает воду, задерживает частицы грунта | Тип фильтрующего материала, размер ячеек |
| Нижний наконечник / промывочный узел | Облегчает погружение размывом грунта, у части конструкций перекрывает обратный ток воды в скважину | Наличие и устройство клапана, форма наконечника |
| Верхнее соединение (муфта) | Позволяет наращивать колонну и подключать соединительный рукав | Тип резьбы или муфты |
| Соединительный рукав | Связывает иглофильтр с коллектором | Диаметр, материал, длина |
Устройство фильтрующего звена и наконечника у выбранной модели уточняйте в паспорте оборудования.
Как вода поступает в иглофильтр
В системе создаётся и поддерживается разрежение — насосная установка постоянно откачивает воздух и воду из всасывающей линии.
Под действием разрежения вода из водонасыщенного грунта движется к фильтрующему звену иглофильтра. Фильтр задерживает частицы грунта в пределах, которые допускает конструкция конкретной модели — полностью исключить вынос мелких частиц при любой системе нельзя.
Отфильтрованная вода поступает во внутренний канал колонны.
Далее вода перемещается по соединительному рукаву в общий коллектор.
Из чего состоит иглофильтровая установка
Иглофильтровая установка — это не отдельный насос, а система из нескольких взаимосвязанных компонентов:
- иглофильтры, погружённые в грунт;
- соединительные рукава;
- всасывающий коллектор;
- насосная установка, которая создаёт разрежение и откачивает воду;
- средства удаления воздуха — если это предусмотрено компоновкой конкретной установки;
- запорная и соединительная арматура;
- приборы контроля (манометры, мановакуумметры);
- трубопровод для отвода откачанной воды.
Разрежение во всасывающей линии создаёт насосно-вакуумная установка. В зависимости от её конструкции в состав могут входить центробежный насос для откачивания воды, отдельный вакуумный узел для удаления воздуха и воздухоотделительное оборудование.
Принцип действия центробежного насоса подробно рассмотрен в отдельной статье
Отдельно на многих установках предусмотрен узел удаления воздуха, потому что вместе с водой из грунта в систему неизбежно засасывается воздух. Если его не откачивать отдельно, разрежение в системе снижается и производительность падает.
| Компонент | Роль в системе |
|---|---|
| Иглофильтры | Принимают воду из грунта |
| Всасывающий коллектор | Объединяет иглофильтры, передаёт воду и воздух к насосу |
| Насосная установка | Создаёт разрежение, откачивает воду |
| Узел удаления воздуха | Поддерживает устойчивое разрежение в системе |
| Арматура и приборы контроля | Управление и контроль режима работы |
| Трубопровод водоотвода | Отводит откачанную воду за пределы рабочей зоны |
Что такое всасывающий коллектор
Всасывающий коллектор — это труба, которая объединяет несколько иглофильтров в единую систему и передаёт поступающую от них воду вместе с захваченным воздухом к насосной установке.
Герметичность соединений коллектора имеет прямое значение для работы всей системы: любой подсос воздуха через неплотное соединение снижает разрежение, а значит, ухудшает и приток воды из грунта. Поэтому соединения коллектора — одна из первых точек проверки при любых сбоях в работе установки.
Как работает водопонижение иглофильтрами
Принцип работы иглофильтров для водопонижения строится на следующей последовательности связанных процессов:
1. Иглофильтры размещают вокруг котлована или вдоль траншеи — по схеме, которую определяет проект.
2. Каждый иглофильтр подключают к общему всасывающему коллектору.
3. Насосная установка создаёт устойчивое разрежение во всей системе.
4. Под действием разрежения грунтовая вода движется из грунта к фильтрующим звеньям иглофильтров.
5. Вода собирается в коллекторе.
6. Установка откачивает воду и отводит её за пределы осушаемого участка.
7. Вокруг выемки постепенно формируется пониженный уровень грунтовых вод.
8. Работу системы контролируют непрерывно, пока не завершены земляные и строительные работы, требующие осушения.
Что такое депрессионная кривая
До начала откачки уровень грунтовых вод называют статическим. Во время работы установки вокруг иглофильтров формируется воронка понижения — уровень воды здесь ниже, чем в стороне от системы. Линию, которая показывает этот пониженный уровень в разрезе грунта, называют депрессионной кривой.
Практический смысл в том, что понижение должно быть достаточным именно в рабочей зоне — там, где ведутся земляные работы, — а не только в точке откачки.
Поэтому фактический результат проверяют наблюдением за уровнем воды в контрольных точках, а не только по количеству воды, которая выходит из насосной установки: насос может исправно качать воду, но нужного понижения в самом котловане при этом может не быть.
Один ряд, два ряда или замкнутый контур
Логика размещения иглофильтров зависит от формы и размера выемки:
- один ряд — типовой вариант вдоль протяжённой траншеи;
- два ряда — возможный вариант по обе стороны широкой выемки;
- замкнутый контур — вокруг котлована.
Количество рядов, дополнительные ярусы и точный шаг между иглофильтрами определяются проектом на основе гидрогеологических данных конкретного участка, а не только шириной выемки.
Когда применяют водопонижение иглофильтрами
Иглофильтровое водопонижение — не универсальное решение для любой выемки. Прежде чем закладывать этот метод в проект, стоит оценить ряд условий.
| Условие | Что требуется проверить | Почему это важно |
|---|---|---|
| Тип и неоднородность грунтов | Проницаемость, наличие прослоек глин и суглинков | От этого зависит, насколько равномерно и быстро формируется понижение |
| Положение водоупора | Глубина залегания водоупорного слоя | Определяет максимально достижимое понижение и целесообразность метода |
| Приток воды | Ожидаемый объём поступающей воды | Влияет на выбор схемы и производительности насосной установки |
| Требуемое понижение | Насколько нужно снизить уровень относительно дна выемки | Определяет число рядов, ярусов и тип схемы (обычная или эжекторная) |
| Геометрия выемки | Форма и размеры котлована или траншеи | Влияет на схему расстановки — один ряд, два ряда или контур |
| Влияние на соседние сооружения | Наличие построек и коммуникаций рядом с выемкой | Понижение уровня грунтовых вод может затронуть соседние объекты |
| Возможность отвода воды | Куда и как можно организованно сбросить откачанную воду | Без организованного водоотвода эффективность системы снижается |
| Продолжительность работ | Сроки, на которые нужно поддерживать пониженный уровень | Влияет на выбор и компоновку оборудования |
Окончательное решение о применимости метода и выборе схемы принимается на основе расчёта и проекта производства работ — самостоятельно подобрать оптимальную схему по этой таблице не получится, она нужна для первичной ориентации.
Как устанавливают иглофильтры
Подготовка и разметка
Перед монтажом нужны:
- ✓ гидрогеологические данные участка;
- ✓ расчётная схема расстановки иглофильтров;
- ✓ трасса прокладки коллектора;
- ✓ точки установки каждого иглофильтра;
- ✓ место размещения насосной установки;
- ✓ маршрут отвода откачанной воды;
- ✓ сведения о подземных коммуникациях в зоне работ.
Перед разметкой обязательно проверьте расположение подземных коммуникаций на участке. Повреждение кабеля или трубопровода при погружении иглофильтра — реальный риск при пропуске этого шага.
Гидравлическое погружение
Иглофильтр погружают в грунт размывом: через промывочный узел подают воду, которая размывает грунт под наконечником, и труба постепенно опускается на проектную глубину. После достижения нужной отметки, если это предусмотрено проектом, вокруг иглофильтра устраивают обсыпку, а затем подключают его к коллектору.
Конкретные значения — давление подачи воды, паузы при погружении, продолжительность промывки, состав обсыпки — устанавливаются проектом производства работ и требованиями к применяемому оборудованию. Единой нормы для всех случаев нет: перед началом работ сверьтесь с ППР и документацией на используемую установку.
Установка в предварительно подготовленную скважину
Если условия участка это предусматривают, проект может задавать предварительное бурение скважины вместо гидравлического размыва.
В этом случае:
- фильтрующее звено устанавливают на заданной проектом отметке;
- фильтровую обсыпку устраивают по проекту;
- соединение с коллектором выполняют по тем же требованиям, что и при гидравлическом способе.
Этот способ не гарантирует автоматически лучшую герметизацию по сравнению с гидравлическим погружением — результат зависит от качества выполнения работ и соответствия проекту в обоих случаях.
Работы ведутся рядом с выемками, трубопроводами под давлением, электрическим оборудованием и подъёмными механизмами. Перед монтажом проверяют подземные коммуникации, устойчивость рабочей зоны и предусмотренные проектом меры безопасности. Нельзя разбирать напорные или вакуумные линии до остановки оборудования и сброса давления.
Подключение и первый запуск установки
Шаг 1 Проверьте сборку и все соединения системы — визуально осмотрите рукава, муфты и уплотнения перед запуском.
Шаг 2 Подключите иглофильтры к всасывающему коллектору, соблюдая последовательность и герметичность каждого стыка.
Шаг 3 Подключите насосную установку к коллектору согласно её паспорту.
Шаг 4 Организуйте безопасный водоотвод — так, чтобы откачанная вода не возвращалась в осушаемую зону.
Шаг 5 Подготовьте оборудование к запуску по паспорту производителя — это касается и электрической части, и заправки насоса, если она требуется.
Шаг 6 Выполните пробный запуск на пониженной или тестовой нагрузке, если это предусмотрено инструкцией установки.
Шаг 7 Проверьте герметичность всех соединений по показаниям приборов и визуальному осмотру доступных участков.
Шаг 8 Проконтролируйте, что режим работы устойчив: разрежение держится, приток воды стабилен, показания приборов в норме.
Не подключайте электрическую часть насосной установки самостоятельно, если не уверены в своей квалификации. Ошибки при подключении силового оборудования могут привести к поражению электрическим током. Электромонтаж выполняйте по инструкции производителя или силами специалиста.
Как проверить, что система работает правильно
О корректной работе системы говорят следующие признаки:
- ✓ уровень грунтовых вод меняется в соответствии с проектными показателями;
- ✓ поступление воды в систему стабильно для текущих условий участка;
- ✓ соединения не подсасывают воздух — разрежение держится устойчиво;
- ✓ насосная установка работает без нештатных шумов и перегрева;
- ✓ откачанная вода отводится без возврата в осушаемую зону;
- ✓ не наблюдается недопустимый вынос грунта вместе с водой;
- ✓ откосы и прилегающая зона контролируются в установленном на объекте порядке.
Сухая поверхность котлована сама по себе не подтверждает, что система работает правильно — контроль по наблюдательным точкам и приборам даёт более достоверную картину, чем визуальная оценка.
Диагностика: почему водопонижение недостаточно
Диагностическая таблица
| Симптом | Безопасная проверка | Возможная причина | Что делать |
|---|---|---|---|
| Понижение уровня меньше расчётного | Проверить данные наблюдательных точек и режим установки | Недостаточная производительность, неверная схема или высокий приток | Сверить фактические условия с проектом; не добавлять иглофильтры произвольно |
| Установка не удерживает разрежение | Осмотреть доступные соединения без разборки работающей системы | Негерметичный рукав, соединение или коллектор | Остановить оборудование по инструкции, сбросить давление и устранить негерметичность |
| Отдельная линия почти не принимает воду | Сравнить работу соседних линий и положение арматуры | Засорение, неправильное положение фильтрующего звена, локальная неоднородность грунта | Проверка по документации; не прочищать металлическим прутом на работающей системе |
| В воде заметно много грунта | Прекратить оценивать это как нормальный режим работы | Повреждение фильтра, неверная обсыпка или неподходящая конструкция | Остановить проблемную линию и обследовать её |
| Вода возвращается к котловану | Проверить место сброса и уклон водоотвода | Неправильно организованный отвод | Перенести или исправить водоотвод по проекту |
| Насос работает нестабильно | Проверить показания штатных приборов | Подсос воздуха, нарушение подачи или неисправность агрегата | Действовать по паспорту установки либо обращаться к специалисту |
Помните, что один и тот же симптом в реальной жизни может иметь разные причины, приведенная выше таблица помогает сузить круг проверки, а не поставить окончательный диагноз без осмотра.
Не разбирайте насос, вакуумный узел или эжектор на работающей или находящейся под давлением системе. Перед любым обслуживанием отключите оборудование, исключите случайный запуск и сбросьте давление согласно инструкции производителя.
Эжекторное водопонижение: устройство и принцип работы иглофильтров
Эжекторное водопонижение — разновидность иглофильтровой технологии, при которой разрежение создаётся непосредственно в эжекторном узле каждого иглофильтра.
Эжекторные иглофильтры — это отдельная разновидность водопонизительной установки, а не альтернатива ей на случай, если обычная схема «невозможна».
Выбор между обычной вакуумной и эжекторной схемой делают по расчёту и условиям конкретного участка.
По принципу действия эжектор относится к струйным аппаратам, подробнее устройство и принцип работы струйного насоса рассмотрены отдельно.
Как работает эжекторная система
Центробежный насос подаёт рабочую воду в напорный трубопровод, к которому через рукава подключены эжекторные иглофильтры. Внутри каждого иглофильтра рабочая вода проходит через сопло эжектора и создаёт область пониженного давления.
Под действием этого разрежения грунтовая вода поступает через фильтрующее звено иглофильтра. Рабочая вода вместе с откачиваемой из грунта поднимается по водоподъёмным трубам в циркуляционный бак. Часть воды из бака снова используется как рабочая жидкость для эжектора, а избыточный объём, равный притоку из грунта, отводят за пределы осушаемого участка. Если рельеф не позволяет самотечный сброс, для отвода воды устанавливают отдельный низконапорный насос.
Эжекторную схему иногда путают с эрлифтом — оба способа поднимают воду за счёт разницы давления, но работают по-разному: подробнее о принципе подъёма воды в эрлифте можно прочитать в статье про то как работает эрлифт.
Чем эжекторная отличается от обычной вакуумной схемы
| Критерий | Обычная иглофильтровая схема | Эжекторная схема |
|---|---|---|
| Способ создания разрежения | На стороне насосной установки и коллектора | Непосредственно в эжекторном узле каждого иглофильтра |
| Контур рабочей воды | Обычно не требуется как привод | Требуется постоянная циркуляция рабочей воды |
| Компоновка | Проще | Сложнее |
| Энергетическая эффективность | Зависит от установки | Обычно ниже из-за циркуляции рабочей воды |
| Выбор схемы | По расчёту | По расчёту и условиям, где эжекторная схема оправдана |
При подозрении на засор сопла эжектора не пытайтесь прочистить его на работающей системе. Остановите линию, исключите случайный запуск, сбросьте давление и обслуживайте эжектор по инструкции производителя.
Частые ошибки
При работе с иглофильтрами неопытный инженер сталкивается с множеством проблем, в этом разделе собраны самые частые.
- Выбор шага и глубины иглофильтров без расчёта.
Последствие: недостаточное или неравномерное понижение уровня грунтовых вод.
Правильно: использовать гидрогеологические данные участка и утверждённый проект.
- Негерметичные соединения коллектора.
Последствие: установка не удерживает необходимое разрежение, снижается приток воды.
Правильно: проверять рукава, уплотнения и соединения до запуска и в процессе работы.
- Неправильное размещение фильтрующего звена по глубине.
Последствие: иглофильтр не перехватывает нужный водоносный интервал, понижение оказывается недостаточным.
Правильно: устанавливать фильтрующее звено строго на проектную отметку.
- Сброс откачанной воды рядом с осушаемой зоной.
Последствие: часть воды возвращается в грунт и увеличивает нагрузку на систему.
Правильно: организовать отвод воды по маршруту, предусмотренному проектом.
- Оценка результата только по количеству воды на выходе установки.
Последствие: система откачивает воду, но не обеспечивает требуемого понижения уровня в рабочей зоне.
Правильно: контролировать уровни грунтовых вод в наблюдательных точках, а не только расход насоса.
- Обслуживание напорной или вакуумной линии без остановки оборудования.
Последствие: травма, повреждение оборудования или неконтролируемая разгерметизация системы.
Правильно: остановить установку, исключить повторный запуск и сбросить давление по инструкции производителя.
