Установка циркуляционного насоса в систему отопления частного дома

На фотографиях из котельных и схемах в интернете насосы стоят в самых разных позах, а советы под ними противоречат друг другу: «ставят только горизонтально», «врезают только на обратку», «обязательно делают байпас».

Главную путаницу здесь создаёт одно слово — «вертикально»: труба отопления может идти вертикально, но вал обычного мокророторного насоса при этом должен оставаться строго горизонтальным.

Чтобы понять, как правильно установить насос на отопление, нужно сразу разделить три вещи: как проходит сама труба, как расположен вал внутри двигателя и куда смотрит стрелка на чугунном или латунном корпусе.

Работа насоса в системе отопления сводится к принудительному перемещению теплоносителя по замкнутому контуру, поэтому в этой статье разбирается именно циркуляционный насос для отопления, а не любой центробежный агрегат для водоснабжения.

Подбор модели по графикам, электрические схемы и подробный выбор места в котельной вынесены в отдельные материалы — ссылки на них даны по ходу дела.

Базовое решение работает, когда одновременно выполняются пять условий:

• насос уже подобран по параметрам для обслуживаемого контура;
• выбранное место соответствует гидравлической схеме и требованиям котла;
• монтажное положение разрешено инструкцией конкретной модели;
• состав теплоносителя, температура и давление не выходят за пределы допусков насоса;
• обеспечена безопасная работа источника тепла.

Условия, при которых базовое решение меняется:

• в доме нужно сохранить естественную (самотечную) циркуляцию;
• котёл продолжает выделять тепло после остановки насоса (например, твердотопливный);
• насос конструктивно встроен внутрь котла;
• монтируется готовый насосно-смесительный модуль (например, для тёплого пола);
• в системе работают несколько взаимодействующих насосов или независимых контуров.

Во всех этих случаях врезать насос по общей типовой картинке нельзя — сначала сверяются с документацией на котёл, смесительный узел или проект всей котельной.

Переходим непосредственно к проверкам.

Любая установка насоса в систему отопления начинается не с резки труб, а с проверки: действительно ли системе нужен этот насос и подойдёт ли выбранный корпус к вашему узлу. Если поставить неподходящий агрегат или врезать его в завоздушенную ветку, аккуратная сборка проблему с теплом не решит.

Порядок проверки зависит от того, какую именно задачу вы решаете:

• Новая установка. Требуемые расход и напор для контура должны быть известны до похода в магазин. Насос подбирают под расчётное сопротивление ветки, а не по диаметру трубы.
• Замена вышедшего из строя насоса. Прежде чем ставить новый насос на старое место, выясните, почему остановился прежний, и оцените состояние системы. Если прежний насос вышел из строя из-за загрязнения, работы с воздухом или нарушения циркуляции, сначала устраняют причину.
• Добавление насоса в готовую систему. Плохо греющий дальний радиатор или прохладная ветка сами по себе не означают, что системе нужен ещё один насос. Сначала проверяют воздушные пробки, открытие кранов, чистоту сетчатого фильтра и балансировку радиаторов.

О том, как отличить обычную разрегулировку от нехватки циркуляции рассказано в отдельной статье нужен ли дополнительный насос и где его размещают.

Даже если накидные гайки от старого насоса легко накручиваются на резьбу нового, это ещё не значит, что агрегат подходит. Совпадение резьбы говорит только о стандарте патрубка, тогда как монтажные размеры и гидравлическая пригодность проверяются отдельно.

Что нужно сверить по паспорту и месту установки до покупки:

• ✓ назначение насоса, требуемый расход и напор;
• ✓ монтажную длину (расстояние между торцами патрубков, чтобы корпус точно встал в разрыв трубы без натяга);
• ✓ тип и размер резьбовых присоединений;
• ✓ допустимые монтажные положения конкретной модели;
• ✓ разрешённый теплоноситель, ограничения по температуре и рабочему давлению;
• ✓ параметры электропитания и способ управления.

Отдельное правило касается котлового оборудования: насос, встроенный внутрь газового или электрического котла, нельзя менять на произвольный внешний аналог из магазина без проверки требований изготовителя котла.

Ни один новый насос не способен самостоятельно выгнать воздух из тупиковых петель, промыть забитый грязевик, открыть прижатый клапан или отбалансировать радиаторы между этажами.

Если старый насос вращается, но батареи остаются холодными, это ещё не повод менять его: сначала проверяют воздух, арматуру, фильтр и балансировку, затем — соответствие насоса расчётным расходу и напору.

Если же насос уже установлен, а прогрев не наладился, пройдите проверку по диагностической таблице в конце статьи.

Ошибки с ориентацией корпуса могут привести к шуму и повреждению насоса. Чтобы этого не случилось, нужно чётко различать направление трубы, ось вращения вала и направление потока воды.

Внутри бытового насоса с мокрым ротором вращающаяся часть двигателя погружена прямо в перекачиваемую жидкость. Вода одновременно отводит тепло от мотора и смазывает скользящие подшипники, на которых держится вал.

Если наклонить или поставить такой вал вертикально, в верхней части полости легко собирается воздух. Неразрешённое положение вала может нарушать удаление воздуха и ухудшать условия работы подшипников. Поэтому для рассматриваемого типового насоса вал располагают горизонтально (точные допуски всегда сверяют с инструкцией конкретной модели).

При этом сама труба, в которую врезается узел, может идти как горизонтально, так и вертикально. Вертикальный трубопровод монтажу никак не мешает: когда говорят, что установлен «насос вертикально», на практике имеют в виду врезку в вертикальный стояк, при которой сам двигатель всё равно смотрит вбок, а его вал остаётся горизонтальным.

На металлическом гидравлическом корпусе насоса (улитке) отлита рельефная стрелка. Она показывает, в какую сторону должен двигаться поток теплоносителя внутри рабочей камеры — от всасывающего патрубка к напорному.

Стрелка относится исключительно к движению воды через гидравлический корпус и никак не определяет, в какую сторону должен смотреть мотор или табло управления. При сборке узла ориентируются строго по этой стрелке на металле, а не по тому, удобно ли повёрнуты надписи на пластиковой крышке двигателя.

Пластиковую коробку с клеммами или электронную панель управления разворачивают так, как разрешает документация производителя, чтобы в случае подтекания сверху или появления конденсата вода не попала на токоведущие части.

При этом правила «клеммная коробка всегда строго вверх» для всех моделей без исключения не существует — допустимые варианты показаны в паспорте.

Если на вашем насосе клеммная коробка или дисплей после накручивания гаек оказались в неудобном либо запрещённом положении, учтите: поворачивать головную часть (мотор относительно улитки) разрешено не у всех моделей.

Там, где это предусмотрено конструкцией, разворот выполняют только описанным в инструкции способом и только на остановленном, обесточенном узле, не находящемся под давлением.

При выборе позы на трубе проверьте ещё три монтажных условия:

• корпус насоса не должен удерживать на себе вес трубопровода или испытывать изгибающий перекос от криво сведённых труб;
• электронный модуль и корпус двигателя нельзя произвольно укутывать теплоизоляцией, чтобы не нарушить штатное охлаждение;
• от насоса до стены и соседних труб должно оставаться достаточно свободного пространства, чтобы подобраться ключом к накидным гайкам, вынуть агрегат и обслужить электрический модуль с учётом требований инструкции.

Ниже разобрана схема установки циркуляционного насоса для обычного обслуживаемого участка принудительной циркуляции. Рассматривать её как универсальный чертёж для любого котла и любой котельной нельзя: сложные схемы требуют своей обвязки.

В стандартной ветке с принудительным движением воды узел собирают так, чтобы в будущем насос можно было почистить или заменить без резки труб и опорожнения всего дома:

• насос крепят через разъёмные резьбовые соединения (накидные гайки-«американки»). Именно поэтому рекомендуется устанавливать насос там, где к нему круглогодично будет доступ для этого обслуживания;
• на участке до и после насоса должны быть установлены отсечные вентили, если такое отключение допускается схемой вашей котельной. Они позволяют перекрыть короткий участок на время ревизии, но при этом не должны создавать ситуацию, когда работающий котёл оказывается случайно заперт без протока воды;
• для защиты крыльчатки и зазоров ротора от окалины и шлама предусматривают фильтр или грязеотделитель. Его тип и место выбирают по схеме и требованиям оборудования, а направление стрелки на корпусе фильтра и допустимое положение его колбы на трубе обязательно сверяют с инструкцией самого фильтра.

Помните, что закрытые с двух сторон краны отсекают участок от остальной сети, но сами по себе не сбрасывают давление внутри запертого отрезка трубы.

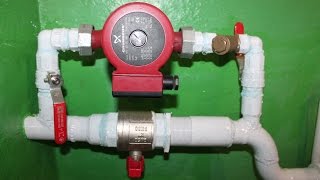

В старых инструкциях часто пишут, что любой циркуляционный насос нужно ставить только на обходную линию — байпас. На деле в обычной системе, рассчитанной исключительно на принудительную циркуляцию, байпас возле насоса по умолчанию не нужен: при отключении электричества вода в тонких трубах со сложной разводкой сама по себе всё равно не пойдёт.

Обходную линию собирают под конкретную инженерную задачу — прежде всего тогда, когда в доме изначально спроектирована и работает естественная (гравитационная) циркуляция и нужно, чтобы при остановке насоса горячая вода могла свободно проходить мимо него самотёком.

Здесь важно не путать две разные классификации. Деление систем на открытые и закрытые говорит о том, связан ли теплоноситель с атмосферой через открытый расширительный бак или работает под избыточным давлением с мембранным баком. А деление на естественную и принудительную циркуляцию описывает то, за счёт чего движется вода — за счёт разницы плотности нагретой и остывшей жидкости или за счёт работы насоса.

Простая врезка байпаса не превращает любую систему в самотечную. Если же обходная линия действительно нужна для сохранения самотёка, её диаметр определяют расчётом конкретной гравитационной схемы, а не по бытовому правилу «возьмите трубу на один размер больше».

Ещё один схемный ориентир касается гидравлики контура: расположение насоса относительно точки подключения расширительного бака влияет на распределение рабочего давления по участкам системы.

Разворачивать здесь полный гидравлический расчёт не требуется, но при сборке нестандартной котельной этот момент обязательно сверяют с проектом.

Когда владельцы дома выбирают, где установить узел и куда ставить насос — на горячую трубу после котла или на возвратную перед ним, в ход часто идут устаревшие мифы.

В действительности допустимы оба варианта: в современной практике нет ни безусловного правила «только на обратку», ни требования ставить насос на подаче в любой ситуации.

Участок выбирают по гидравлической схеме котельной и эксплуатационным ограничениям оборудования: смотрят допустимую рабочую температуру конкретного насоса, требования паспорта котла, наличие свободного места и удобство обслуживания. Выбирать трубу только потому, что она холоднее на ощупь, или потому, что к ней проще подлезть газовым ключом, нельзя.

Подробное сравнение работы на подающей и обратной линии мы уже вынесли по ссылке в первом разделе, поэтому дублировать его здесь не будем.

Механический монтаж циркуляционного насоса требует аккуратности со стыками и строгого соблюдения мер безопасности. Прежде чем переходить к тому, как выполняется монтаж насоса отопления по шагам, зафиксируем главное правило безопасности.

На первом этапе систему переводят в безопасное состояние и готовят место под врезку или замену:

1. Безопасно остановите котёл и действующее насосное оборудование. Обязательно учитывайте инерцию: после отключения горелки или затухания топки котёл ещё некоторое время продолжает отдавать остаточное тепло.
2. Отключите электропитание насоса и примите меры, исключающие его случайный автоматический или ручной запуск во время работы.
3. Дождитесь, пока теплоноситель в трубах и корпус оборудования остынут до безопасной температуры.
4. Если конструкция вашей схемы это допускает и не нарушает безопасность котла, перекройте обслуживаемый участок исправными отсечными кранами.
5. Плавно сбросьте давление на отключённом участке и слейте необходимый объём теплоносителя в подготовленную ёмкость. Сливать воду абсолютно из всей системы дома требуется далеко не всегда: если на узле стоят исправные отсечные краны и есть возможность безопасно сбросить давление локально, достаточно опорожнить только рабочий участок. Однако заранее гарантировать замену без слива нельзя — всё зависит от состояния и схемы вашей запорной арматуры.

Когда участок остыл, обезвожен и давление сброшено, приступают к механической сборке:

6. Ещё раз проверьте монтажную длину насоса и общую длину узла с присоединительными деталями, а также место для инструмента.
7. Подготовьте ответные участки трубопровода строго по технологии материала ваших труб (сталь, полипропилен, металлопластик или медь).
8. Очистите внутренние полости труб и резьбу от металлической стружки, грата, остатков старой подмотки и мусора, а при необходимости выполните предусмотренную промывку участка, чтобы грязь при первом же пуске не попала в ротор.
9. Соберите разъёмные соединения и установите корпус насоса без натяга: агрегат должен свободно вставать между ответными частями, им нельзя принудительно стягивать расходящиеся или несоосные трубы.
10. Выверьте ориентацию: стрелка на гидравлическом корпусе должна смотреть строго по ходу теплоносителя, вал мокророторного насоса должен стоять горизонтально, а электрический модуль — находиться в разрешённом инструкцией положении.
11. Проверьте правильность установки уплотнений и убедитесь, что собранный узел в будущем можно будет так же свободно разобрать.

При сборке узла новички часто совершают ошибку, пытаясь намазать герметиком или намотать уплотнитель абсолютно на каждую резьбу.

На самом деле на узле насоса встречаются два совершенно разных типа стыков, и уплотняют их по-разному:

Соединение с плоской прокладкой (под накидную гайку насоса). Здесь герметичность создаёт плоская эластичная или паронитовая прокладка, которая зажимается между двумя ровными торцами при затягивании накидной гайки.

Сама резьба гайки работает только как стяжной крепёж: наматывать на неё лён, нить или мазать герметик на торец нельзя — это помешает гайке правильно прижать прокладку и может помешать правильной посадке прокладки и затяжке соединения.

Резьба, герметизируемая по виткам (например, вкручивание переходников в краны и муфты). В таком стыке герметичность обеспечивается уплотнением резьбового зазора, а не плоской прокладкой.

Эту резьбу пакуют уплотнительным материалом, который рассчитан на температуру и состав вашего теплоносителя, строго по инструкции производителя этого уплотнителя.

Усилие затяжки гаек и резьбовых элементов контролируют по требованиям изготовителя конкретного соединения — тянуть гайки «до упора через трубу-рычаг» нельзя.

Прежде чем открывать краны и подавать теплоноситель в собранный участок, остановитесь и проведите короткую самопроверку по пяти пунктам:

• ✓ стрелка на корпусе направлена по ходу движения воды в контуре, а ось вала расположена горизонтально;
• ✓ трубы подходят к патрубкам ровно, без перекоса и механического натяга;
• ✓ в разъёмных гайках ровно лежат штатные плоские прокладки, а витковые резьбы уплотнены подходящим материалом;
• ✓ корпус двигателя и электронный модуль не закрыты теплоизоляцией;
• ✓ вокруг насоса сохранён свободный доступ для ключа и рук.

Даже безупречно врезанный насос легко повредить в первые минуты, если включить его в сеть без воды или оставить внутри воздушный пузырь.

Сначала контур и сам насос плавно заполняют разрешённым по паспорту теплоносителем. Включать циркуляционный насос с мокрым ротором «всухую», даже на несколько секунд для проверки вращения, категорически нельзя: без теплоносителя нарушаются смазка и охлаждение подшипников, что может привести к повреждению насоса.

После заполнения участка из рабочей полости насоса и труб обязательно удаляют воздух. Делают это именно тем способом, который предусмотрел изготовитель вашей модели в руководстве по эксплуатации (у одних насосов для этого есть специальная резьбовая пробка на торце, у других — автоматический режим развоздушивания или конструктивный отвод воздуха).

Назначать универсальную процедуру «выкрутите центральный винт на крышке у любого насоса» нельзя: у ряда современных моделей такой пробки нет вовсе либо центральный элемент выполняет другую функцию, и попытка его открутить приведёт к поломке или ожогу.

Перед тем как подавать электропитание на двигатель и запускать циркуляцию, убедитесь в следующем:

• ✓ отсечная арматура до и после насоса полностью открыта, проток через контур свободен;
• ✓ все собранные резьбовые и накидные соединения сухие, подтеканий теплоносителя нет;
• ✓ статическое давление заполнения в системе и параметры опрессовки соответствуют проекту отопления и допустимым пределам установленных компонентов (единой цифры давления «для любого дома» не существует);
• ✓ параметры электропитания и схема управления проверены по документации производителя.

Не пытайтесь самостоятельно разбираться с клеммами, реле или платой котла без соответствующего допуска и квалификации: все вопросы о том, как безопасно выполнить подключение насоса к электричеству и автоматике, подробно разобраны в профильном руководстве.

После пуска начинается первичная регулировка насоса отопления. Выбирайте начальную скорость или режим электронного регулирования не по совету «всем ставят вторую скорость», а по расчётной задаче вашего контура и инструкции к конкретной модели, после чего проконтролируйте фактический прогрев веток.

Переключение насоса на максимальную скорость по умолчанию не делает работу отопления лучше: лишний напор на небалансированной системе часто вызывает свист в термостатических клапанах, но не заменяет нормальную балансировку и диагностику засоров.

Также не оценивайте исправность запущенного насоса только на ощупь: то, что его корпус стал тёплым или горячим от проходящей воды, само по себе не доказывает, что ротор действительно вращается и создаёт нужный проток.

Если после врезки или замены насоса батареи греют неравномерно, появился гул или капли на гайках, не спешите снимать агрегат или бежать за более мощной моделью. Таблица ниже помогает спокойно отделить ошибку монтажа от общих проблем системы.

Помните, что во втором столбце перечислены направления для проверки, а не готовый приговор: подтверждённым диагнозом причина становится только после того, как вы убедились в ней на месте.

Если арматура открыта, воздух спущен и узел собран ровно, но сам агрегат выбивает защиту, клинит, течёт по корпусу или не подаёт признаков жизни, остановитесь и не разбирайте мотор под давлением — поможет профильная диагностика и ремонт циркуляционного насоса.

Перед тем как считать работу законченной, проверьте узел по короткому списку действий, которых при установке нужно избегать:
