Фекальный насос: конструкция и установка в выгребную яму
Фекальный насос — это оборудование, сконструированное для перекачивания загрязненных сред с наличием твердых или волокнистых включений. Он представляет собой одноступенчатый электронасос горизонтального или вертикального исполнения.
Характеристики фекальных насосов могут существенно изменяться в зависимости от концентрации твердых веществ в перекачиваемой жидкости, что должно учитываться при эксплуатации.
В этой статье собрана информация о том как работает фекальный насос, чем он отличается от дренажного и особенности монтажа и подключения к электропитанию.
Устройство и работа
Бытовой фекальный насос применяется для перекачивания засоренной крупными частицами воды, а также канализационных стоков. Вода, которую откачивают эти агрегаты, может содержать удобрения и агрессивные по химическому составу вещества.
Работа фекального насоса основана на принципе действия центробежной силы на перекачиваемую жидкость. Легко понять, как именно происходит перекачивание воды, можно рассмотрев устройство фекального насоса.
Конструктивная схема состоит из двух принципиально отличных частей – гидравлической и электрической.
В гидравлическую часть оборудования входят рабочее колесо, вал, подшипники, корпус и уплотнения. К электрической части относят статор, закрепленный в корпусе и ротор, монтируемый на валу, и само собой кабеля питания.
Принцип работы состоит в следующем: центробежный агрегат помещают в перекачиваемую воду, затем подключают электропитание.
Двигатель приводит в движение крыльчатку, которая начинает вращаться. Создается центробежная сила и жидкость отбрасывается к стенкам улитки.
На входе в рабочее колесо образуется область пониженного давления, и вода засасывается через патрубок в фекальный насос. На выходе из рабочего колеса давление повышается, и перекачиваемая жидкость выталкивается в напорную магистраль. Так обеспечивается перекачивание жидкости.
При этом следует помнить, что оборудование, в том числе и двигатель охлаждается перекачиваемой водой, поэтому долговременная работа “на сухую” может привести к перегреву и поломкам.
Для обеспечения возможности работать с сильно загрязненными стоками на большинстве моделей оборудования этого типа предусмотрена установка специального режущего механизма, который доводит фекальные отходы до состояния однородной массы. Такой механизм называется измельчителем (или ножами).
Фекальные насосы делятся на поверхностные и погружные:
Погружные модели монтируется на дно резервуара и работают обычно в автоматическом режиме. Включение и выключение такого оборудования происходит при помощи поплавкового переключателя.
В случае использования поверхностного электронасоса для фекальных вод, в перекачиваемую среду опускается только шланг, подсоединенный к входному патрубку агрегата. Само оборудование находится на поверхности. Такие модели нашли широкое применение в частном доме или на даче.
Кроме этого, оборудование подразделяется на бытовые и промышленные модели.
Бытовые фекальные насосы используются для откачивания грязной воды с участка частного дома. Он используется для откачки воды из бассейна, подвала, погреба или другого водоема. При выборе такого аппарата важно учесть спектр его работы.
Агрегаты промышленного исполнения используются в деятельности заводов различных направлений – это могут быть насосы для промышленных стоков, для перекачивания бумажных масс, грунтовые и другие модели.
Чем отличаются фекальные насосы от дренажных
С первого взгляда может показаться, что эти два типа агрегатов выполняют одну и туже функцию, но рассмотрев конструкцию и область работы каждого электронасоса Вы найдёте множество отличий.
Первое чем отличаются фекальные насосы является значительная ширина проходного сечения проточной части, обусловленная размером твердых частиц в перекачиваемой жидкости.
Специальная форма проточной части, выбираемая обычно из условия обеспечения равномерного износа, обуславливает, как правило, более низкое значение КПД по сравнению с КПД насосов для чистой воды.
Оборудования этого типа работает с агрессивной средой, которой являются стоки канализации, поэму корпус таких аппаратов должен быть изготовлен из материала стойкого к перекачиваемой среде. Такими материалами являются нержавеющие стали, чугуны и некоторые виды пластика.
Основные преимущества фекального насоса для откачки канализации:
Возможность перекачки жидкостей с примесями фракции до 80 мм. Кроме того, они могут вполне заменить обычные бытовые насосы при равенстве напорных и расходных характеристик.
Значительный рабочий ресурс, обеспеченный применением при производстве материалов стойких к коррозии и агрессивным веществам.
Работа в погруженном состоянии обеспечивает лучшее охлаждение электрической части установки, что обеспечивает ее долговечность.
Канализационные насосы являются самозаполняемыми, предварительная заливка перед пуском не требуется.
Возможность работы и в автоматическом режиме, и при ручном управлении.
Обеспечивают подъем фекальных масс на высоту до 30 метров и более, отличаются высокой производительностью.
Применение канализационных насосов с измельчителем позволяет сэкономить на прокладке напорных трубопроводов, вполне достаточно магистрали диаметром до 50 мм.
Чтобы правильно подобрать фекальный насос необходимо обратить внимание на некоторые наиболее важные характеристики:
рабочая глубина для оборудования;- расстояние от места всасывания до точки, в которую транспортируется сток;
- производительность – объем жидкости, которую необходимо перекачивать, скорость перекачки, которая измеряется м3/ч или л/мин;
- размер встречающихся в стоке твердых включений;
- размер по окружности стoчной трубы, проводящей в сeптик стоки;
- условия эксплуатации устройства..
Монтаж и подключение
Установка фекального насоса для частного дома или дачи может производиться как мобильно, так и стационарно. В каждом конкретном случае следует предпринять меры для защиты оборудования.
Следует помнить, что всасывающий патрубок расположен внизу корпуса, т.е. насос забирает воду из-под себя, поэтому установка на нетвердом основании, например в ил приведет к быстрому засорению и поломке. О том как этого избежать описано в стационарном способе монтажа.
Вариант 1 - стационарная установка фекального насоса в выгребную яму предусматривает постоянное размещение оборудования на дне резервуара. В этом случае на дно ямы устанавливается жесткая площадка (например, из кирпича или стальной конструкции) к которой крепится оборудование. К напорному патрубку подсоединяются трубы, по которым производится перемещение жидкости.
Вариант 2 – мобильный монтаж фекального насоса, например в колодце, используется в подавляющем большинстве случаев. Оборудование на цепи или тросе опускается на дно ямы. Когда содержимое ямы откачано аппарат отключают от питания, вынимают из ямы, моют, сушат и помещают в подсобное помещение до следующего раза. В этом случае необходимо использовать датчик уровня, например поплавковый выключатель, чтобы избежать перегрева агрегата.
После того как Вы определитесь с вариантом монтажа следует подключить напорный трубопровод. В качестве такого трубопровода может выступать гибкий шланг или ПВХ труба необходимого диаметра (например, 63 или 75 миллиметров).
Для исключения обратного тока перекачиваемой жидкости на напорном патрубке устанавливается обратный клапан.
Специалисты по установке оборудования рекомендуют производить подключение фекального насоса к электропитанию через электрощит с использованием УЗО, а для контроля включения выключения использовать поплавковый выключатель, о котором написано ниже.
Поплавок фекального насоса
Поплавковый выключатель на сегодняшний день всё чаще становится неотъемлемым атрибутом фекального насоса. Такие модели покупаются наряду с безпоплавковыми.
Использование поплавка позволяет избежать перелива и переполнения резервуара и обеспечить работу оборудования в автоматическом режиме.
Конструктивно такой выключатель представляет собой пластиковую коробку, внутри которой расположен электрический переключатель и стальной шарик.
Принцип работы такого нехитрого устройства заключен в изменении положения поплавка в зависимости от уровня воды в резервуаре. Например, когда резервуар заполнен перекачиваемой средой и поплавок находится в верхнем положении – стальной шарик замыкает электрические контакты и автоматика включает насос.
По мере того как понижается уровень воды в резервуаре и меняется положение поплавка, железный шарик меняет свое положение, контакты размыкаются и электронасос отключается.

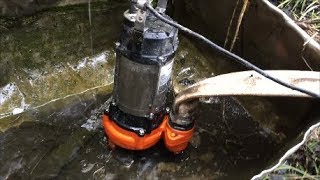

Откачка выгребных ям
Выгребная яма представляет собой накопительную емкость, в которой собираются различные стоки, в том числе канализационные. По мере наполнения такую емкость необходимо опорожнить.
Одним из решений для опорожнения выгребной ямы является заказ машины для ассенизации - выкачки скопившихся нечистот. Но можно обойтись и собственными силами - используя фекальный насос с измельчителем для утилизации отходов. Ведь ключевой особенностью агрегата, помимо откачки, является измельчение попадающих в канализацию предметов.
Кроме того, предприятия, использующие производство и реализацию продуктов питания, зачатую сталкиваются с ситуацией засора канализации. Именно на таких производствах производится установка фекального насоса с измельчителем.
Откачка выгребных ям фекальным насосом производится в следующей последовательности:
- Шаг 1: К напорному патрубку подключается рукав или пластиковый трубопровод.
- Шаг 2: К ручке на крышке фекального насоса крепится трос или цепь необходимой длины.
- Шаг 3: Устанавливается линия электропитания. В большинстве случаев кабель электропитания крепится непосредственно к тросу.
- Шаг 4: Оборудование опускается в резервуар на необходимую глубину.
- Шаг 5: По завершении работы, когда яма для фекального насоса опорожнена, оборудование извлекается, промывается и помещается на хранение.
При использовании этого типа оборудования необходимо помнить, что фекальный насос с измельчителем нуждается в регулярной профилактической очистке от различный загрязняющих механических частиц.
Поэтому в случает, когда оборудование постоянно находится в выгребной яме, рекомендуется не реже одного раза в три месяца вынимать его для очистки.
