Современные типы компрессоров: поршневые, воздушные, винтовые

Назначение каждого типа компрессоров состоит в сжатии газов и перемещении их к потребителям по трубопроводным системам.

Другими словами компрессор — это оборудование, назначение которого состоит в повышении давления (за счет сжатия) и перемещении газообразных веществ.

Компрессорные машины и установки, применяемые для отсасывания газа из емкостей с вакуумом, сжимающие газ до атмосферного или несколько большего давления, называют вакуум-насосами.

Основными величинами (параметрами), характеризующими работу компрессора, являются объемная подача, начальное давление и конечное давление, частота вращения и мощность на валу компрессора.

Поршневой тип компрессора

Основными элементами поршневого типа компрессоров являются рабочий цилиндр и поршень, а так же всасывающий и нагнетательный клапаны, расположенные в крышке цилиндра.

Поршневой тип компрессора характерен возвратно-поступательном движении поршня, при этом осуществляются фазы процесса: расширение, всасывание, сжатие и выталкивание.

Способ действия поршневого компрессора, основанный на вытеснении газа поршнем, позволяет строить конструкции с малым диаметром и ходом поршня, развивающие высокое давление при относительно малой подаче.

На рабочей камере такого оборудования устанавливается обратный клапан, препятствующий обратному движения газа.

Недостатком этого типа оборудования являются высокий шум и вибрация при работе.

Основные типы воздушных компрессоров

В современные типы компрессоров воздушных установок входят роторный, центробежный и осевой агрегаты.

Роторный компрессор

При вращении массивного ротора 2, в продольных пазах которого могут свободно перемещаться стальные пластины 3, газ захватывается в межлопастные пространства, переносится от всасывающего патрубка 4 к напорному 5 и вытесняется в трубопровод.

Вал роторного компрессора может соединяться с валом приводного двигателя непосредственно, без редуктора. Это способствует малому весу установки.

Центробежный компрессор

Принцип действия этого компрессора похож на принцип работы центробежного насоса.

Вал центробежного компрессора соединяется с валом приводного двигателя (электродвигателя) напрямую или через механическую передачу, передающую частоту вращения вала компрессора. Этим достигается уменьшение размеров компрессора, снижается его масса и стоимость.

Осевой компрессор

На рисунке обозначено:

• 1 - рабочие лопасти;
• 2 - ротор;
• 3 - направляющие лопасти.

Конструкция состоит из массивного ротора с несколькими венцами рабочих лопастей и корпуса, несущего венцы неподвижно направляющих лопастей.

Газ всасывается в приемочный патрубок и, двигаясь в осевом направлении, сжимается последовательно в лопастных ступенях компрессора.

Через напорный патрубок вытесняется в трубопровод, ведущий к потребителям. Привод осевых компрессоров – от электродвигателей, паровых и газовых турбин.

Винтовой тип компрессоров

Компрессор винтового типа выделяется надежностью и большим ресурсом работы при низких значениях уровня шума и вибрации.

Принцип работы такого оборудования основывается на вращении двух винтов – роторов. Ротора вращаются друг навстречу другу. При вращении винтов создаются области разряжения, в которые всасывается воздух. Воздух проходит через входной фильтр – происходит очищение, смешивание с маслом, охлаждение.

Полученная смесь следует за движением винтов. Затем отделитель сепарирует масло от воздуха, который выходит из компрессора под давлением.

Винтовой компрессор не требует постоянного обслуживания, он быстро монтируется на раму без специально обустроенного фундамента.

Кроме того к преимуществам таких агрегатов относится небольшой вес, компактные размеры, долговечность и высокая надежность.

Область применения и классификация

В промышленности компрессорное оборудование начали использовать с середины девятнадцатого века. Сначала они появились в Европе, а затем и в России.

Если компрессор соединить с приводом и каким-то дополнительным оборудованием, например газоохладителем, то получится компрессорная установка.

Многие виды компрессорных установок находят применение в технологических процессах в химической, нефтехимической, газовой сфере, в металлургии и пищевой промышленности и во многих других областях, вплоть до бытовой – например автомобильный компрессор.

Компрессоры монтируются как стационарно, так и в состав передвижных установок – прицепов.

Основные типы компрессоров:

• Газовые – используются для сжатия газа или смеси газов. В зависимости от используемого газа они бывают кислородные, аммиачные, водородные и т.д.
• Воздушные – используются для сжатия воздуха.
• Циркуляционные – необходимы для обеспечения циркуляции газа в замкнутом технологическом процессе.
• Многоцелевые – используются для попеременного сжатия различных газов.

Кроме того современные типы компрессорных установок, принято разделять по следующим параметрам: По типу привода.Компрессоры могут работать с электродвигателем или с двигателями внутреннего сгорания. Соответственно, они бывают с прямой передачей (коаксиальные) и с ременным приводом. Коаксиальный компрессор выигрывает благодаря доступной цене и покупается для работы на даче в гараже и т.д., поскольку давление воздуха, выдаваемое аппаратом, не превышает 0,8 МПа.

По системе охлаждения. Бывает с жидкостное и воздушное охлаждение, либо вообще без охлаждения.

По условиям эксплуатации. Компрессоры могут быть стационарными, работающими только в помещении от электросети, или передвижными (переносными), которые работают на открытом воздухе и/или при низких температурах.

По давлению. По давлению такое оборудование подразделяется на четыре группы. Агрегаты низкого давления (0,15-1,2 МПа) используются в составе установок для сжатия газов (воздуха). Устройства среднего давления (1,2-10 МПа) применяются для разделения, транспортировки и сжижения газов в нефтеперерабатывающей, газовой и химической промышленности. Аппараты высокого давления (10-100 МПа) и сверхвысокого давления (свыше 100 МПа) используются в установках для синтеза газов.

По производительности. Производительность агрегата напрямую зависит от конструкционных параметров, таких как скорость вращения вала, диаметр цилиндра, длина хода поршня. По производительности принято разделять аппараты на 3 категории: малая – до 10 м³/мин; средняя – от 10 до 100 м³/мин; большая – свыше 100 м³/мин.

Для работы этого типа оборудования необходим двигатель. Основные типы приводов компрессоров и установок:

Электродвигатель или электропривод – устанавливается на оборудование небольшой мощности. Асинхронные двигатели устанавливаются на модели мощностью до 1000 кВт, синхронный привод устанавливается на оборудование мощностью до 6300 кВт.

Газотурбинный привод – в этом случае в качестве источника энергии используется газовая турбина. Устанавливается, когда несколько компрессоров установлены на одной станине и объединены одним коленчатым валом.

ДВС привод. В качестве привода используется двигатель внутреннего сгорания. Такой привод устанавливается на передвижные установки.

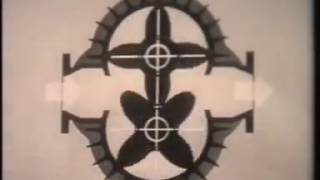

Видео: основные типы компрессоров

В соответствии со способом действия компрессоры можно разделить на три основные группы: объемные, лопастные и струйные.

При классификации по конструктивному признаку объемные типы компрессоров подразделяются на поршневые и роторные, а лопастные – на центробежные и осевые. Возможно также разделение на группы в зависимости от рода перемещаемого газа, вида привода, назначения компрессора.
