Сальниковая набивка: типы, как её выбрать и заменить сальники

Сальниковая набивка – это самый популярный тип уплотнений не только центробежных насосов и арматуры, но и многого другого оборудования.

Уплотнение этого типа представляет собой шнур круглого или квадратного сечения, пропитанный каким либо материалом, например асбестом или графитом. Сальники центробежных насосов необходимы для того, чтобы исключить, а скорее уменьшить протечки жидкости из рабочей камеры оборудования.

Сальниковые уплотнения, в отличии от торцовых, не являются герметичными. Для поддержания их в рабочем состоянии необходимо обеспечить минимальную протечку для смачивания.

Типы набивок

На сегодняшний в день в свободной продаже представлено огромное количество разнообразных сальниковых набивок, которые различаются друг от друга:

• по плетению – сквозные и комбинированные;
• по структуре – армированные и неармированные;
• по составу – асбестовые (и безасбестовые), графитовые и фторопластовые.

Асбестовые сальниковые набивки

Уплотнения этого типа применяются в оборудовании, которое работает с агрессивными средами, а так же при повышенных температурах и давлении. Материал выдерживает температуру до 250°С и давление до 2,5 МПа (25 атм).

Рабочая среда: нейтральная, агрессивная, нефтепродукты, газообразная и пар. Используется в центробежных насоса и арматуре.

Марки:

• АП-31 - асбестовая Плетеная пропитанная антифрикционным жировым составом)
• АПР-31 - Асбестовая с ПРоволокой пропитанная антифрикционным составом
• АГИ - Асбестовая проклеенная с Графитом Ингибированная
• АПРПП - Асбестовая с латунной ПРоволокой Прорезиненная Пропитанная антифрикционным составом и графитированная
• АПРПС - Асбестовая с латунной ПРоволокой Прорезиненная Сухая и графитированная
• АС - Асбестовая Cухая плетеная
• АФТ - Асбестовая пропитанная эмульсией Фторопласта и Тальком

Безасбестовые сальниковые набивки

Уплотнения этого типа применяют для арматуры и насосов, работающих под давлением не выше 20 Мпа (200 Атм) и температурой до 100°С. Рабочая среда: газ, пар, минеральные масла, нефтяное топливо, промышленная вода.

Марка:

• ХБП-31 – хлопчатобумажная с масляной и графитовой пропиткой

Фторопластовые

Набивки этого типа не только эластичные, но и стойкие к агрессивным средам. Ограничения использования таких набивок состоит в том, что их запрещается использовать в средах с содержанием хлора.

Область применения: фармацевтическая, нефтяная и химическая промышленности.

Графитовые

Графитовые сальниковые набивки характеризуются высокой упругостью и хорошей пластичностью при обжатии. Они имеют низкий коэффициент трения и высокую теплопроводность, что практически исключает коррозионный и механический износ рабочей поверхности валов насосного оборудования и штоков арматуры.

Ограничения таких уплотнения состоит в том, что их не рекомендуется использовать в средах с высокой концентрацией азотных, хлористых и хромсодержащих соединений.

Графитовые набивки способны работать при температуре до 650°С в различных рабочих средах среди которых: тяжелые и легкие горячие нефтепродукты и продукты нефтегазовой переработки, вода, углеводороды, смазочное и термальное масло, органические растворители, криогенные жидкости и другие.

Подбор необходимой сальниковой набивки

Переходя к подбору необходимой Вам сальниковой набивки необходимо определиться с назначением и областью использования оборудования.

Материал, из которого будет выполнена набивка сальников, должен обеспечить необходимую герметичность, не приводить к появлению коррозии на корпусе оборудования, а также прослужить как можно дольше.

Уплотнение должно подходить к среде в которой его планируется использовать. Например если насос перекачивает агрессивные среды (щелочи и кислоты), то основа сальника должна быть кислото- и щелочестойкой. Аналогичное требование распространяется на углеводы (бензин, жиры, масла).

Неправильно подобранная набивка сальника может привести к разгерметизации, аварии, потере реагентов и так далее.

С другой стороны обратите внимание на температуру и давление, на которые рассчитан материал уплотнения. Например, процесс транспортирования нефти осуществляется при высоких температурах. Разгерметизация в этом случае может привести к ухудшению состава нефти, воспламенению, выделению паров наружу и даже взрыву.

Набивка сальников насосов должна быть устойчива к вибрации, а ещё должна обладать высоким запасом прочности к истиранию. С этой целью их дополняют различными компонентами, например, фторопластом.

Замена сальниковой набивки

Инструкция по замене сальников центробежного насоса состоит из 3 этапов.

1. Удаление отработавшей сальниковой набивки

Первый шаг состоит в извлечении отработавшей свой срок сальниковой набивки.

Затем необходимо очистить посадочное место от загрязнений и проверить вал и нажимную гайку на наличие повреждений, сколов, деформации и коррозии.

При неудовлетворительных результатах проверки изношенные детали так же необходимо заменить.

2. Подготовка новой сальниковой набивки

На этом этапе необходимо подобрать типа набивки исходя из условий эксплуатации оборудования (советы по подбору в разделе “Подбор необходимой сальниковой набивки” этой статьи).

Сечение будущей набивки (S) определяется по следующей формуле:

S = (D_камеры - D_вала ) /2

где

• D_камеры - диаметр сальниковой камеры;
• D_вала - диаметр вала.

Подобрав материал и сечение и закупив набивку её необходимо нарезать на кольца. Для определения длины кольца используют формулу

L = (d + S) × π × 1,07

где

• d - диаметр вала;
• S - размер набивки;
• 1,07 - поправочный коэффициент.

Внимание! Запрещено расплющивать сальниковую набивку для придания ей требуемого размера.

Нарезанные заготовки рекомендуется намотать на заготовку, диаметр которой равен диаметру вала оборудования. Края заготовок рекомендуется подрезать под углом 450 и скрепить.

3. Замена сальников на центробежных насосах

Кольца новой сальниковой набивки устанавливаются по очереди таким образом, чтобы разрезы были смещены на угол в 90°.

Установленные кольца прижимаются нажимной гайкой или грундбуксой. Перекосы при обжатии недопустимы.

Проверка установки сальниковой набивки

После установки сальниковой набивки необходимо включить насос в работу и проверить наличие течей. При нагреве и намокании во время работы оборудования набивка увеличивается в размере.

Если течи нет, то нажимную гайку немного ослабляют. Гайку регулируют до тех пор, пока не установится протечка не более 3-4 капель в минуту.

Внимание! Чтобы снизить износ новой набивки от трения, нажимную гайку (сальник) изначально сильно не затягивают. Если гайка будет затянута очень сильно, то это может привести к перегреву, затвердеванию набивки и потери эластичности в месте её соприкосновения с валом. Проблема в этом случае заключается в том, что затвердевшая набивка может привести к повреждению вала насоса.

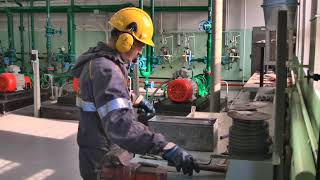

Видео: замена сальников на центробежных насосах

В этом разделе мы подготовили для Вас фрагмент учебного фильма по замене сальниковой набивки насоса.

Дальнейшая эксплуатация набивок зависит от правильно подобранной марки, её структуры и состава. В качестве материалов выступают как натуральные, так и искусственные компоненты, которые в большинстве марок дополнительно пропитывают различными составами.

Выбор пропитки зависит от назначения и условий применения, таких как рабочая температура, давление и нагрузки.
