Что такое ротор насоса

Ротор насоса это отдельная сборочная единица, которая в значительной мере определяет экономичность, надежность и долговечность работы насоса.

Базовой деталью ротора циркуляционного насоса является вал, на котором установлено рабочее колесо, защитные втулки, уплотнение, детали гидравлического разгрузочного устройства, полумуфта и другие мелкие детали, закрепленные на валу.

На конце ротора, закреплено рабочее колесо, которое фиксируется от смещения в осевом направлении гайкой или обтекателем (в зависимости от типа и конструкции насоса).

На сегодняшний день центробежное оборудование выпускается в двух исполнениях — насос с мокрым ротором или с сухим. Независимо от конструкции эти агрегаты созданы для обеспечения бесперебойного движения жидкой среды.

Насос с мокрым ротором

Разбираться в плюсах и минусах каждого из двух вариантов конструкции начнем по порядку.

Насос с мокрым ротором - это центробежный агрегат, в котором рабочая среда движется в полости между ротором и статором. В этом случая во избежание замыкания ротор и статор защищают специальными цилиндрами (рубашками) из нержавеющей стали. Рабочая среда в этом случае смазывает поверхности трущихся частей насоса, такие как подшипники и одновременно охлаждает их.

К преимуществам насоса с мокрым ротором относится высокая надежность, такие насосы практически бесшумны и обладают большим сроком службы.

К недостаткам таких насоса с мокрым ротором следует отнести невысокий КПД, в среднем до 50%, который падает следствии большого количества перегородок между ротором и статором. Небольшой КПД приводит к повышенному расходу электроэнергии.

Насос с сухим ротором

В насосах с сухим ротором контакт ротора с рабочей средой отсутствует. Между двигателем и рабочей средой устанавливают подвижные герметичные - торцевые уплотнения или негерметичные – сальниковые уплотнения.

К преимуществам насоса с сухим ротором относится высокий КПД, до 80%, а следовательно сравнительно небольшие затраты энергии.

К недостаткам насоса с сухим ротором относится высокий уровень шума, поэтому такие насосы устанавливают в отдельных звуко-изолированных помещениях.

Современные насосы с мокрым и сухим ротором.

В настоящее время много производителей как зарубежных, так и “отечественных” предоставляют циркуляционные насосы с мокрым и сухим типом ротора. Такие насосы используются в большинстве случаев для монтажа в системы отопления и кондиционирования.

Насосы способны перекачивать среду с температурой до 110 градусов цельсия, при давлении до 10 атм.

Материал корпуса насосов чугун. Насосы выполняются как в односкоростном, так и в многоскоростном вариантах исполнения и обладают низким уровнем шума.

Для обеспечения отопления дома используются циркуляционные насосы с мокрым ротором.

Особой популярностью пользуются насосы с мокрым ротором wilo серии Star-RS, TOP-RL, и др.

И насосы с мокрым ротором Grundfos серии ALPHA2, ALPHA3 и др.

Но такие насосы помимо компактных размеров и небольшой мощности всё же не способны отапливать по настоящему большие помещения.

Для этого требуются, например насосы с сухим ротором wilo серии ВL. Или насосы с сухим ротором grundfos серии TP.

Стоит ли устанавливать такие насосы?

Стоит ли покупать насос с мокрым ротором или насос с сухим ротором? Такой вопрос может возникнуть у любого человека, который задумается о создании бесперебойной циркуляции теплоносителя в системе отопления коттеджа или частного дома.

При работе каждый из насосов с любым типом ротора заставляет перемещаться жидкость по трубам. В результате такого воздействия Вы получаете:

• постоянную температуру радиаторов отопления в любой точке Вашего дома;
• удаление воздушных пробок из трубопроводной системы, а как следствие исключение гидравлических ударов;
• экономия бюджета и электроэнергии на подогрев теплоносителя.

Конструкция и материалы ротора насоса

В большом разнообразии насосного оборудования на роторы разных по типу и назначению насосов может устанавливаться одно или несколько рабочих колес. Устройство насоса с одним рабочим колесом называют одноступенчатым, если колес установлено несколько, то насос является многоступенчатым.

Если рабочее колесо и привод электродвигателя установлены на одном (общем) валу, то такой тип насосов называют консольными.

В промышленном исполнении наиболее часто встречаются варианты, когда вал насоса и вал двигателя соединены полумуфтами, которые крепятся между собой стальными прорезиненными цилиндрами/винтами - “пальцами”.

Большинство деталей ротора посажены на вал на шпонках. Детали, устанавливаемые без шпоночного соединения, должны быть надежно закреплены от проворачивания.

Отсутствие шума и вибрации при работе насоса осуществляется благодаря балансировке роторной сборки. Выполнение этого требования осуществляется за счет тщательной статической балансировки отдельных деталей ротора и последующей динамической (при вращении) балансировки собранного ротора.

Наиболее подходящая конструкция ротора насоса для обеспечения уравновешенности – неразборная. Неразборной называется конструкция при которой рабочее колесо посажено на вал с натягом.

Натяг колеса на ротор циркуляционного насоса обеспечивают подогревом рабочего колеса или охлаждением ротора.

В подавляющем большинстве насосов при частоте вращения до 3000 об/мин применяют разборную конструкцию ротора, в которой колесо посажено на вал по подвижной посадке на шпонки. Рабочее колесо в таком случае, устанавливают по скользящей или плотной посадке, что обеспечивает минимально возможные зазоры.

Материал ротора насоса

Наиболее распространенным материалом для вала ротора насоса является углеродистая сталь марок 35 и 45, а так же конструкционная легированная сталь 40Х или 40 ХН. Для коррозионно опасных жидкостей применяют валы из нержавеющей стали 3Х13.

В случае, если конструкция насоса требует применения подшипников скольжения с баббитовой заливкой, на шейки вала следует насадить защитные втулки из углеродистой стали, так как нержавеющая сталь способна образовывать задиры.

Защитные втулки либо навинчивают на вал, либо поджимают в осевом направлении круглыми гайками. Направление резьбы необходимо выбирать с учетом направления вращения вала для исключения самоотвинчивания при работе.

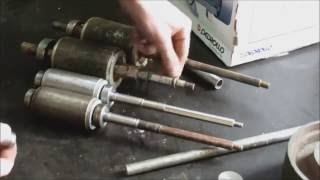

Видео по теме
