Радиаторам для нормальной работы нужна довольно горячая вода, а вот трубы тёплого пола нельзя нагревать сильно — по такому полу будет некомфортно ходить, да и стяжка может пострадать.
Возникает вопрос: если и батареи, и пол питаются от одного котла, как направить в петли пола не кипяток, а уже остывшую воду?
Эту задачу решает насосно-смесительный узел. Он берёт горячую воду от котла, подмешивает к ней часть остывшей воды, которая уже прошла через пол, и отправляет готовую смесь нужной температуры в коллектор.
Но нужен ли такой узел именно вашей системе — зависит не от факта наличия тёплого пола, а от того, как устроено отопление в доме.
Если в доме есть и радиаторы, и водяной тёплый пол, для пола обычно ставят насосно-смесительный узел. Регулирующий клапан дозирует подачу горячего теплоносителя от котла, к нему подмешивается остывшая вода из обратки, а встроенный насос гоняет эту смесь по трубам пола. Если же дом отапливается только тёплым полом, и котёл сам умеет держать нужную невысокую температуру, отдельный узел может не понадобиться.
Ниже разберём, когда без узла не обойтись, из чего он состоит, как читать его схему и что проверять, если пол почему-то не греет.
- Когда нужен насосно-смесительный узел
- Из чего состоит насосно-смесительный узел
- Как работает насосно-смесительный узел
- Схема насосно-смесительного узла для тёплого пола
- Как выбрать готовый узел для коллектора

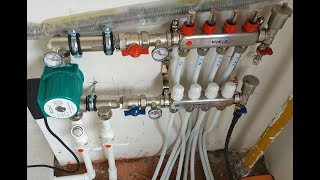

- Подключение насосно-смесительного узла
- Если узел работает неправильно
- Частые ошибки
- Часто задаваемые вопросы
- Краткий алгоритм проверки схемы
Когда нужен насосно-смесительный узел
Решение по умолчанию
Если тёплый пол работает в одной системе с горячими радиаторами, для него ставят насосно-смесительный узел.
Узел точно нужен, если:
- в доме есть ветки отопления, которым нужна разная температура воды;
- котёл греет воду сразу для всех и не умеет выдавать отдельный прохладный поток специально для пола;
- к коллектору подключено несколько петель тёплого пола;
- трубам в полу нужна своя, независимая от радиаторов циркуляция.
В этом случае клапан узла будет забирать от котла ровно столько тепла, сколько нужно, а насос — обеспечивать ровное движение воды по петлям.
Когда отдельный узел может не понадобиться
Узел обязателен не всегда.
Без него можно обойтись, если:
- весь дом отапливается только тёплым полом, и котёл сам настроен на подачу невысокой температуры (например, 35–40 °C);
- температурой управляет сложная автоматика котельной, которая сама готовит воду нужного градуса до того, как она пойдёт к коллекторам;
- сделана всего одна короткая петля (например, только в ванной), для которой по проекту установлен специальный ограничитель температуры обратного потока.
Площадь комнаты или длина труб сами по себе не отменяют необходимость узла. Всё решает температурная схема системы.
Узел нужен не из-за большого метража тёплого пола, а из-за разницы температур. Если котёл уже выдаёт комфортную для пола температуру и других горячих контуров нет, отдельный подмес не требуется.
Основное отличие смесительного узла от коллектора
Коллектор (гребёнка) просто раздаёт готовую воду по трубам в комнатах и собирает её обратно. Он не умеет менять температуру.
Смесительный узел решает другую задачу — он готовит воду нужной температуры до того, как она попадёт в коллектор. На практике они часто продаются и монтируются вместе, как единый блок, но функции у них разные.
Смесительный узел, который также называют узлом подмеса, готовит воду нужной температуры до её поступления в коллектор.
Из чего состоит насосно-смесительный узел
Начинка узла зависит от его модели. Ниже — основные детали, которые встречаются чаще всего.
Циркуляционный насос
Насос заставляет воду двигаться через сам узел, коллектор и трубы в полу (это называется вторичным контуром). Он не смешивает воду и не управляет её температурой. Его задача — только циркуляция.
Подробно о том, как рассчитать для него напор и расход, мы рассказали в статье как выбрать насос для тёплого пола.
Регулирующий клапан и термостатическая головка или привод
Это «мозг» узла. Клапан дозирует порции горячей воды от котла. А управляет этим клапаном термостатическая термоголовка или электронный сервопривод.
Термостатическая головка реагирует через свой термочувствительный элемент, а электронный привод получает команды от контроллера. При снижении температуры клапан открывается сильнее, при повышении — прикрывается.
Байпас, балансировочная и перепускная арматура
Эти детали часто путают, хотя работают они по-разному:
- балансировочный клапан помогает ограничить поток, чтобы вода не шла по пути наименьшего сопротивления;
- перепускной клапан открывает дополнительный путь для циркуляции при росте перепада давления, например когда автоматика закрывает петли, его нельзя путать с предохранительным клапаном, который защищает систему от избыточного давления;
- байпас (линия подмеса) — это трубка или канал, по которому остывшая вода возвращается к клапану для смешивания.
Уточнение: В рассматриваемой схеме байпас выполняет функцию линии подмеса, по которой часть обратного теплоносителя возвращается к точке смешения. В каждом конкретном узле назначение байпаса необходимо проверить по схеме производителя.
Если на узле есть байпас или балансировочный клапан, их нельзя крутить наугад — настройку делают строго по проекту и паспорту изделия.
Датчики, термометры, запорная арматура и соединения
Температурный датчик или выносной термочувствительный элемент контролирует воду после смешивания. В зависимости от конструкции он воздействует на термостатическую головку либо передаёт сигнал контроллеру, управляющему приводом клапана.
Запорные краны позволяют перекрыть узел для ремонта, не сливая воду из всего дома.
Как работает насосно-смесительный узел
Путь горячего теплоносителя
Котёл подаёт горячую воду (например, 70 °C). Регулирующий клапан в узле впускает внутрь лишь небольшую часть этого кипятка — ровно столько, чтобы подогреть пол до заданных значений.
Это только условный пример движения потоков, а не универсальные настройки: расчётные температуры определяются проектом и ограничениями котла, трубы, стяжки и напольного покрытия.
Подмес обратного теплоносителя
В это же время из обратного коллектора (откуда вода возвращается из пола уже остывшей, например, до 30 °C) часть потока идёт к клапану. Там остывшая вода встречается с порцией кипятка от котла.
Они смешиваются, и получается вода нужной температуры (например, 35 °C). Насос просто проталкивает эту смесь дальше.
Циркуляция через коллектор и петли
Готовая смесь идёт в подающий коллектор, расходится по трубам в стяжке, отдаёт тепло комнатам и возвращается обратно.
Та остывшая вода, которая не пошла на подмес, отправляется обратно к котлу, чтобы нагреться заново.
Что происходит при изменении температуры и расхода
Если пол нагрелся и датчик видит, что вода стала слишком тёплой, он даёт команду прикрыть клапан. Поступление кипятка от котла уменьшается или прекращается.
Но насос продолжает работать: он гоняет уже остывающую воду по кругу через линию подмеса, пока пол снова не потребует тепла.
Схема насосно-смесительного узла для тёплого пола
Схема обвязки насосно-смесительного узла зависит от конструкции клапана и готового модуля, но в любой схеме можно выделить первичный и вторичный контуры.
Как читать схему движения потоков
Чтобы понять схему любого узла, найдите четыре главные точки подключения:
- вход горячей воды от котла;
- возврат остывшей воды к котлу;
- выход готовой смеси в подающий коллектор пола;
- возврат воды из коллектора обратно в узел.
Вода должна двигаться по логичному кольцу: из узла в коллектор, оттуда в петли пола, и назад в узел.
Упрощённое сравнение: в схеме с двухходовым клапаном горячий теплоноситель дозируется перед отдельной точкой смешения, а в схеме с трёхходовым клапаном потоки смешиваются внутри клапана. Назначение портов конкретного изделия проверяют по его паспорту.
Узел с двухходовым регулирующим клапаном
Здесь клапан стоит только на входе горячей воды от котла. Он работает как простой краник: либо пускает кипяток, либо прикрывает его.
А вода в самом контуре тёплого пола постоянно циркулирует через открытую линию подмеса.
Узел с трёхходовым регулирующим клапаном
Трёхходовой клапан сложнее — у него три точки подключения. Внутри него потоки могут смешиваться или разделяться.
Как именно он работает, зависит от того, что написано в его паспорте, а не от того, как он выглядит внешне.
Не переносите схему сборки с одного узла на другой, даже если они выглядят похоже. У них может быть разное направление потоков и логика работы клапана. Всегда сверяйтесь с инструкцией к вашей модели.
Как выбрать готовый узел для коллектора
Прежде чем покупать узел «по размеру резьбы», соберите информацию о вашей системе:
- какую температуру выдаёт котёл;
- есть ли в доме радиаторы;
- какая температура пола заложена в проекте;
- сколько петель будет подключено к коллектору;
- как вы планируете управлять теплом (вручную термоголовкой или погодозависимой автоматикой).
Температурный режим и способ регулирования
Узел должен уметь поддерживать температуру, нужную именно вашему проекту.
Нет единой цифры для всех домов: температура зависит от толщины стяжки, шага труб и финишного покрытия (плитка требует одного режима, ламинат — другого).
Расход, напор и пропускная способность
Насос должен справиться с прокачкой воды через все ваши петли, а клапан должен суметь пропустить этот объём воды. Не выбирайте насос только по диаметру труб.
Совместимость с коллектором и монтажные размеры
Самая частая ошибка монтажа — купить узел и коллектор разных брендов, а потом обнаружить, что межосевые расстояния (расстояние между верхней и нижней трубкой) не совпадают.
Всегда проверяйте, состыкуются ли они без переделок.
Что нужно проверить в паспорте изделия
Обязательно найдите в инструкции:
- можно ли ставить узел горизонтально или вверх ногами;
- куда должны указывать стрелки на клапане и насосе;
- с какими коллекторами он совместим;
- куда именно нужно прикрепить температурный датчик.
До покупки нарисуйте на листке ваши четыре трубы (подача и обратка от котла, подача и обратка на коллектор). Сравните этот рисунок со схемой из паспорта узла. Это убережёт от покупки оборудования, которое не подходит к вашей разводке.
Подключение насосно-смесительного узла
Подготовка к монтажу
Грамотные подготовительные работы сэкономят время выполнения монтажа.
1. Найдите трубы подачи и обратки от котла.
2. Найдите входы и выходы на коллекторе.
3. Проверьте направление стрелок на клапане и насосе узла.
4. Убедитесь, что выбранное вами положение узла (вертикально/горизонтально) разрешено паспортом.
О том, как правильно сориентировать сам циркуляционный насос, мы подробно писали в статье установка насоса на тёплый пол.
Подключение первичного и вторичного контуров
5. Закрепите узел на стене или в шкафу.
6. Соедините его с коллектором.
7. Подключите трубы от котла.
8. Установите температурный датчик в то место, которое указал производитель узла (обычно после насоса на подаче в пол).
Заполнение, удаление воздуха и проверка герметичности
9. Плавно заполните систему водой или разрешённым для её оборудования теплоносителем, стравите воздух через воздухоотводчики, выполните проверку герметичности и опрессовку по проекту и требованиям производителей компонентов системы.
10. Только после этого включайте котёл и проверяйте, правильная ли температура идёт в коллектор.
Первичный запуск и настройка
11. Настройте расходы по петлям (отбалансируйте систему) на расходомерах коллектора.
Балансировку делают, когда система полностью заполнена, воздух удалён, а насос работает стабильно. Если крутить расходомеры сразу, пока в трубах гуляет воздух, настроить систему не получится.
Если узел работает неправильно
Прежде чем менять насос или узел целиком, проверьте базовые причины по таблице.
| Симптом | Сначала проверить | Возможная причина | Чего не делать |
|---|---|---|---|
| В пол идёт слишком горячая вода | Положение датчика, настройку термоголовки, стрелки на клапане | Клапан заклинило или он неправильно собран, датчик висит в воздухе | Не спешить менять насос |
| В пол идёт слишком холодная вода | Температуру от котла, открытие клапана узла | Котёл даёт недостаточно тепла, фильтр забит грязью | Не выкручивать клапан до упора без понимания причины |
| Насос гудит, но расхода на коллекторе нет | Воздух в системе, фильтр, закрытые краны | Воздушная пробка, перекрыта подача, направление насоса не соответствует требуемому направлению потока | Не переключать насос на максимальную скорость |
| Одна комната греет, другая нет | Расходомеры (поплавки) на коллекторе | Разная длина петель (вода идёт по короткому пути), воздух в длинной петле | Не винить во всём смесительный узел |
| Температура постоянно прыгает | Прилегание датчика к трубе, работу автоматики | Датчик плохо закреплён, давление от котла нестабильно | Не пытаться исправить всё одной только скоростью насоса |
| Узел сильно шумит | Воздух, скорость насоса, краны | Слишком высокая скорость насоса, воздух в колбе, полузакрытый кран | Не считать, что насос сломался |
Если проблема не решается чисткой фильтра и спуском воздуха, стоит вызвать инженера — диагноз нужно ставить по всей системе в комплексе.
Частые ошибки
Даже правильно подобранный узел может работать плохо из-за ошибок подключения и запуска. Вот самые распространённые:
- покупать узел только потому, что у него «такая же резьба, как на трубах»;
- ставить узел, не проверив стрелки направления потока на корпусе;
- путать линию подмеса (байпас) с аварийным перепускным клапаном;
- монтировать насос так, чтобы он качал воду навстречу клапану;
- копировать схему подключения из интернета, не заглянув в паспорт своей модели;
- пытаться настроить температуру, пока из труб не выгнали весь воздух;
- заливать трубы бетоном до проверки узла под давлением (опрессовки);
- замуровывать насос и клапаны так, что к ним не подобраться для чистки фильтра.
Часто задаваемые вопросы
Краткий алгоритм проверки схемы
1. Посмотрите на систему: есть ли у вас ветки отопления, требующие разной температуры (например, радиаторы и пол).
2. Если да — вам нужен узел. Если нет — проверьте, умеет ли ваш котёл выдавать воду нужной для пола температуры.
3. Перед покупкой узла изучите его паспорт. Найдите четыре точки подключения: от котла (подача/обратка) и к полу (подача/обратка).
4. Проверьте, совпадает ли резьба и расстояния между трубками узла и вашего коллектора.
5. При монтаже обязательно сверьтесь со стрелками направления на корпусе клапана и насоса.
6. Заполните систему водой, спустите весь воздух и проверьте всё давлением (опрессовка).
7. Только после этого включайте котёл, настраивайте нужную температуру на термоголовке и балансируйте петли поплавками на коллекторе.
