Насосная станция пожаротушения - описание, типы и требования к установке.
Насосная станция пожаротушения предназначена для обеспечения пожарной безопасности на объекте.
Система выполняет бесперебойную подачу воды или пенного вещества в случае возникновения пожара.
В комплектацию входят автоматизированные модули, контроллеры и насосы, все они поддерживают эффективную работу системы.
Установки насосного типа пришли на смену устаревшим гидрантам. Разработка таких конструкций выполнялась в соответствии с техническими регламентами нового образца.
Согласно установленным нормам и правилам, насосная станция пожаротушения планируется задолго до начала проведения строительных работ, еще на этапе создания проекта здания.
Устанавливается пожарная насосная станция на разных объектах инфраструктуры. Это могут быть помещения складского типа, торговые комплексы, логистические центры, другие места большого скопления людей.
От успешной работы станции зависит безопасность большого количества людей и сохранность имущества на объекте. Насосные станции создают напор воды в трубопроводе. По магистралям вода поступает к оросительной системе автономного пожаротушения, которая моментально срабатывает в случае задымления и пожара.
Типы пожарных насосных станций
Системы пожаротушения делятся два основных типа:
1. Стационарные установки нужны для работы дренчерных и спринклерных систем. В первом случае тушение пожара осуществляется с формированием стен из воды, препятствующих распространению огня. Второй вариант подразумевает наличие оросительных комплексов, которые тушат пожар методом распыления. Для успешной работы стационарных систем могут использовать насосы погружного типа. При этом забор воды может осуществляться как из обычного водопровода, так и из открытых водоемов, резервуаров, скважин.
2. Мобильные станции сооружают на базе автомобилей. Данный тип системы обеспечивает непрерывную напорную подачу воды на объекте. На сегодняшний день пожарные насосные станции ПНС мобильного типа работают от двигателей: ЗИЛ, КамАЗ и УРАЛ.
Пожарные насосные станции ПНС – типы систем управления
Автоматические насосные станции (АНС) – малогабаритные насосные установки с 2-6 насосами центробежного действия. Устанавливаются такие сооружения в целях повышения уровня давления до нужных показателей. Объектами для обустройства систем являются водопроводы и магистральные развязки.
К основным преимуществам системы можно отнести:
экономичность использования;- надежность эксплуатации;
- срабатывание защиты во время гидроударов;
- отсутствие шума в работе;
- небольшие финансовые затраты на ТО.
АНС – встроенный процессор обеспечивает управление насосами. Система включает и выключает насосы, тем самым задавая требуемый диапазон давления.
АНСП – пожарная насосная станция этого типа выполняет свою работу с помощью микропроцессора на базе АНС. Плавный пуск – еще одна немаловажная особенность этого типа системы.
АНСЧ – наличие микропроцессора и частотного преобразователя позволяет обеспечивать управление насосами. Частота вращения одного насоса изменяется бесступенчатым способом, что позволяет создавать определенное значение давления в системе.
Как работают пожарные насосные станции ПНС
Главное предназначение насосной станции – транспортировка жидкости или пены к очагу возгорания и местам, охваченным пожаром. Эффективная работа пожарной насосной станции зависит от правильного монтажа всей системы. Оборудование выбирают, исходя из особенностей и масштабов здания.
Все установки имеют одинаковую конструкцию:
- насосы в количестве 2 штук (один запасной);
- арматура запорного типа;
- ПУ электрического или механического типа;
- дополнительные приборы для измерения и контроля: датчики, манометры.
Дополнительно насосная станция автоматического пожаротушения оснащается металлическими конструкциями, способными выдерживать значительные нагрузки.
Работа пожарной насосной станции начинается с запуска основного насоса, выполняется данное действие автоматическим способом либо вручную. К насосу начинает поступать вода. В случае возникновения неполадок в работу включается дополнительное оборудование. Когда давление достигает необходимого пика, станция автоматически останавливается.
Рабочая схема насосной станции пожаротушения выглядит следующим образом:
- на фундаментной подушке монтируют металлическую раму;
- далее на раме устанавливают насосную станцию с развязкой из труб;
- система подключается к источнику подачи воды и к линиям электропитания;
- к пульту управления подключают датчики давления и реле.
Простая наглядная схема насосной станции пожаротушения позволяет подключить оборудование в довольно короткие сроки.
Основные нормы и требования к насосным станциям пожаротушения
1. Чтобы исключить использование систем забора воды, можно прибегнуть к небольшой хитрости – расположить резервуары выше уровня насосного оборудования. Если же установить резервуары именно таким образом не получается, можно попробовать смонтировать несколько независимых систем забора воды.
2. Помещение насосной станции пожаротушения может располагаться отдельно от основного здания. Допускается расположение ПНС в подвальных помещениях, с изоляцией из огнеупорных перегородок. Наличие отдельного входа в помещение и таблички с обозначением – обязательное условие.
3. ПНС требуют оснащения пусковой системой. Нечастое использование установок пожаротушения требует периодической проверки системы путем создания внештатной ситуации искусственным способом.
4. Все установки, за исключением станций, располагающихся в подвалах зданий, должны быть подключены к двум независимым линиям. Переключение в автоматическом режиме не остановит работу станции в самый неподходящий момент. Альтернативой может послужить использование генератора либо подключение автономной электростанции.
5. Требования к насосным станциям пожаротушения предусматривают наличие дополнительного оборудования на месте установки систем. Насосные станции с электродвигателем должны быть оснащены двумя огнетушителями. Количество огнетушителей может быть увеличено в зависимости от вида двигателя.
6. Монтаж и обслуживание установок могут выполнять только те службы, которые прошли сертификацию.
В каких помещениях устанавливают насосные станции пожаротушения
Насосная станция автоматического пожаротушения в помещении устанавливается согласно действующим нормам и правилам. Обязательная установка станций выполняется на следующих объектах:
- Объекты производственного назначения, с большим количеством цехов. Помещения, в которых осуществляются процессы, связанные с использованием легковоспламеняющихся веществ и горючих материалов должны быть оборудованы ПНС.
- Складские терминалы, центры логистики.
- Объекты с большим потоком посетителей: крупные торговые центры.
- Общеобразовательные учреждения и объекты здравоохранения.
- Аэровокзалы, ЖД станции и автовокзалы.
- Павильоны выставочных комплексов, спортивные арены, фитнес-клубы и кинотеатры.
Помещение насосной станции пожаротушения оборудуют дежурным постом с телефонной связью. Размеры машинного зала определяются, исходя из нормативных требований.

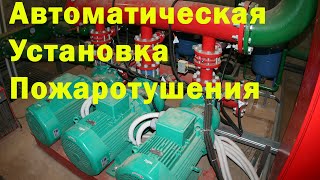

Видео: пожарная насосная станция
