Насосные станции Марина: монтаж, характеристики, ремонт

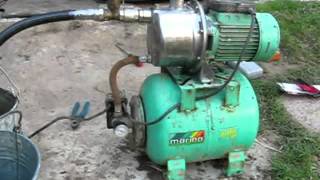

Насосная станция Марина предназначения для обеспечения водой системы водоснабжения, а также для повышения давления жидкости в системе центрального водоснабжения.

Станция состоит из электронасоса, бака гидроаккумулятора и комплекта автоматики, которая осуществляет управление.

Оборудование этого типа способно автоматически поддерживая давление воды в диапазоне от 1,4 до 2,8 атмосфер.

Модельный ряд и характеристики

Каждая из модельного ряда насосных станции Марина настраивается для включения и выключения соответственно при открытии либо закрытии крана системы водоснабжения.

Конструкция установки включает в состав “трубку Вентури”. Такое решение значительно расширяет область применения, благодаря чему оборудование способно обеспечивать подъем воды даже из артезианских колодцев, достигающих глубиной до 9 метров.

Каждая из моделей оборудования имеет свои характеристики, но все насосы настроены на одинаковые заводские пределы срабатывания реле давления:

• нижний предел срабатывания – 1,8 атм;
• верхний предел срабатывания реле давления – 2,9 атм.

Модель RSM 5 / 25 (RSM 5 / 60).

• Мощность двигателя (номинальная) – 1,1 кВт
• Max напор – 60 м
• Максимальная производительность – 100 л/мин
• Наибольшая глубина всасывания – 7 м
• Объём гидроаккумулятора – 25 (60) л

Насосная станция Марина CAM 40 / 22.

• Мощность двигателя (номинальная) – 0,55 кВт
• Max напор – 42 м
• Максимальная производительность – 60 л/мин
• Наибольшая глубина всасывания – 9 м
• Объём гидроаккумулятора – 22 л

Насосная станция марина CAM 80 / 22.

• Мощность двигателя (номинальная) – 0,55 кВт
• Max напор – 42 м
• Максимальная производительность – 60 л/мин
• Наибольшая глубина всасывания – 9 м
• Объём гидроаккумулятора – 22 л

Модель CAM 198 / 60.

• Мощность двигателя (номинальная) – 1,1 кВт
• Max напор – 60 м
• Максимальная производительность – 90 л/мин
• Наибольшая глубина всасывания – 9 м
• Объём гидроаккумулятора – 60 л

Насосная станция марина APM 100 / 25.

• Мощность двигателя (номинальная) – 0,75 кВт
• Max напор – 20 м
• Максимальная производительность – 40 л/мин
• Наибольшая глубина всасывания – 20 м
• Объём гидроаккумулятора – 25 л

Схема подключения

Подключении насосной станции Марина состоит из нескольких этапов, а именно:

• подключение;
• монтаж насоса;
• электрическое подключение;
• подготовка к работе;
• пуск в работу.

Пройдем все эти этапы по порядку.

Механическое подключение.

Схема подключения выглядит следующим образом:

• 1 – крепление напорного трубопровода;
• 2 – кран;
• 3 – клапан обратный;
• 4 – реле давления насосной станции Марина;
• 5 – отверстие для залива воды перед пуском;
• 6 – напорный трубопровод;
• 7 – электронасос;
• 8 – фильтр грубой очистки;
• 9 – трубопровод на всасе;
• 10 – бак гидроаккумулятора;
• 11 – перекачиваемая вода;
• 12 – обратный клапан с сеткой;
• 13 – крышка ниппеля;
• 14 – сливное отверстие.

При монтаже всасывающего трубопровода необходимо использовать пластиковые трубы с определенной жесткостью либо металлические трубы или шланги, армированные для разрежения (понижение давления). Это необходимо для того, чтобы предотвратить их вакуумное сжатие при включении установки и понижении давления вследствие всасывания воды.

В случае использования резиновых шлангов, укладывайте их так, чтобы не образовалось перегибов или перекручивания.

Удостоверьтесь, что все соединения труб герметичны, поскольку подсасывание воздуха отрицательно отражается на работе – падает производительность.

На трубу поз. 9 необходимо установить обратный клапан с сеткой поз. 12. Это позволит избежать попадание мелких механических частиц грязи из колодца в рабочую область оборудования.

Трубопровод, через который происходит всасывание жидкости, в соответствии с рекомендациями производителя необходимо опустить в воду на глубину не менее 30 сантиметров от минимального уровня воды. С другой стороны следует учитывать, чтобы между концом всасывающей трубы и дном резервуара должно оставаться расстояние не менее 20 сантиметров.

На напорном трубопровода, выходящем из электронасоса рекомендуется смонтировать обратный клапан поз.3. Это поможет предотвратить гидроудары в моменты включения или отключения насоса поз.2 при открытии и закрытии крана.

Установка Марина должна быть крепко закреплена на полу.

В случая подачи воды с глубины более 4-х метров либо при наличии горизонтального участка трубопровода длинной более 4-х метров следует устанавливать трубы с большим диаметром для улучшения работы насосной станции.

Монтаж насоса

Насос необходимо устанавливать на ровной площадке, недалеко от источника воды.

В этом помещении (приямке) необходимо предусмотреть вентиляцию для уменьшения влажности и температуры воздуха. Максимальная температура воздуха, при которой допускается работа, должна быть не более 40 °С.

Насосная станция должна быть смонтирована ориентируясь на возможность проведения обслуживания и ремонта. Минимальное расстояние от стен для беспрепятственного доступа, должно составлять от 20 см и более.

Убедитесь, что на трубопровод не оказывается механических воздействий, таких как напряжения – натягивания или изгиба, затем затяните крепежные винты.

Электрическое подключение

При выполнении электрического подключения помните, что попадания воды на клеммы при подсоединении проводов приводит к повреждению оборудования.

В электрическую систему необходимо установить дифференциальный выключатель (0.03А) и пользоваться только розеткой с заземлением.

Подготовка к работе

Перед пуском станции в насос должна быть залита вода. Работа без залива воды приводит к поломкам.

Залив воды выполняется в следующей последовательности.

• 1 Откройте заливную горловину, отвинтив гайку поз. 5.
• 2 Заливайте воду до тех пор, пока она не начнет выливаться из корпуса.
• 3 Плотно завинтите заливное отверстие (поз. 5) для предотвращения подсоса воздуха.

Регулирование давления

На схеме реле давления насоной станции Марина обозначены:

• 1 - винт изменения значения верхнего и нижнего давления Р одновременно;
• 2 - винт изменения разности ΔР между верхним и нижним давлением;
• 3 - клеммы подключения двигателя;
• 4 - клеммы подключения электропитания;
• 5 - клеммы подключения заземления.

Вращая винт 1 можно менять значение давления Р включения ( нижнее давление) и выключения (верхнее давление) насосной станции.

Вращая винт 2 можно менять разность ΔР между нижним и верхним значениями давления (по умолчанию установлены от 1,4 до 2,8 атмосфер).

Пуск в работу

Непосредственно перед первым пуском убедитесь, что электрические части насосной станции изолированы от воды, а так же проверьте кабель на наличие возможных повреждений.

При работе насосной станции кран (поз. 2) необходимо открыть. Он является простым устройством настройки нормального режима работы установки.

При полностью открытых кранах всех точек разбора Вашей трубопроводной системы и включенном насосе, давление воды в, которое показывает манометр, не должно быть ниже min допустимого (указанного на корпусе насоса).

Для этого кран (поз. 2) нужно прикрывать до тех пор, пока давление воды в трубопроводах (которое показывает манометр) не достигнет значения min допустимого, указанного на корпусе насоса.

Неисправности и ремонт

Насосная станция Марина является технически сложным центробежным агрегатом, и не застрахована от поломок. Для того, чтобы как можно раньше вернуть оборудование в рабочее состояние предлагаем Вам ознакомиться с перечнем возможных неисправностей и их ремонтом.

Неисправность: Двигатель не вращается.

Причина 1: Напряжение не соответствует

Решение: Проверьте напряжение на насосе номинальному

Причина 2: Сработала термозащита

Как решаем: Автоматически восстанавливается через некоторое время. Возможно требуется чистка насоса.

Неисправность: Двигатель не вращается и гудит

Причина 1: Блокирован вал

Решение: Используя отвертку, попробуйте провернуть вал со стороны вентилятора

Причина 2: Вал не блокирован

Что делать: Обращайтесь к дилеру

Неисправность: Двигатель вращается, но насос не качает

Причина 1: Падение напряжения

Решение: Проверьте напряжение

Причина 2: Забит фильтр

Что нужно: Прочистить фильтр

Причина 3: Блокирован обратный клапан на всасывающим трубопроводе.

Решение: Проверьте этот обратный клапан

Причина 4: Нет воды в насосе

Что делать: Залейте воду

Причина 5: Разгерметизация всасывающего трубопровода

Решение: Проверьте герметичность и при необходимости уплотните соединения

Причина 6: Насосная станция расположена слишком далеко от до воды

Как решаем: Проверить высоту всасывания

Причина 7: Слишком малое давление

Что нужно: Уменьшить расход

Неисправность: Насос работает с низкой производительностью

Причина 1: Частично забит фильтр

Решение: Прочистить фильтр

Причина 2: Слишком большое расстояние от насоса до воды

Что делать: Проверить высоту всасывания

Причина 3: Напряжение не соответствует номинальному

Что нужно: Проверьте напряжение на насосе

Причина 4: Трубопроводы не герметичны

Решение: Проверьте герметичность трубопровода

Причина 5: Давление слишком большое

Что делать: Проверьте систему

Неисправность: Двигатель останавливается после непродолжительной работы

Причина: Температура воды очень высокая

Решение: Температура не соответствует техническим характеристикам насоса
