Насосная установка Wilo Drainlift

Фекальная установка Wilo Drainlift с измельчителем разработана для обеспечения принудительного отвода жидкости при необходимости преодоления подъема.

При монтаже установки Wilo Drainlift следует учитывать, что присоединяемые к ней дополнительные приборы должны находится в этом же помещении.

Следует отметить, что оборудование особенно удобно использовать при подключении туалета или душевой кабины, расположенных помещениях типа подвалов.

Конструкция

Установка Wilo Drainlift kh может работать полностью в автономном режиме.

Конструктивно такая установка состоит из газо- и водонепроницаемой сборной емкости, изготовленной из искусственного материала. Она устанавливается непосредственно за стоящим на полу унитазом с горизонтальным отводом.

Уплотнение на входе поз.1 обеспечивает самоуплотняющаяся манжета. Входы поз.2 для двух дополнительно присоединяемых приборов и напорный патрубок поз.3 расположены на обратной стороне емкости.

Находящееся позади установки свободное место значительно упрощает процесс разводки труб. Из-за чего подводы от санитарных приборов (туалет или биде) и напорный трубопровод можно подключить с любой стороны.

Установленный в бак насос поз.1 оборудован специальным ножом измельчителем поз.2. Попадающие в него фекалии или другие загрязнения измельчаются до таких размеров, чтобы беспрепятственно проходить через насос и напорный патрубок поз.3.

В обмотку двигателя установлен датчик защиты от перегрузки, который способен автоматически отключить электродвигатель в случае обнаружения перегрузки, а затем и автоматически его включить после полного охлаждения.

Дополнительно в комплектацию входит реле давления поз.4, которое включает и отключает оборудование в зависимости от наличия воды в баке. Само оборудование вентилируется через специальный фильтр из активированного угля поз.5, который смонтирован внутри установки. Вентиляция обеспечивается сразу во внутрь помещения или в отдельно установленную трубу, выходящую на улицу.

Имеющийся в установке обратный клапан поз.6 позволяет исключить разгерметизацию оборудования и протечки через фильтр в случае поломки электронасоса и повышения уровня жидкости. Для исключения обратного тока в напорную трубу установлен свой обратный клапан поз.7.

Модельный ряд

Модельный ряд Drainlift включает огромную линейку оборудования, начиная с бытовых установок и заканчивая профессиональными промышленными агрегатами и дренажными насосами.

В рамках этой статьи мы рассмотрим только бытовую линейку, модельный ряд которой разработан не только для туалета, но также для подсоединения с умывальником, душем, биде или другим санитарным оборудованием, которое нет возможности подсоединить напрямую к канализации здания, для обеспечения беспрепятственного отвода жидких сред.

С режущим механизмом

Насосная установка Wilo HiSewlift 3 пришла на смену модели KH. Она способна откачивать воду из туалета, биде или душа с умывальником.

Модельный ряд представлен следующими модификациями – 3-15, 3-35, 3-i35, которые различаются количеством патрубков для подсоединения.

Характеристики, в зависимости от модели, следующие:

• max производительность – 6 м³ /час;
• max высота подъема - 8 м;
• max температура жидкости - до 35 °C;
• мощность - 0.4 кВт.

Модель DrainLift XS-F сконструирована для отвода канализационных и фекальных стоков от навесного унитаза и подключается напрямую. Дополнительно к ней можно подсоединить умывальник, душ или биде по Вашему выбору.

Технические характеристики:

• max производительность – 9 м³ /час;
• max высота подъема - 6 м;
• max температура жидкости - до 35 °C;
• мощность - 0.4 кВт.

Без режущего механизма

Канализационное оборудование HiDrainlift 3 пришло на смену моделия TMP 32 и 40. Такое оборудование предназначено для отвода сточных загрязненных вод и стоков с фекалиями. Можно использовать так же и для ванн и умывальников.

HiDrainlift 3 представлена тремя моделями – 3-24, 3-35, 3-37 , которые укомплектованы фильтром с активированным углем и встроенным обратным клапаном.

Характеристики, в зависимости от модели, следующие:

• max производительность – до 6 м³ /час;
• max высота подъема – до 8 м;
• max температура жидкости - до 35 °C;
• мощность - 0,3 - 0.4 кВт.

Насос DrainLift Box – это канализационный насос, который монтируется под уровнем пола. Он разработан для отвода сточных вод из затапливаемых помещений, подвалов, гаражей, а также от умывальника, душа, стиральных и посудомоечных машин.

Преимуществами данного оборудования являются рамка из нержавеющей стали, которая позволяет монтировать оборудование под плитку и сифон, а также большой резервуар, объемом до 85 литров.

Технические характеристики:

• max производительность – 16 м³ /час;
• max высота подъема – до 11 м;
• max температура жидкости - до 35 °C;
• мощность - 0,45 - 0.94 кВт.

Установка и подключение

Непосредственно перед монтажом для того, чтобы установка проработала долго и не ломалась следует обеспечить выполнения ряда требований, таких как:

• 1. Устанавливать оборудование необходимо в отапливаемых помещениях.
• 2. Площадка под оборудование должна быть ровной, без наклона.
• 3. Как к самой установке, так и её сетевому шнуру необходимо предусмотреть доступ для выполнения каких-либо профилактических работ.

Насосы необходимо подключать напрямую к унитазам с горизонтальным выводом. Монтаж выполняется в следующем порядке:

• Снимите крышку бака поз.8.
• Установите подводящую трубу во входной штуцер и сильно закрутите на штуцере накидную гайку.
• Другие приборы (например, биде, умывальник или душ) подключаются к патрубкам поз. 2. Для этого необходимо снять с них заглушки.
• Подключение выполняется с помощью пластиковой трубы диаметром 40 миллиметров и накидной гайки через обжимное кольцо и установленную для уплотнения угловую манжету.

Подключения душа

При подключении душа вода из установки Wilo Drainlift не должна перемешиваться с водой из сифона душа или вытеснять ее под действием напора. Для этого необходимо предусмотреть расположение душевого поддона на 180 миллиметров выше основания Вашей канализационного оборудования.

В случае применения спец арматуры для душа, расположение его основание может быть снижено до высоты 110 миллиметров.

• После установки обратного клапана присоединяйте входные трубопроводы санитарных узлов (туалета, раковины и т.д.).
• укоротите напорный шланг до необходимой длины, прикрепите его на специальный штуцер установки и зафиксируйте хомутом.
• Подсоедините напорную трубу поз.1 к коллектору с уклоном в направлении вверх. Если Вам требуется, чтобы напорная магистраль располагалась горизонтально, то её необходимо следует уложить в форме петли для исключения обратного подпора жидкости из системы общей канализации. Такая петля должна располагаться выше установленного для данной местности уровня, ниже которого уже возможно появление обратных стоков (обычно это уровень улицы).
• Наденьте крышку и обеспечьте вентиляцию. В случае использования для вентиляции отдельно трубы необходимо присоединить её к патрубку поз.2. В этом случае угольный фильтр поз.5 можно удалить.

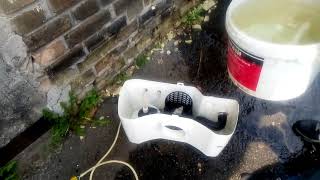

Неисправности и ремонт

Установка Wilo Drainlift как и любое другое технически сложное оборудование не застраховано от поломок. Для того чтобы как можно быстрее вернуть оборудование в рабочее состояние предлагаем Вам перечень наиболее частых поломок и вариантов их решения.

Неисправность: Поломка двигателя.

Причина 1: Нет напряжение в электросети.

Решение: Проверить наличие напряжения и работу предохранителя.

Причина 2: Нож измельчитель заблокирован и сработала защита на отключение.

Что делать: Снимите крышку. Попробуйте повернуть вал электродвигателя по направлению часовой стрелки. Очистите нож. Если неисправность повторится, то обратитесь в сервис.

Причина 3: Перегружен двигатель и отработала защита перегрузки.

Решение: При повторном срабатывании системы защиты обратиться в сервисную службу.

Неисправность: Двигатель работает, но насос не качает.

Причина 1: Засорение в напорной трубе.

Что делать: Ликвидировать засор в трубе.

Причина 2: Засорение в системе вентиляции оборудования.

Решение: Почистить трубу вентиляции и при необходимости заменить угольный фильтр.

Неисправность: Насос включается на небольшое время, а затем сразу отключается.

Причина 1: Забилась вентиляция.

Решение: Очистить вентиляцию.

Причина 2: Не держит давление обратный клапан.

Что делать: Почистить от загрязнения и, при необходимости обновить клапан на новый.

Причина 3: Забился сливной бачок.

Необходимо: Почистить сливной бачок и восстановить его функционирование.

Неисправность: Двигатель вращается с большими шумами.

Причина: В рабочую часть установки попали посторонние предметы.

Решение: Необходимо почистить электродвигатель. В случае повторения проблемы, обратиться в сервисную службу.
