Насос км: модельный ряд и характеристики

Насос КМ представляет собой консольный моноблочный насос - горизонтальный центробежный агрегат, предназначенный для использования в системах циркулярных жидких масс.

Отличия всех моделей подобных устройств в том, что они оснащены одним рабочим колесом и подводом жидкости с оной стороны. Способны работать не только с обычной, но и с технической, в том числе соленой, водой (за исключением морской), и жидкостями с pH6-9,5. Прокачиваемые жидкости могут содержать до 0,1% механических примесей, размеры частиц которых до 0,2мм, быть как холодными, так и горячими.

Центробежные насосы км по классификации подразделяют:

• по принципу действия – к динамическим, центробежным, лопастным с рабочим колесом закрытого типа;
• по конструктивным признакам – к консольным с рабочим колесом, закрепляемым на валу электродвигателя комбинированного или фланцевого типа или промежуточном валу.

Устройство насоса КМ

В устройство консольного моноблочного насоса входят следующие обязательные элементы:

• электродвигателя;
• рабочего колеса;
• основного корпуса с патрубками нагнетания и всасывания;
• переходного корпуса.

Закрытое центробежное колесо с несколькими разделенными лопастями дисками – основа конструкции. Лопасти изготавливаются со специальным изгибом, позволяющим создавать вихревые потоки, обеспечивающие увеличенный напор прокачиваемой жидкости. В результате, чем ближе к поверхности диска находится жидкость, тем выше ее напор на выходе.

В переходном корпусе находится отдельная рабочая камера, в которой располагается вращающееся колесо. Между собой соединение основного и переходного корпуса производится болтами. Так же четыре болта используются для соединения корпуса с фланцем двигателя.

Установка колеса помпы на вал фиксируется специальной шпонкой от проворачивания и закрепляется болтовым соединением. Защита вала электродвигателя от попадания жидкости из всасывающего патрубка обеспечивается прокладкой, устанавливаемой в торце рабочего колеса. Эту же задачу выполняет специальная шайба, закрепляемая на валу. Торцовое уплотнение вала представляет собой два соприкасающихся кольца. Кроме того, в зоне узла используется втулка, защищающая его от преждевременных поломок.

Благодаря тому, что зазор между уплотняющим кольцом и уплотнительным поясом очень мал, повышается КПД насоса КМ.

Модельный ряд - характеристики и назначение

Обозначение насосов включают в себя показатели в следующем порядке (на примере КМ 50- 32-120):

• насос КМ 50 – первая цифра - диаметр в миллиметрах входного патрубка,
• вторая, 32 – выходного патрубка,
• третья, 120 – рабочего колеса.

Консольные моноблочные насосы отличаются высокой универсальностью, что позволяет использовать их с различными жидкими средами в самых разных отраслях. Применяются они при работе с бытовой и питьевой водой в системах водоснабжения и водоочистки, для перекачивания воды, содержащей большой процент солей. Для прокачки воды используются модели КМ 20/30, КМ 100-65-200, КМ 50-32-125, КМ 65-50-160а, КМ 80-65-160, КМ 65-50-125.

Консольный насос КМ 65 и КМ 100 так же работают с другими жидкостями, плотность которых сопоставима с плотностью воды. При этом в жидкости допускается содержание до 0,1% активных химических элементов. Такие агрегаты применяются в пищевом производстве при перекачивании молокопродуктов, вина и соков.

В зависимости от области использования подбирается такой насос моноблочный км, технические характеристики которого в большей степени удовлетворяют запросы покупателя.

Модельный ряд

Насос КМ 80 50 200 – применяется для подачи воды как в квартиры в коммунальном хозяйстве, так и для обеспечения водоснабжения на промышленных предприятиях.

Конструктивно такой агрегат представляет собой горизонтальный насос, корпус которого выполнен из чугуна, в качестве уплотнения использована сальниковая набивка.

Технические характеристики:

• Мощность 11000 Вт
• Подача 50 м³/ч
• Напор 50 м

Насос КМ 65 50 160 – предназначен для использования в коммунальном хозяйстве на водоканалах, а так же хорошо показал себя в промышленности. Такие агрегаты способны перекачивать не только чистую, но и немного загрязненную жидкость с содержанием твердых частиц, диаметр которых не превышает 0,2 мм.

В отличии от предыдущей модели электродвигатель и насосная часть находятся не в одном корпусе, а соединяются с помощью полумуфт. Такая конструкция позволяет значительно повысить ремонтопригодность оборудования и продлить его срок эксплуатации.

Технические характеристики:

• Мощность 5500 Вт
• Подача 25 м³/ч
• Напор 32 м

Насос КМ 80 65 160 – предназначен для перекачивания пресной технической воды и прочих жидких сред, использующихся в системах водоснабжения и отопления. При этом диаметр твердых загрязнений, содержащихся в перекачиваемой среде, не должен превышать 0,2 мм при их допустимой концентрации не более 0,1 %.

К преимуществам этой модели относится наличие прочного чугунного корпуса и проверенная временем конструкция, которая способствует высокой надежности.

Технические характеристики:

• Мощность 7500 Вт
• Подача 50 м³/ч
• Напор 32 м

Насос КМ 32 32 – областью работы этой модели является пищевое производство. Такие агрегаты устанавливают для перекачивания жидких продуктов, таких как вино, молоко, разнообразные соки и простая чистая вода.

Отличительными особенностями модели стали надежность, низкий уровень шума, высокая прочность, а так же поскольку насос используется на пищевой промышленности, то его можно легко разобрать, промыть и так же легко собрать.

Единственным ограничение является требование к перекачиваемой среде. Корпус выполнен из нержавеющей стали, но перекачиваемая жидкость не должна быть агрессивной и не должна способствовать появлению коррозии на рабочих поверхностях.

Насос допускает наличие твердых включений в перекачиваемой среде, но их диаметр не должен превышать 5 миллиметров.

Технические характеристики:

• Мощность 1100 Вт
• Подача 8 м³/ч
• Напор 12 м

Насос КМ 100 80 160 – это агрегат в большинстве своем используется для перекачивания технических нейтральных слабо загрязненных и чистых жидкостей температура которых не превышает 85 градусов Цельсия. Допускается наличие загрязнений в перекачиваемой среде диаметром не более 0,3 миллиметра при концентрации не более 0,2%.

Агрегат оборудован мощным электродвигателем и имеет корпус из чугуна. Двигатель и насосная часть соединяются полумуфтами.

Благодаря высоким значениям напора и производительности, развиваемым насосным агрегатом, его часто используют в металлургии и строительстве.

Технические характеристики:

• Мощность 15 000 Вт
• Подача 100 м³/ч
• Напор 32 м

Насос КМ 50 32 125 – этот небольшой агрегат применяется для перекачивания жидких химических сред близких по составу пресной воде. Концентрация твердых включений в перекачиваемой среде не должна превышать 0,1% при среднем диаметре частицы не более 0,2 миллиметра.

Высокая популярность данной модели достигается за счет надежной конструкции, простоты в эксплуатации и хорошей ремонтопригодности.

Технические характеристики:

• Мощность 2200 Вт
• Подача 12,5 м³/ч
• Напор 20 м

На сегодняшний день насос консольный моноблочный км эксплуатируется в машиностроении, пищевой, нефтеперерабатывающей, горнодобывающей и химической промышленности.

Для таких промышленных предприятий выпускаются следующие марки:

• КМ 50-32-200 – для работы с бензином и другими нефтепродуктами;
• КМ 60-40-140е – применяются при сливе нефтепродуктов, устанавливаются в сложные топливные установки;
• КМ 40-32-160е – используются при перекачке бензина, дизтоплива, керосина, иных светлых нефтепродуктов);
• КМ 65-50-160е – устанавливаются на нефтепроводные магистрали.

Кроме указанных выше моделей, промышленность выпускает разновидности консольных монолитных насосов.

Как видите этот тип оборудования отличается высокой вариативностью исполнения. Давайте выделим основные модели.

Насосы КММ и КМЛ

КММ – модернизированные устройства, изменения которых коснулось следующих усовершенствований:

• рабочее колесо в насосах КММ – цельнолитое;
• понижение энергопотребление;
• уменьшен уровень шума;
• повышение КПД;
• защитное покрытие проточной части предотвращает коррозию;
• агрегаты оснащены подшипниками SKF.

Подобное оборудование используется в химических и пищевых производствах (КММ-Х), в нефтеперерабатывающей промышленности (КММ–Е – для перекачки жидкостей, температура которых -400С - +150°С), для водопроводных систем (КММ 65-50-160а, КММ 80-50-250, КММ 150-125-250).

КМЛ

Консольные моноблочные устройства «в линию». Рабочие узлы насосов устанавливаются на выступающей части валов электродвигателей. Конструкция КМЛ отличается компактностью и не требует центровки двигателя и валов во время эксплуатации. Одно из преимуществ подобных насосов - возможность замены двигателя и ремонта насосной части без отсоединения от трубопроводов.

Предназначаются для подачи горячих (до 90°С) жидкостей. Используются в системах пожаротушения, деаэрации, химводоочистки, на очистных сооружениях АЗС и нефтебаз, в водонапорных башнях и котельных.

Насосы КМС и КМН

Моноблочные самовсасывающие консольные устройства с двойными торцовыми уплотнителями. Проточная часть изготавливается из алюминиевого сплава, устойчивого к коррозии и не вызывающего появления искр, а устанавливаемый двигатель имеет взрывоопасное исполнение. Это необходимое условие для эксплуатации, так как эти насосы используются в системах перекачки керосина, бензина, иных светлых нефтепродуктов.

КМН

Предназначение этих насосов – перекачка и подача светлых нефтепродуктов, спиртов технических и других взрывоопасных жидкостей. Устанавливаются в помещениях, относящихся к взрывоопасным зонам, так же монтируются на наружных трубопроводах. Могут работать с жидкостями, имеющими различную температуру, вязкость, плотность и содержание твердых включений. Взрывозащищенные двигатели, которыми оснащаются насосы КМН, обеспечивают длительный срок эксплуатации устройств.

Для эффективности работы оборудования при выборе требуется учитывать характеристики насоса КМ и особенности трубопроводной системы. Помочь в этом могут специальные каталоги, в которых содержатся описания конструкции, предназначение и особенности эксплуатации агрегатов.

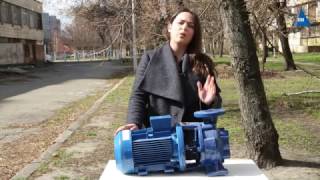

Видеоматериалы

Центробежные консольные моноблочные насосы выпускаются только с одним рабочим колесом с односторонним подводом жидкости. Они предназначены для работы с технической водой с показателем кислотности рН в пределах 6-9,5. При этом перекачиваемая среда может содержать незначительное количество механических примесей с размерами твердых частиц не более 0,2 мм.
