Фекальный насос Grundfos SEG с режущим механизмом

Насос Grundfos SEG предназначены для перекачивания бытовых сточных вод со стоками из туалетов, а также бытовых сточных вод из санузлов ресторанов, гостиниц, кемпингов и т.п.

Продуманная компактная конструкция делает насос пригодным как для стационарного, так и для переносного монтажа.

Оборудование может быть установлено как автоматической трубной муфте, так и свободно на дно резервуара.

Насос Grundfos SEG может использоваться в напорных системах.

Конструкция и технические характеристики

В конструкции насоса предусмотрен режущий механизм, который измельчает твердые частицы до такого размера, чтобы они проходили далее по трубопроводу сравнительно небольшого диаметра. Сам по себе фекальный насос Grundfos seg предназначен для периодической эксплуатации, но при полном погружении в перекачиваемую среду насосы могут также эксплуатироваться в непрерывном режиме.

В конструкцию агрегата входит:

• 1 – кабельный ввод;
• 2 – табличка с обозначением;
• 3 – напорный фланец;
• 4 – напорный патрубок;
• 5 – подъемная скоба;
• 6 – корпус статора;
• 7 – масляная пробка;
• 8 – хомут;
• 9 – опора насоса;
• 10 – корпус насоса.

Каждый такой канализационные насосы grundfos seg включает в свою конструкцию:

• заклепки, штифты и шпонки из нержавеющей стали;
• кольца для уплотнения из материала NBR;
• нержавеющие кольца и головки режущего механизма;
• чугунные корпуса статора, уплотнения вала и насоса;
• стопорные кольца из нержавеющей стали;
• фирменную табличку, хомут, регулировочную гайку и втулку из нержавеющего металла;
• вал или ротор из прочной стали;
• винты, шайбы, подшипники, пружинные кольца, масляную камеру, прокладки и прочие детали, устанавливающиеся в зависимости от конкретной модели.

Технические характеристики зависят от конкретной модели, но общими для всей линейки являются.

Максимальная глубина погружения при установке агрегата 10 метров ниже уровня жидкости.

Максимальное рабочее давление 6 бар.

Температура перекачиваемой жидкости от до 40 °С. На короткое время (не более 15 минут) допускается повышение температуры перекачиваемой среды до 60 градусов цельсия.

Модельный ряд и маркировка

Значение рабочих параметров для каждой отдельной модели приведены на табличке на корпусе оборудования рядом с кабельным вводом электродвигателя.

Каждый фекальный насос grundfos seg имеет свою уникальную маркировку (типовое обозначение). Вот пример такого обозначения.

SEG.40.12.Ex.2.1.502,

где

• SE – типовой ряд – канализационные насосы;
• G – тип рабочего колеса – режущий механизм на всасывании;
• 40 – номинальный диаметр напорного патрубка – 40 мм;
• 12 – мощность на валу – код из типового значения/10 (кВт);
• Ex – взрывозащищенное исполнение;
• 2 – число полюсов двигателя – 2 полюса, 3000 оборотов в минуту;
• 1 – число фаз – однофазный электродвигатель;
• 5 – частота сети – 50 Гц;
• 02 – напряжение питающей сети – 220 В.

Кроме расходно-напорных характеристик различаться модели могут по длине силового кабеля, длина которого составляет от 10 до 15 метров. Самыми популярными моделями оборудования Грундфос СЕГ являются:

• SEG 40.09.2.1.502;
• SEG 40.09.Ex.2.1.502;
• SEG 40.09.2.50B;
• SEG 40.09.Ex.2.50B;
• SEG 40.12.2.1.502;
• SEG 40.26.2.50B;
• SEG 40.26.Ex.2.50B;
• SEG 40.15.Ex.2.50B;
• SEG 40.15.2.50B;
• SEG 40.31.Ex.2.50B.

Управление и пуск насоса

Управление оборудование осуществляется с использование специализированных шкафов управление. Вместе с насосами серии SEG поставляются шкафы управления типа LC и LCD.

Шкафы управления LC используются для установок с одним насосом, исполнение LCD – для установок с двумя насосами. Кроме того существуют модификации:

• LC 107 и LCD 107 с датчиками уровня в виде воздушного колокола;
• LC 108 и LCD 108 с поплавковыми выключателями;
• LC 110 и LCD 110 шкафы с электродами.

Шкафы для насосов с однофазными электродвигателями включают в себя конденсаторы. Конструкция каждого шкафа управления включает в себя некоторые особенности.

Шкаф LC – данный шкаф управления оборудован двумя или тремя реле уровня: одно – для пуска насоса, другое – для останова. Третье реле(в зависимости от комплектации) служит для аварийного сигнала превышения допустимого уровня жидкости.

Шкаф LCD – этот шкаф оборудуется уже двумя или четырьмя реле уровня: одно – для подачи общего сигнала останова насосов и два для пуска. Четвертое реле (это опция в зависимости от комплектации) используется для подачи аварийного сигнала превышения уровня.

В случае использования поплавкового выключателя необходимо смонтировать реле контроля уровня. При монтаже необходимо придерживаться следующих правил:

1. Чтобы не допустить проникновение воздуха и вибрации погружного насоса, реле уровня выключения (останова) оборудования должно быть отрегулировано так, чтобы насос выключался до того, как уровень жидкости опустится ниже середины корпуса двигателя.

2. Отключающее оборудование реле уровня необходимо установить таким образом, чтобы насос включался при достижении перекачиваемой средой требуемого уровня, то есть до того как такой уровень достигнет нижней кромки подводящей трубы резервуара.

3. В случае использования реле аварийного сигнала превышения уровня, оно должно быть установлено на 10 сантиметров выше реле уровня пуска. Но сигнализация в любом случае должна срабатывать до того, как уровень жидкости дойдет до подводящей трубы резервуара.

В случае отсутствия датчика уровня необходимо помнить, что работа оборудования без перекачиваемой жидкости запрещена.

Подготовка к пуску

Насос Grundfos Seg может использоваться в непрерывном режиме эксплуатации, а также использоваться для периодической эксплуатации.

Каждый раз перед пуском насоса при новой установке оборудования рекомендуется проверить направление вращения ротора.

Рекомендуемый способ:

• 1. включить канализационные насосы grundfos seg и замерить подачу или напор;
• 2. отключить насос и поменять местами две фазы электродвигателя;
• 3. Снова запустить агрегат и опять замерить подачу или напор;
• 4. отключить оборудование;
• 5. Сравнить результаты замеров на шагах 1 и 3. Правильным направлением вращения считается то, при котором получено более высокое значение подачи или напора.

Порядок ввода оборудования в эксплуатацию:

• 1. Убедится в том, что оборудование отключено от питания. Вытащить предохранители.
• 2. Проверить свободный ход рабочего колеса. Провернуть головку режущего механизма рукой.
• 3. Проверить состояние масла в масляной камере.
• 4. Проверить работоспособность контрольно-измерительных приборов, если такие имеются.
• 5. Проверить регулировку датчиков уровня и поплавковых выключателей.
• 6. Открыть имеющиеся задвижки (арматуру).
• 7. Опустить насос в жидкость и вставить предохранители.
• 8. Убедиться в том, что оборудование заполнено перекачиваемой жидкостью и из системы удален воздух. Удаление воздуха из насоса осуществляется при заполнении естественным образом.
• 9. Подключить питание. После включения питания, когда насос запустится, уровень жидкости опустится до уровня сухого хода.

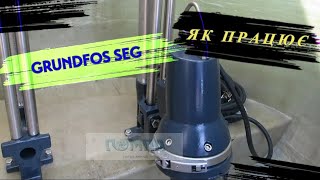

Видео: как работает Grundfos Seg

На сегодняшний день насосное оборудование SEG (СЕГ) от Grundfos, с самого начала массового производства обрело широкую популярность и это неудивительно, ведь такое оборудование обладает огромными преимуществами среди которых:

• Эффективный режущий механизм
• Система регулировки рабочего колеса
• Специально спроектированная подъемная рукоятка;
• Модульная конструкция;
• Шарикоподшипники для тяжелых условий эксплуатации;
• Термодатчики в обмотках статора.

В дополнении в этому такое оборудование может включать систему SEG AutoADAPT со встроенным реле уровня, которая не требуют реле уровня и шкафов управления и позволяет использовать до 4 насосов в одном колодце без какой-либо дополнительной автоматики.
