Насосы Dab Divertron серии 1000 и 1200.

Насос dab divertron – это погружной колодезный агрегат со встроенной электроникой. Насос dab divetron используется в колодцах или скважинах диаметром не менее 15 см.

Кроме скважин и колодцев агрегат способен перекачивать воду из резервуаров, баков, цистерн и прудов. Погружной насос dab divertron широко применяется как для обеспечения водой частных домов и так и подачи воды для полива огородов.

Оборудование выпускается в нескольких модификациях:

• dab divertron 1000 m;
• dab divertron 1200 m;
• divertron x 1000 m;
• divertron x 1200 m.

Неоспоримыми преимуществами оборудования являются:

• всасывающая решетка из нержавеющей стали;
• компактная система;
• встроенный обратный клапан;
• кабель с вилкой (в сборе);
• обратный клапан;
• 4-х размерный штуцер;
• низкий уровень шума;

Двигатель охлаждается перекачиваемой жидкостью, что позволяет работать насосу даже при не полном погружении.

Конструкция и принцип действия

Насос даб серии divertron способны выдавать производительность от 0,3 до 5,7 м³/ч и обеспечивать напор до 47 метров. Агрегаты работают с максимальной глубиной погружения – 10 метров и способны перекачивать чистую воду и другие жидкости без твердых включений, без наличия масла, химически нейтральные среды по характеристикам аналогичные воде с температурой от от 0°С до +35°С.

Выбор конкретной модели насоса системы водоснабжения необходимо производить так, чтобы «рабочая точка» находилась в средней трети графика гидравлической кривой насоса.

Производительность агрегата должна также соответствовать дебету скважины. В случае если производительность насоса больше дебета скважины, требуется обязательная защита насоса по «сухому ходу».

Напор насоса системы водоснабжения должен быть равен сумме:

• геометрической разницы в высотах между местом установки;
• насоса и самой верхней точки водоразбора, в случае скважинного насоса берется геометрическая разница в высотах между динамическим;
• уровнем скважины и верхней точкой водоразбора.

В конструкцию насоса Dab Divetron входят:

• 1 основание
• 2 пробка
• 3 гайка
• 4, 17, 18 шайба
• 5 крышка диффузора
• 6, 23 упорное кольцо
• 7, 15, 16 уплотняющие кольца
• 8 диффузор
• 9 крыльчатка
• 10 втулка
• 11 сетчатое кольцо (сетка)
• 12 вал
• 13 корпус
• 14 втулка диффузора
• 19 электродвигатель
• 20 обратный клапан
• 21 кожух
• 22 песчаный фильтр
• 24 напорный патрубок
• 25 выходное отверстие

Корпус и рабочие колеса многоступенчатого колодезного насоса серии dab divetron изготавливается из технополимера. Вал, всасывающая решетка и кожух двигателя – из нержавеющей стали. В качестве торцевых уплотнений масляной камеры используются сальниковые уплотнения.

Все агрегаты серии оборудованы электромеханической системой управления со встроенными датчиком давления и датчиком потока. Также в комплектацию входит защита от «сухого» хода и перегрузки.

Насосы с индексом «Х» оборудованы всасывающим патрубком для организации забора воды из верхних слоев, при помощи гибкого всасывающего патрубка с поплавком.

Принцип работы следующий:

Включение агрегата происходит когда рабочая камера заполняется жидкостью и срабатывает датчик давления. Такая система исключает работу вхолостую.

Пуск насоса осуществляет встроенный электродвигатель, состоящий из ротора и статора. Двигатель обеспечивает вращение вала, а закрепленное на валу рабочее колесо передает крутящий момент перекачиваемой среде и обеспечивает перемещение жидкости.

Модель divertron 1000 m 1200 m

Колодезный насос dab divertron 1000 М как модель 1200М разработан специально для индивидуальных и/или коллективных систем водоснабжения. Они подходят ля колодцев диаметром от 150 мм.

Насос колодезный dab divertron 1200 m (как и 1000 m) укомплектован системой защиты от перегрева. В случае перегрева срабатывает термореле, которое автоматически отключает двигатель. После чего агрегат охлаждается около 15 минут и снова готов к работе.

За защиту от сухого хода отвечает датчик давления в рабочей камере и датчик потока на верхнем клапане устройства. В случае засорения обратного клапана или отсутствия воды внутри диффузора автоматика отключает двигатель на час. Затем автоматика выполняет включение агрегата. Если условия работы не изменились – насос снова отключается.

Технические характеристики насоса DAB DIVERTRON 1000 M

• Габаритные размеры (диаметр х высота) - 150х450 мм
• Максимальная глубина погружения от поверхности воды - 10 м
• Максимальный напор - 35 м
• Мощность - 650 Вт
• Высота подъема воды - до 36 м
• Напряжение питания - 230 В
• Производительность - до 20 л/мин
• Размер - 150х450х150 мм
• Максимальная температура жидкости - 35 °С

Технические характеристики насоса DAB DIVERTRON 1200 M

• Максимальный напор - 45 м
• Масса - 11 кг
• Мощность - 750 Вт
• Высота подъема воды - до 36 м
• Напряжение питания - 230 В
• Производительность - до 40 л/мин
• Максимальная температура жидкости - 35 °С
• Габаритные размеры (диаметр х высота) - 150х450 мм

Модель divertron х

Насос dab divertron x – это усовершенствованный колодезные насосы DAB DIVERTRON 1000 M и 1200 М, а обозначение Х в названии говорит о наличии специального всасывающего патрубка, к которому можно докупить поплавок и тогда можно собирать жидкость из верхних уровней колодца, как правило самых чистых.

Технические характеристики насоса DAB DIVERTRON X 1000 M

• Габаритные размеры (диаметр х высота) - 150х450 мм
• Максимальная глубина погружения от поверхности воды - 10 м
• Длина кабеля - 10 м
• Класс защиты - IP68
• Максимальный напор - 35 м
• Масса - 11 кг
• Мощность - 650 Вт
• Высота подъема воды - до 36 м
• Напряжение питания - 230 В
• Производительность - до 20 л/мин
• Максимальная температура жидкости - 35 °С

Технические характеристики насоса DAB DIVERTRON X 1200 M

• Габаритные размеры (диаметр х высота) - 150х450 мм
• Максимальная глубина погружения от поверхности воды - 10 м
• Длина кабеля - 10 м
• Класс защиты - IP68
• Максимальный напор - 45 м
• Масса - 11 кг
• Мощность - 750 Вт
• Высота подъема воды - до 36 м
• Напряжение питания - 230 В
• Производительность - до 40 л/мин
• Максимальная температура жидкости - 35 °С

Правила монтажа

Насос должен быть смонтирован в вертикальном положении. В течении продолжительной работы насос может находиться в не полностью погруженном положении.

В комплект поставки к оборудованию входит:

• 4-х размерный штуцер
• кабель с вилкой (в сборе)
• обратный клапан.

Агрегаты серии диветрон могут использоваться как для интегрирования в систему водоснабжения дома, так и для кратковременного использования в целях полива, например.

В первом случае монтаж оборудования производится следующим образом:

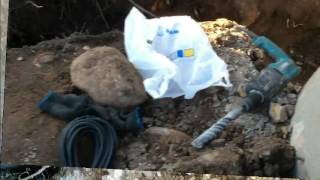

1. От колодца до частного дома роется траншея, глубиной от 1 до 1,5 метров. На дно траншеи засыпается песчаная подушка толщиной до 20 см.

2. На песчаную подушку монтируется трубопровод (из нержавеющей стали или полимеров). На трубопровод устанавливается кран.

3. В боковой стенке колодца или скважины пробивает отверстие с диаметром 10-15 см. В него на цементный раствор устанавливается стальная гильза и проводится канал.

4. На выходной патрубок насоса одевается шланг или пластиковая труба. Насос с помощью троса опускается в колодец или скважину, при этом кабель питания желательно провести в боковое отверстие колодца, а затем по траншее с трубопроводом вывести в дом.

5. После того как насос опущен в колодец выходной патрубок соединяют с трубами водопровода и место соединения обрабатывается герметиком.

6. Последний этап монтажа – это пробный пуск. В случае успешного пуска и пробной работы необходимо позаботиться о утеплении водопровода в траншее. Для этого трубы обкладывают минеральной ватой или другими похожими материалами. Далее засыпается слой песка, а затем слой грунта.

В случае кратковременного использования насоса, например для полива монтаж порядок монтажа повторяет описанный метод за исключением прокладки трубопроводов в траншее.

При выполнении монтажа необходимо помнить что:

• Производительность насоса системы водоснабжения должна быть не менее максимального расхода системы водоснабжения.
• Производительность самовсасывающего насоса значительно снижается с увеличением глубины всасывания.
