Насос серии БЦПЭ: модельный ряд и характеристики.

Скважинный насос БЦПЭ от компании Водолей это бытовой центробежный погружной многоступенчатый электронасос, предназначенный для подачи воды из скважин внутренним диаметром от 100 миллиметров и более.

Насосы серии БЦПЭ могут использоваться для подачи воды из колодцев, резервуаров или водоемов в целях полива участков и огородов.

В этой статье мы собрали для Вас всю необходимую информацию о устройте, особенности моделей каждого типа, подключении, а также возможных поломках и ремонте.

Устройство

Насос скважинный бцпэ конструктивно состоит из помещенного в единый корпус однофазного электродвигателя переменного тока и многоступенчатой насосной части, а так же выносной конденсаторной коробки, закрепленной на шнуре питания.

Двигатель глубинного насоса водолей состоит из статора, закрепленного в корпусе и ротора, закрепленного на валу. Вал вращается в шарикоподшипниках.

Гидравлическая часть кроме вала включает в свой состав корпус, рабочие колеса и направляющий аппарат.

В верхней части электронасоса находится крышка с внутренней трубной резьбой (1 дюйм). На крышке находятся отверстия для крепления агрегата тросом.

В конденсаторную коробку монтируется шнур питания и конденсаторы обеспечивающие работу электронасоса. Такая конденсаторная коробка предназначена для использования в помещении или под навесом.

В качестве тепловой защиты насоса от работы в не рекомендованных производителем условиях в обмотку электродвигателя установлено тепловое реле.

Глубинный насос Водолей серии БЦПЭ не рекомендуется использовать для перекачивания загрязненных, щелочных или кислотных сред. Перекачиваемая вода не должна содержать песок или другие примеси.

Модельный ряд и характеристики.

Насос погружной бцпэ характеризуется высоким значением КПД гидравлической части и надежным электродвигателем. Вместе эти два условия обеспечивают достаточно низкое энергопотребление при сохранении необходимых расходно-напорных характеристик.

Модельный ряд включает большой набор агрегатов специализированных под разные ситуации. От того какая характеристика насоса серии бцпэ нужна именно Вам зависит выбор конкретной модели.

Глубинный насос водолей бцпэ 0,32.

Агрегаты этой серии разработаны для малодебитных скважин диаметром от 110 мм.

Малодебитные скважины пробуренные на песок являются довольно часто встречающимся вариантом. В таком случае бурильщики рекомендуют ставить насос с производительностью около 1 м³/ч.

Погружной насос водолей бцпэ 0,32 способен обеспечивать производительность от 0,36 до 2 м³/ч.

Характеристика насоса бцпэ 0.32

Насос скважинный БЦПЭ 0,32-25 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 25 метров;
• Потребляемая мощность – 440 Вт.

Насос Водолей БЦПЭ 0,32 - 32 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 32 метров;
• Потребляемая мощность – 500 Вт.

Погружной насос водолей БЦПЭ 0,32 – 40 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 40 метров;
• Потребляемая мощность – 680 Вт.

Модель БЦПЭ 0,32 – 50 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 50 метров;
• Потребляемая мощность – 900 Вт.

Модель БЦПЭ 0,32 – 63 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 63 метров;
• Потребляемая мощность – 1000 Вт.

Скважинный насос водолей БЦПЭ 0,32 – 80 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 80 метров;
• Потребляемая мощность – 1290 Вт.

Насос БЦПЭ 0,32 – 100 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 100 метров;
• Потребляемая мощность – 1600 Вт.

Модель БЦПЭ 0,32 – 120 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 120 метров;
• Потребляемая мощность – 1950 Вт.

Насос скважинный БЦПЭ 0,32 – 140 У – технические характеристики:

• Номинальный расход – 1,2 м³/ч;
• Номинальный напор – 140 метров;
• Потребляемая мощность – 2500 Вт.

Насос бцпэ 0,5

Оборудование этой серии считается лучшим в сфере водоснабжения частных домов из скважин, колодцев и других водоемов. Насос бцпэ 0,5 может использоваться в автоматических системах водоснабжения вместе с гидроаккумулятором и реле давления или сам по себе в ручном режиме.

Насосы водолей БЦПЭ 0,5 – 16 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 16 метров;
• Потребляемая мощность – 400 Вт.

Насос погружной БЦПЭ 0,5 – 25 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 25 метров;
• Потребляемая мощность – 550 Вт.

Насос БЦПЭ 0,5 – 32 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 32 метров;
• Потребляемая мощность – 650 Вт.

Насос БЦПЭ 0,5 – 40 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 40 метров;
• Потребляемая мощность – 720 Вт.

Насос БЦПЭ 0,5 – 50 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 50 метров;
• Потребляемая мощность – 970 Вт.

Насос БЦПЭ 0,5 – 63 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 63 метров;
• Потребляемая мощность – 1270 Вт.

Модель БЦПЭ 0,5 – 80 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 80 метров;
• Потребляемая мощность – 1630 Вт.

Модель БЦПЭ 0,5 – 100 У – технические характеристики:

• Номинальный расход – 1,8 м³/ч;
• Номинальный напор – 100 метров;
• Потребляемая мощность – 2050 Вт.

Разновидностью этого модельного ряда выступают насосы БЦПЭУ 0,5 – это оборудования с такими же расходно-напорными характеристиками, но с уменьшенным диаметром. Применяются в случае, когда диаметр скважины от 100 до 110 мм.

Насосы БЦПЭ 1,2

Оборудование серии 1,2 – это линейка насосов с повышенной производительностью. Они рекомендуются когда необходимо обеспечить расход от 3 до 6 м³/ч.

Модель БЦПЭ 1,2 – 12 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 12 метров;
• Потребляемая мощность – 550 Вт.

Насос БЦПЭ 1,2 – 16 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 16 метров;
• Потребляемая мощность – 730 Вт.

Насос БЦПЭ 1,2 – 25 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 25 метров;
• Потребляемая мощность – 900 Вт.

Насос БЦПЭ 1,2 – 32 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 32 метров;
• Потребляемая мощность – 1170 Вт.

Насос БЦПЭ 1,2 – 40 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 40 метров;
• Потребляемая мощность – 1340 Вт.

Насос БЦПЭ 1,2 – 50 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 50 метров;
• Потребляемая мощность – 1600 Вт.

Модель БЦПЭ 1,2 – 63 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 63 метров;
• Потребляемая мощность – 2080 Вт.

Насос Водолей БЦПЭ 1,2 – 80 У – технические характеристики:

• Номинальный расход – 4,3 м³/ч;
• Номинальный напор – 80 метров;
• Потребляемая мощность – 2820 Вт.

Подготовка к пуску и работа насоса.

Пуск насоса в работу осуществляется в следующем порядке:

1 осмотреть насос и убедиться в отсутствии повреждений;

2 подключить электрокабель питания к кабелю насоса;

3 соединить насос с трубопроводом диаметром не менее 1 дюйма согласно схеме.

На схеме обозначены:

• 1 - электронасос;
• 2 - хомут трубопровода;
• 3 - трубопровод;
• 4 - шнур сетевого питания;
• 5 - трос;
• 6 - место крепления подвески;
• 7 - коробка конденсаторная.

4 привязать трос к монтажным отверстиям к крышке насоса;

5 опустить насос в воду и закрепить над скважиной или колодцем с помощью троса. Насос глубинный для скважины Водолей необходимо опускать при помощи троса. Удерживая трос и трубопровод, следите за свободным подвешиванием шнура питания. При опускании оборудования в скважину оберегайте шнур питания от возможных повреждений;

6 опустив насос в скважину закрепите трос и трубопровод на поверхности таким образом, чтобы вес трубопровода и находящейся в нем воды не передавался на трос и шнур питания, при этом шнур питания не должен испытывать натяжения.

6 выполнить подключение розетки к питающей сети и проверить работу насоса.

Категорически запрещается включать электронасос, не погруженный полностью в воду.

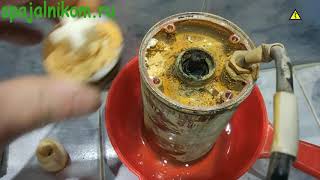

Ремонт глубинного насоса Водолей.

За период своей работы глубинный насос водолей бцпэ может выйти из строя, о том что делать в этом случае написано ниже.

Неисправность оборудования: Электронасос не запускается

Причина 1 – Нет напряжения в сети.

• Решение - Проверить наличие напряжения в сети. Проверить состояние контактов в вилке и розетке.

Причина 2 – Низкое напряжение в сети.

• Решение - Добиться стабильного напряжения, установить автотрансформатор или стабилизатор напряжения.

Причина 3 – Электронасос засорен песком.

• Решение - Поднять электронасос, промыть чистой водой.

Неисправность оборудования: Понизилась подача электронасоса

Причина 1 – Неисправность крепления или разрыв трубопровода

• Решение - Поднять электронасос, проверить целостность и крепление трубопровода. Неисправность устранить.

Причина 2 – Забились отверстия фильтра

• Решение - Поднять электронасос, очистить отверстия фильтра

Причина 3 – Большое падение напряжения в сети

• Решение - Обеспечить напряжение при подключенном электронасосе 220 ± 22

Неисправность оборудования: После кратковременной работы срабатывает защитное устройство

Причина 1 - Напряжение в сети выше или ниже допустимого предела

• Решение - Отключить электронасос до установления нормального напряжения.

Причина 2 – Электронасос засорен песком

• Решение - Поднять электронасос, промыть в баке с чистой водой, включив его в сеть, чтоб насос поработал сам на себя.
