Характеристика насоса: напорная, гидравлическая, рабочая точка.
Для правильной эксплуатации циркуляционных насосов и их подбора при создании различных перекачивающих установок необходимо знать как изменяются основные параметры насосов в различных условиях их работы.
Важно иметь сведения об изменении напора H, расхода мощности N и коэффициента полезного действия (КПД) насоса при изменении его подачи Q. В технике принято характеристики насоса представлять в виде графиков, которые характеризуют взаимное изменение основных параметров насоса в различных условиях работы.
Как получить технические характеристики насосов
Основной считается зависимость подачи насоса от его напора, так называемую Q-H характеристику. Расход мощности и КПД являются уже следствием работы насоса по созданию подачи Q и напора H, которые и являются целью приобретения насоса.
Характеристика каждого насоса определяется только путем его испытания. Аналитические способы построения характеристик очень сложны и не дают достаточно надежных результатов.
Технические характеристики насосов получают при проведении испытаний.
При испытании насоса жидкость совершает замкнутый цикл. Забираемая насосом из резервуара, жидкость подается в напорную сеть, состоящую из участка трубопровода с расходомером и дроссельной задвижкой, а потом снова возвращается в резервуар.
При этом вся энергия, получаемая жидкостью в насосе, поглощается преимущественно в дроссельной задвижке. Закрывая и открывая задвижку, можно изменять подачу насоса с нуля от нуля до некоторого максимального значения. Число оборотов насоса в течение одного опыта сохраняется постоянным.
При разных открытиях дроссельной задвижки производят замеры: подачи, напора, рабочее давление нагнетания насоса, давления всасывания, температуры жидкости и мощности, потребляемой насосом.
Гидравлическая характеристика насоса
Гидравлической характеристикой насоса – в зависимости от источника она может быть названа напорной характеристикой насоса – называют зависимость подачи от напора. Перед тем как перейти к описанию и её построению необходимо определиться с основными понятиями.
Основные параметры насоса
Подача q насоса (производительность насоса) – это количество жидкости, которое перекачивает насос в единицу времени. Обозначается буквой Q. Измеряется в кубических метрах в час(м3/ч), или литрах в час(л/ч).
Напор насоса – это удельная механическая работа, передаваемая насосом перекачиваемой жидкости. Другими словами напор это высота столба воды на которую насос способен поднять жидкость. Напор насоса обозначается буквой H. Измеряется в метрах водного столба (м).
Мощность – это полное приращение энергии, получаемое всем потоком в насосе в единицу времени. Обозначается буквой N. Измеряется в киловаттах(кВт)
КПД (коэффициент полезного действия) насоса – это отношение полезной мощность к потребляемой насосом. КПД является безразмерной величиной.
Замер подачи большей частью осуществляется мерной дроссельной шайбой или соплом по величине перепада давления до и после прибора; перепад давления измеряется дифференциальным манометром.
По данным замеров подачи, напора и мощности, определяют КПД насоса. В результате получают таблицу значений напора, мощности и КПД для последовательного ряда значений подачи насоса от нуля до некоторого максимального значения.
Опытные значения напора, расхода, мощности и КПД могут быть представлены в виде системы точек. Соединяя точки плавными кривыми, получаем непрерывную зависимость рассматриваемых параметров от подачи насоса при постоянном числе оборотов. Эти кривые являются основными характеристиками насоса при постоянном числе оборотов. Напор насоса обычно имеет большие значения при меньшей подаче и уменьшается с её возрастанием.
Отдельные типы насосов имеют отличные характеристики, например техническая характеристика центробежного насоса представляет собой плавную кривую, а у оборудования объемного типа график выглядит ступенчато.
Холостой ход насоса
Холостой ход насоса - это работа насоса при нулевой подаче
Мощность насоса при нулевой подаче имеет некоторое значение N, которое называется мощностью холостого хода. Величина мощности холостого хода зависит от типа насоса, его коэффициента быстроходности. При холостом ходе его полезная мощность равна нулю, и следовательно, КПД также равен нулю.
С возрастанием подачи КПД растет, достигая оптимального значения при режиме, близком к расчетному, а затем начинает падать. Такие характеристики дают достаточно полное представление о свойствах насоса в эксплуатации, если насос снабжен двигателем с постоянным числом оборотов.
Иногда возникает потребность в более сжатом выражении характеристики насоса. Тогда строят одну характеристику Q-H, помечая на ней точки с определенными значениями КПД. Зная для каждой точки характеристики подачу, напор и КПД, легко вычислить мощность.
При изменении частоты вращения, например 60% от номинала или 80% от номинала, характеристика Q-H насоса смещается ниже или выше номинальной.
При испытании и построении характеристики насоса, измеряют не только подачу и напор, но и расход мощности и КПД, которые также наносятся на график.
По составленному графику устанавливается оптимальный режим работы насоса, соответствующий максимальному значению коэффициента полезного действия (КПД) насоса. Затем определяются значения подачи, напора и мощности, соответствующие наиболее выгодным условиям работы насоса. Такой режим работы называется “Рабочей точкой” насоса.
Рабочая характеристика насоса
Рабочая характеристика – это кривая, на которой отражена зависимость между подачей и напором насоса. На рабочей характеристике указывается рабочая точка.
Рабочая точка насоса – это точка на пересечении гидравлической характеристики сети и напорно-расходной (напорной характеристики) характеристики насоса.
Выбирают рабочую точку циркуляционного насоса уже на нисходящей ветки кривой Q-H. Это область устойчивой работы насоса. Восходящая часть кривой Q-H является областью неустойчивой работы, частых срывов подачи.
Мощность насоса при нулевой подаче имеет некоторое значение, которое называется мощность холостого хода. При работе на холостом ходу полезная подача (производительность) насоса равна нулю, а следовательно его КПД так же равен нулю – жидкость не перемещается. С возрастанием подачи КПД растет до своего оптимального значения, а затем начинает падать.
Техническая характеристика центробежного насоса дает достаточно полное представление о свойствах насоса в эксплуатации, его сильных и слабых сторонах, и его работе в трубопроводной сети.
Регулирование работы насоса
Изменение технической характеристики насоса или характеристики системы для обеспечения требуемой подачи называется регулированием насосной установки и осуществляется несколькими способами.
Регулирование воздействием на систему является наиболее распространенным и простым способом. В этом случае регулирование осуществляется задвижкой или вентилем, устанавливаемым обычно в непосредственной близости от насоса на напорном трубопроводе. Такой способ регулирования называется дросселированием.
Дросселирование на всасывающем трубопроводе не рекомендуется из-за опасности возникновения кавитации. Каждому положению задвижки соответствует своя характеристика системы и рабочая точка перемещается от исходного значения подачи к требуемому.
Другим способом регулирования работы насоса является регулирование изменением частоты вращения насоса. Этот способ позволяет свести к минимуму потери, не требует изменения характеристики систему, но предполагает использование привода с регулируемой частотой вращения, либо специальных устройств.
Остальные способы изменения технической характеристики насоса требуют вмешательства в его конструкцию, например возможно:
уменьшить напор применив входной направляющий аппарат- регулировать подачу насоса путем изменения угла установки лопастей рабочего колеса
- для многоступенчатого насоса можно воспользоваться изменением числа работающих ступеней.

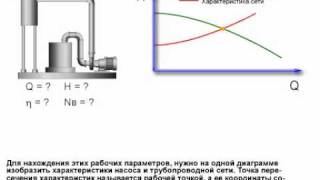

Видео по теме. Частные характеристики насоса
На практике техническая характеристика насоса может изменяться и комбинированным способом регулирования, например изменением частоты вращения и дросселированием.
Перед выпуском оборудования в эксплуатацию снимают частные характеристики насоса. Одной из таких кривых является кавитационная зависимость. Такой график показывает как изменяется напор насоса с изменением давления на всасе. Частные кавитационные характеристики насоса необходимы для определения минимального подпора на всасе и исключения появления кавитации.
