Блок автоматики Джилекс: схема, устройство, подключение.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс запускает электронасос в течении, после подсоединения к питающей сети при соблюдении заложенных в неё условий работы.

Каждые запуски электронасоса происходят при достижении определённого порогового давления (например при падений давления в системе под действием открытого крана).

Автоматика Джилекс в автоматическом режиме поддерживает стабильное давление и защищает систему от нештатных режимов.

На сегодняшний день модельный ряд моделей включает классический блок автоматики, блок КАБ и модель Premium. Далее краткое описание каждой из моделей.

Блок автоматики (классический, с манометром):

• После подключения к сети производит первичную инициализацию (20–25 секунд). Запускает насос при падении давления до стартового значения (заводская настройка стартового давления — около 1,5 бар; регулируется винтом «+/–» на верхней панели).
• Останавливает насос не по достижении заданного давления, а при снижении расхода ниже минимального порога. Это снижает «дёрганье» насоса на малых утечках: устройство держит насос включённым ещё 7–15 секунд, затем отключает.
• Реализует защиту от «сухого хода»: при отсутствии воды на входе насос отключается, загорается индикатор «Защита». Повторный запуск допускается после устранения причины и нажатия «Сброс».
• Требует обязательного обратного клапана на всасывании, если насос выше уровня воды. Допускается работа с поверхностными и погружными насосами, при токах свыше 16 А — через магнитный пускатель.

Блок автоматики PREMIUM:

• Выполняет те же базовые функции автозапуска/остановки по расходу и защиты от «сухого хода», но имеет расширенную настройку стартового давления поворотной ручкой в диапазоне 1,0–2,8 бар.
• Встроенный обратный клапан предотвращает обратный ток воды.
• Отключает насос при падении расхода ниже 2,6 л/мин.
• Теплозащита по перегреву воды: при температуре на входе > 70°C активируется «Перегрев», насос блокируется до остывания воды ниже 40°C, после чего возможен возврат к штатному режиму (или через «Сброс»).
• Не ограничивает максимальное давление насоса — при необходимости верхнюю границу давления задают внешним реле давления, устанавливаемым последовательно после блока.

Комплект автоматики на баке «КАБ» (реле давления + манометр на штуцере гидроаккумулятора):

• Классическая схема с гидроаккумулятором: реле давления коммутирует питание насоса по двум порогам.
• При закрытых кранах давление растёт до верхнего порога — реле отключает насос. При разборе воды давление падает до нижнего порога — реле включает насос.
• Заводские настройки типовые: включение ~1,4 бар, отключение ~2,8 бар (перепад 1,2–1,6 бар оптимален). Оба порога регулируются гайками пружин внутри реле.
• Манометр на штуцере обеспечивает визуальный контроль давления, дополнительный вывод G1/4 позволяет подключить дополнительные элементы.
• Схема идеально подходит для сглаживания циклов пуска за счёт запаса воды в гидроаккумуляторе и более мягкой работы системы.

В этом разделе - коротко описаны различия между основными моделями автоматики Джилекс. Указано что важно при выборе, чем отличаются режимы работы, защита, совместимость, назначение и другие важные параметры.

Нужен компакт без бака, защита от сухого хода и удобный старт по давлению — берите Блок автоматики.

Нужна дополнительная безопасность (перегрев), встроенный обратный клапан и более удобная регулировка — PREMIUM.

Нужна «классика» с плавностью работы и минимумом пусков за счёт гидробака, чёткие пороги по давлению и простота — КАБ (реле + бак).

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

1 Смонтируйте блок автоматики на напорной линии после насоса.

2 Установите обратный клапан и фильтр перед блоком.

3 Подключите гидроаккумулятор (если требуется по схеме модели).

4 Подведите питание согласно схеме, проверьте заземление.

5 Настройте пороги давления, протестируйте в точках водоразбора.

Выберите расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения. Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Обязателен провод заземления и УЗО с током утечки не более 30 мА (для электронных блоков). Для «КАБ» — соблюдайте IP44 и требования к влажности/температуре.

Проверьте напряжение сети 220 В, сечение кабелей под мощность насоса, качество клеммных соединений и их защиту от влаги.

Убедитесь, что в системе есть обратный клапан.

Поверхностные насосы выше уровня воды — обратный клапан на всасывании обязателен.

В PREMIUM встроен обратный клапан, но в контуре всасывания он всё равно может требоваться по схеме.

Защитите блоки от прямых осадков, солнца, мороза, температурные диапазоны.

PREMIUM: контролирует температуру воды и блокируется >70 °C до остывания <40 °C.

КАБ: рабочая среда +1…+35 °C, макс. давление ~5,5 бар.

Исключите «воздушные пробки»: всасывающая магистраль должна быть герметична и полностью заполнена водой.

Все соединения герметизируйте (лен/фум/уплотнительные кольца из комплекта).

Минимизируйте количество соединений до блока и после него; не ставьте запорную арматуру между насосом и блоком автоматики (для электронных блоков).

Соблюдайте направление стрелки потока на корпусе блока.

Рекомендуется вертикальная установка электронных блоков на напорном трубопроводе между насосом и первой точкой водоразбора.

Если насос создает >10 бар — установите редуктор давления перед электронным блоком.

Учитывайте высоту водяного столба: столб от блока до верхней точки водоразбора не должен превышать стартовое давление в барах ×10 (пример: старт 1,5 бар → высота <15 м).

Блок автоматики (классический):

В линию после насоса; манометр можно переставить на нужную сторону (если предусмотрено конструкцией). Остановка по падению расхода — утечки/капельные подтёки приведут к периодическим кратким включениям, но заложена задержка 7–15 с.

Блок автоматики PREMIUM:

Аналогично классическому, но проще обвязка за счет встроенного обратного клапана. Прекращает работу при расходе <2,6 л/мин; имеет защиту по температуре входящей воды. Не ограничивает максимальное давление — если нужно «потолок» по давлению, ставьте реле давления последовательно после блока.

Комплект на баке «КАБ»:

Монтируется на верхний (воздуховыпускной) штуцер гидроаккумулятора через подходящую футорку (G1/4 наруж. без футорки или G1/2 наруж. с футоркой).

К боковым выводам штуцера подключаются реле давления и манометр; дополнительный порт G1/4 — для заглушки или подключения аксессуаров.

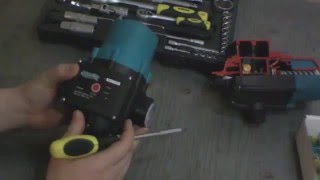

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Электронные блоки (классический и PREMIUM):

Подключение по схеме на крышке монтажной колодки.

Типовая маркировка: клеммы сети 220 В → L/N/земля; клеммы насоса → U/V/земля (обозначения могут отличаться, смотрите рисунки в инструкции).

При токе насоса >16 А — используйте электромагнитный пускатель.

После подключения аккуратно верните крышку; не демонтируйте регулировочную головку без необходимости. КАБ (реле давления на баке):

К клеммам сети (L1, L2) подключается питание 220 В, к клеммам «М» — насос, отдельный болт/клемма — заземление.

Убедитесь в правильности коммутации, особенно порядка ввода/вывода, чтобы избежать подгорания контактов.

Заполнение:

Полностью заполните водой всасывающую линию и корпус насоса (для поверхностных).

Убедитесь в наличии воды на входе для погружных систем.

Первый запуск:

Электронные блоки: после подачи питания индикатор «Сеть» загорается, возможен короткий прогон насоса и останов; откройте кран на верхней точке для стравливания воздуха.

КАБ: при закрытых кранах насос накачает до верхнего порога (например ~2,8 бар) и отключится; при открытии крана давление падает до нижнего порога (~1,4 бар) — насос включится.

Проверка работы:

Для электронных блоков: при открытом кране должны гореть «Сеть» и «Насос», расход стабильный. Если воды нет — используйте «Сброс», но не запускайте повторно при «сухом ходе», пока не устраните причину.

Для КАБ: убедитесь, что манометр показывает реалистичные значения, цикл включения/выключения соответствует настройкам.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или - .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:

• расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
• если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

В этом разделе опишем запуск и регулировку для каждого блока автоматики

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Блок автоматики (классический)

Регулируйте стартовое давление винтом «+/–» сверху. Заводское ~1,5 бар.

Важно: старт должен быть как минимум на 0,8 бар ниже рабочего давления насоса, иначе блок уйдет в защиту через ~8 сек.

Блок автоматики PREMIUM

Плавная регулировка рукояткой 1,0–2,8 бар (старт).

Остановка по расходу неизменна; при необходимости верхнего ограничения по давлению — ставьте реле давления после блока.

КАБ

Гайка (2) — смещает оба порога одновременно (верхний/нижний).

Гайка (1) — задаёт перепад (сдвигает нижний порог).

Ориентируйтесь по манометру. Рекомендованный перепад 1,2–1,6 бар.

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Насос уверенно запускается при открытии крана и стабильно отключается по логике выбранного устройства (по расходу для электронных блоков, по верхнему порогу — для КАБ).

Нет утечек, манометр показывает стабильные значения, отсутствуют частые «дёрганья» насоса.

Индикаторы («Сеть/Насос/Защита/Перегрев») ведут себя штатно, «Сброс» не требуется для обычной работы.

Электрические соединения не греются, кабели и клеммы затянуты, заземление присутствует.

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.
